炉は、その核となる部分で3つの主要な要素で構成されています。熱を閉じ込める筐体、熱を発生させるシステム、そしてプロセスを管理する制御システムです。しかし、鋼の溶解、真空の生成、材料の分析など、炉の意図された目的に応じて、特定のコンポーネントは劇的に異なります。
本質的な要点は、炉は単一の存在ではなく、ツールのカテゴリであるということです。その特定の「要素」は、大規模な電極を使用する工業用アーク炉であろうと、複雑なポンプシステムを使用する実験室用真空炉であろうと、その機能によって直接決定されます。
ほとんどの炉に共通するコンポーネント
特殊な炉には独自の部品がありますが、ほとんどすべての炉は共通の構造的および操作的基盤に基づいて構築されています。
筐体（炉本体）
最も基本的なコンポーネントは、炉本体またはケーシングです。これは、強烈な熱を封じ込める物理的な構造です。
極端な温度に耐えるため、この外側のケーシングは通常、耐火材料で裏打ちされており、これは金属構造を保護する耐熱性物質です。
制御システム
制御システムは炉の頭脳です。温度を調整し、サイクルを管理し、ガスや真空ポンプなどの特殊なシステムを制御します。これにより、一貫した安全な操作が保証されます。
絶縁体
絶縁体は、通常セラミックまたは石英製で、発熱体を所定の位置に保持するために使用されます。その主な役割は、優れた電気絶縁を提供し、高出力の加熱システムが炉本体に短絡するのを防ぐことです。
機能によって定義される特殊なコンポーネント
炉間の真の差別化は、特定のタスクに必要な特殊なコンポーネントから生まれます。これらのシステムが、炉が実際に何ができるかを定義します。
加熱システム
これは炉の心臓部です。多くの高温炉や雰囲気炉では、電気発熱体が加熱室の周囲に均等に配置され、均一な温度を確保します。
電気アーク炉（EAF）では、熱は巨大なグラファイトまたはカーボン電極によって生成されます。これらの電極と金属チャージの間で高電圧電流がアークを発生させ、膨大な熱を生成して金属を溶解させます。
雰囲気制御システム
真空炉は、チャンバーから空気を除去するための複雑なシステムを必要とします。これは、メカニカルポンプ、ルーツポンプ、拡散ポンプなど、複数のポンプが連携して高真空レベルを達成するように構成されています。
対照的に、雰囲気炉には、特定のガスを導入し、排ガスを処理するためのシステムが備わっています。
材料の取り扱いと加工
電気アーク炉には、溶融金属を収集するための炉床、チャージを装入するための取り外し可能な屋根、および最終製品を注ぐための樋付きの排出口が含まれます。
分析に使用される灰化炉には、燃焼プロセス前、燃焼中、燃焼後に材料を測定するための計量スケールが含まれていることがよくあります。
一般的な落とし穴と重要な考慮事項
これらのコンポーネントの機能を理解することは、安全で効果的な操作のために不可欠です。
汚染と短絡
発熱体を保持する絶縁体は、故障の一般的な原因です。時間の経過とともに、炭素粉塵や金属凝縮物がそれらに蓄積する可能性があります。
清掃されていない場合、この蓄積は導電性になり、絶縁体を迂回して危険な短絡を引き起こし、機器を損傷する可能性があります。
材料の完全性
材料の選択は恣意的なものではありません。EAFの電極は、極端な温度に耐え、必要な大規模な電流を伝導できるため、グラファイトまたはカーボンで作られています。
同様に、耐火ライニングは検査および維持される必要があります。その故障は、炉の金属ケーシングを破壊的な温度にさらすことになります。
これがあなたの目標にどのように適用されるか
炉の要素について質問する理由は、どのコンポーネントを理解することが最も重要であるかを決定します。
- 一般的な知識が主な焦点である場合：筐体、加熱システム、制御システムの3つの普遍的な部分に集中してください。
- 炉を操作または保守している場合：絶縁体、耐火ライニング、およびポンプや電極などの特殊なシステムに細心の注意を払ってください。これらは安全性と性能にとって非常に重要です。
- 製鋼などの特定の工業プロセスを研究している場合：グラファイト電極、炉床、装入機構など、電気アーク炉の特殊なコンポーネントに焦点を当ててください。
炉のコンポーネントがその特定のタスクのためにどのように選択されるかを理解することが、その操作と目的を習得するための鍵となります。
要約表：
| コンポーネントの種類 | 主要部品 | 主な機能 |
|---|---|---|
| 普遍的なコンポーネント | 炉本体、耐火ライニング、制御システム、絶縁体 | 熱を閉じ込める、温度を調整する、電気的安全性を確保する |
| 特殊なシステム | 電気発熱体、グラファイト電極（EAF）、真空ポンプ、雰囲気ガスシステム | 熱を発生させる、特定の環境（真空/雰囲気）を作り出す、材料を扱う |
| 重要な考慮事項 | 絶縁体の清浄度、耐火材の完全性、電極材料 | 短絡を防ぐ、安全性を確保する、性能を維持する |
特定のプロセスに合わせた炉が必要ですか？材料分析のための精密な温度制御、溶解のための堅牢なシステム、または特殊な真空または雰囲気環境が必要な場合でも、KINTEKのラボ機器に関する専門知識は、最適な性能と安全性のための適切なコンポーネントを確実に提供します。今すぐ当社の専門家にお問い合わせください。お客様のアプリケーションについて話し合い、ラボのニーズに最適な炉ソリューションを見つけます。

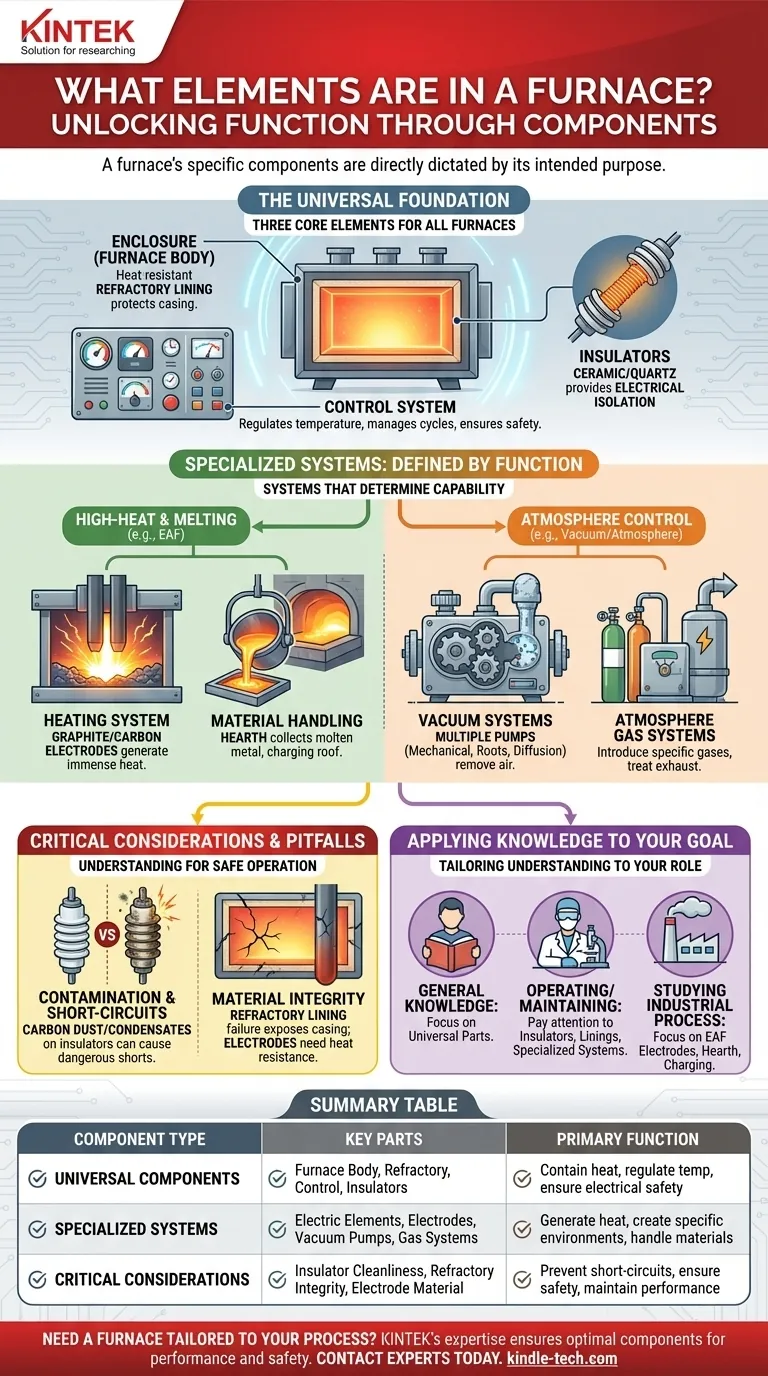

ビジュアルガイド
