マッフル炉の実用性と信頼性は、その主要な構造上の特徴の直接的な結果です。これには、炭素鋼などの素材で作られた堅牢な外部ボディ、耐火レンガまたはセラミックファイバーを使用した高度に断熱されたチャンバー、長寿命のために設計された効率的な加熱システム、そして温度を管理し安全性を確保するための精密な制御システムが含まれます。中心的な設計原則は、加熱される材料を加熱要素自体から隔離することです。
マッフル炉の真の信頼性は、単一のコンポーネントから生まれるのではなく、部品間の相乗効果から生まれます。その主な機能は、特殊なチャンバー内にサンプルを隔離することにより、完全にクリーンで安定した均一な高温環境を作成することです。
コア原則：サンプルの隔離
マッフル炉の決定的な特徴は、「マッフル」自体です。これは、ワークロードを熱源から分離する独立した内部チャンバーです。この基本的な設計選択は、その最も重要な利点の源です。
汚染の防止
材料は、気密または半密閉されたチャンバー内に配置されます。これにより、加熱要素との直接接触が防止されます。最新の電気マッフル炉では、これによりサンプルが純粋に保たれ、その特性を変更する可能性のある汚染物質からフリーになります。
歴史的に、この設計は、石炭やガスなどの燃料によって生成される燃焼副産物から材料を保護するために不可欠でした。現在、ほとんどの実験室用炉は電気式ですが、この隔離の原則はプロセスの一貫性にとって依然として最も重要です。
温度均一性の確保
マッフルチャンバーは、シリカとアルミニウムの混合物など、熱伝導率の高い耐熱素材で作られています。均一に分布した加熱要素と組み合わせることで、この設計は放射熱伝達と対流熱伝達の両方を活用して、チャンバー全体にわたって非常に均一な温度を提供します。
信頼性の高い炉の分解：主要コンポーネント
適切に構築されたマッフル炉は、いくつかの主要なシステムを統合しており、それぞれが全体的なパフォーマンスと寿命に貢献しています。
外部エンクロージャー：耐久性のために構築
外側のボディ、またはシェルは、通常、炭素鋼シートまたは堅牢な軟鋼（MS）シェルから作られています。これにより、長期間のサービスライフにわたる連続的で高温の運用に対応するために必要な構造的完全性が提供されます。
断熱層：効率の最大化
効果的な断熱は、パフォーマンスと安全性の両方にとって重要です。炉は、チャンバーをライニングするために高品質の耐火レンガまたはセラミックファイバーを使用しています。この特殊な被覆は強力な断熱を提供し、エネルギー消費を削減し、温度安定性を確保し、外部表面をより低温に保ちます。
セラミックファイバーロープは、ドアのシーリングによく使用され、熱損失の主要な原因を防ぎます。
加熱システム：炉のエンジン
電気加熱要素は、炉の心臓部です。信頼性のために、それらはしばしば低い表面負荷で動作するように設計されています。これにより、要素へのストレスが軽減され、長くてトラブルのない運用寿命に大きく貢献します。
この設計アプローチは、全体的なエネルギー消費が低い高性能システムにもつながり、炉の運用コストがより効果的になります。
制御システム：精度と安全性
制御パネルは、炉の頭脳です。信頼性の高い温度コントローラーとセンサーは、正確で再現可能な熱処理に不可欠です。
主な制御には、目的の熱を設定および維持するための温度制御、プロセス期間を管理するためのタイマー、およびユーザーと機器の両方を保護するために電気供給を制限する安全スイッチが含まれます。
トレードオフの理解
マッフル炉の選択には、特定のニーズに基づいたさまざまな構造上の優先順位のバランスを取ることが含まれます。
耐火レンガ対セラミックファイバー
耐火レンガは非常に耐久性があり、かなりの物理的摩耗に耐えることができます。ただし、熱容量が高いため、加熱および冷却に時間がかかります。
一方、セラミックファイバー断熱材は軽量で熱容量が低いです。これにより、加熱および冷却サイクルが高速になり、多くの場合、優れた熱効率が得られますが、機械的損傷に対してより脆弱になる可能性があります。
シンプル対高度な制御
基本的な炉には、単一の温度を保持するシンプルなアナログまたはデジタルコントローラーが搭載されている場合があります。より高度なモデルには、複雑な多段階の加熱および冷却プロファイルを実行できるプログラマブルコントローラーが搭載されています。適切な選択は、熱処理要件の複雑さに完全に依存します。
用途に合わせた適切な選択
炉を選択するには、その構造上の特徴を主な目標に合わせます。
- 主な焦点が産業用耐久性の場合：ヘビーゲージの軟鋼シェルと高密度の耐火レンガライニングを備えた炉を優先してください。
- 主な焦点が高精度な実験室作業の場合：プログラマブル温度コントローラーを備えたシステムと、均一な温度分布を強調する設計を探してください。
- 主な焦点がエネルギー効率と高速サイクルである場合：セラミックファイバー断熱材で構築された炉は、最高のパフォーマンスを提供します。
最終的に、炉の信頼性は、材料の品質と設計のインテリジェンスを直接反映したものです。
概要表：
| 構造上の特徴 | 信頼性・実用性への貢献 |
|---|---|
| 堅牢な外部ボディ（炭素鋼/軟鋼） | 構造的完全性と長寿命を提供します。 |
| 高効率断熱材（耐火レンガ/セラミックファイバー） | 温度安定性、エネルギー効率、安全性を確保します。 |
| 加熱システム（低表面負荷要素） | 長寿命、均一な加熱、およびエネルギー消費の削減を提供します。 |
| 精密制御システム（コントローラー、タイマー、安全スイッチ） | 正確で再現性の高い結果とユーザー/機器の保護を保証します。 |
信頼性の高いマッフル炉で実験室の能力を強化する準備はできていますか？ KINTEKは、耐久性と精度のために設計された高性能実験室機器を専門としています。産業グレードの堅牢性、高精度の温度制御、またはエネルギー効率の高い高速サイクルのいずれを優先する場合でも、お客様の実験室のニーズに最適なソリューションを提供します。今すぐお問い合わせください、お客様固有の用途についてご相談ください。ワークフローに最適な炉を見つけましょう！

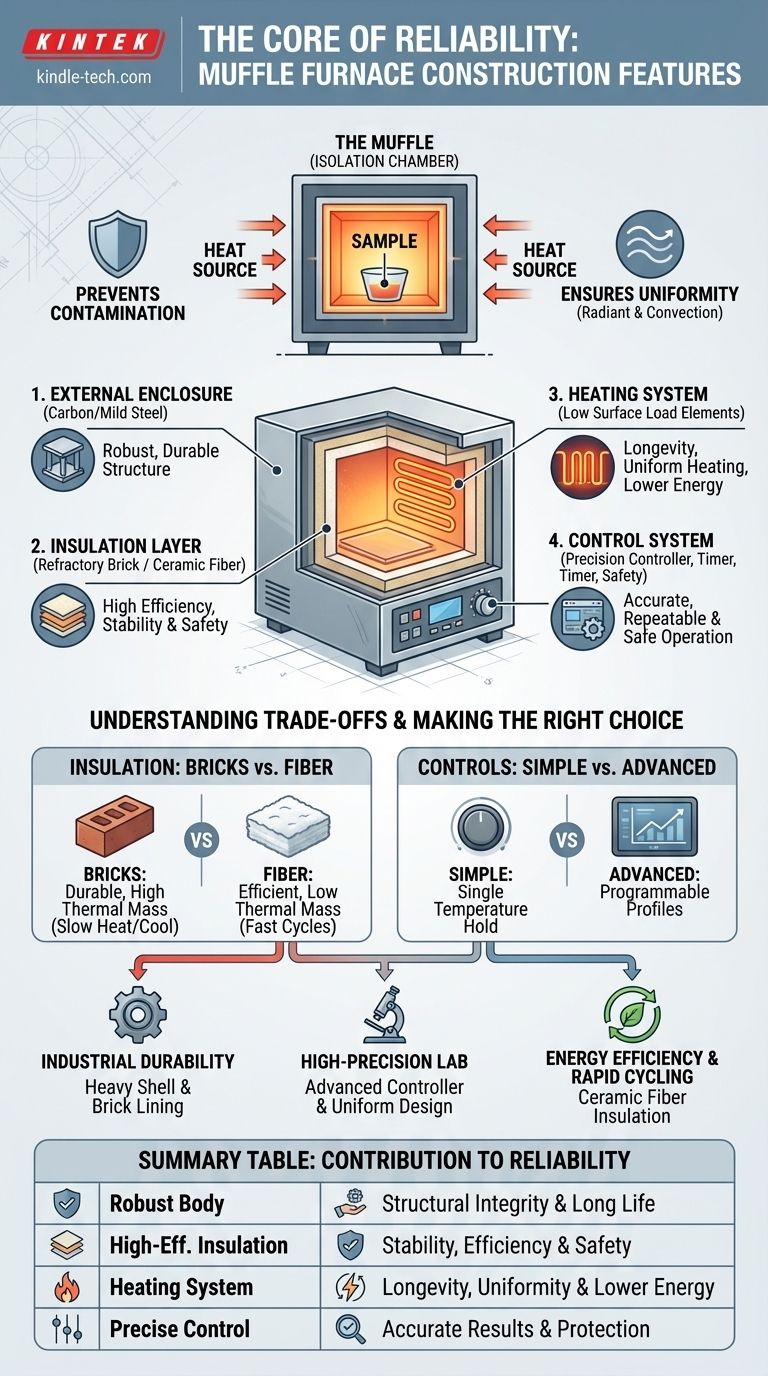

ビジュアルガイド
