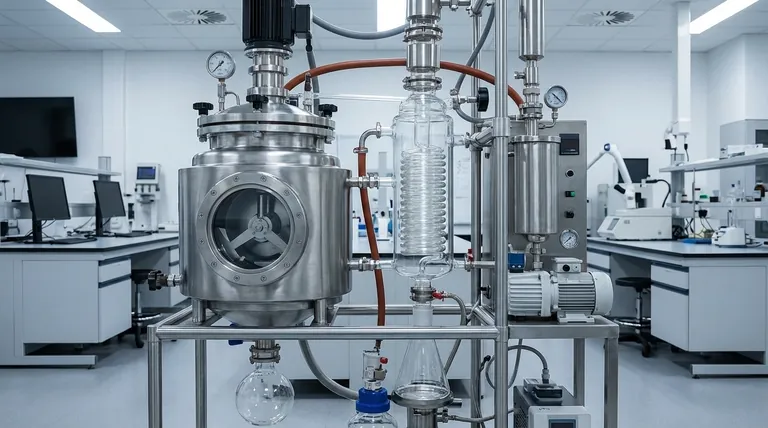

ワイプドフィルムエバポレーターの核心は、熱に弱い化合物を高真空下で蒸留するために設計された、精密に設計されたコンポーネントのシステムです。その主要な構成要素には、加熱されたエバポレーターボディ、回転する内部ワイピングシステム、内部コンデンサー、真空システム、および材料の流れのための専用の入口と排出口が含まれます。これらの部品は協調して機能し、材料の薄く攪拌された膜を形成することで、大気圧での沸点よりもはるかに低い温度での急速な蒸発を可能にします。
ワイプドフィルムシステムの巧妙さは、単一のコンポーネントにあるのではなく、分子が熱にさらされる時間と温度を最小限に抑えるためにそれらがどのように組み合わされるかにあります。機械的に攪拌された薄膜を近接したコンデンサーに対向させて作成することにより、従来の蒸留では破壊されてしまうような材料の精製が可能になります。
コンポーネントが一体となって機能する方法
ワイプドフィルムエバポレーター（内部コンデンサーを備えている場合はショートパス蒸留器と呼ばれることもあります）は、連続プロセスとして機能します。材料の移動を理解すると、各部品の機能が明確になります。
材料の流れの経路
まず、粗原料が専用のフィードインレット（供給口）からエバポレーターにポンプで送られ、ディストリビュータープレートに着地します。
材料は重力によって、外部ジャケットによって加熱されているエバポレーターボディの内壁を下降します。
ワイピングシステム（ローラーまたはブレード）がこの材料を熱い表面に対して極めて薄く、乱流の膜に広げ、最も揮発性の高い化合物（「留出物」）を蒸気にフラッシュさせます。
この蒸気は極めて短い距離、つまり「ショートパス」を冷却された内部コンデンサーまで移動します。接触すると、蒸気は再び凝縮して高純度の液体になります。
精製された留出液はコンデンサーを伝って流れ落ち、ディストリベートアウトレット（留出物排出口）で回収されます。蒸発しなかった揮発性の低い材料（「残渣」）は、加熱された壁を伝って下降し、レジデューアウトレット（残渣排出口）で回収されます。
コンポーネントの詳細な内訳
各コンポーネントは分離プロセスの制御に不可欠です。1つの部品の故障や設定ミスは、システム全体の効率を損ないます。
エバポレーターボディと加熱ジャケット
エバポレーターボディは主要な円筒形の容器であり、通常はステンレス鋼またはホウケイ酸ガラスで作られています。
それは加熱ジャケットで囲まれており、その中を熱媒体（油や水など）が循環します。このジャケットは蒸発に必要なエネルギーを提供し、その温度は主要な制御パラメーターとなります。
ワイピングシステム
これは機械の心臓部です。モーターが中央のローターアセンブリを駆動し、ワイパー（多くの場合、ばね仕掛けのPTFEブレードまたは回転シリンダー）が取り付けられています。
ワイパーには2つの機能があります。最適な熱伝達のために一貫して薄い膜を維持することと、新鮮な材料が常に加熱表面にさらされるように乱流を作り出すことです。
内部コンデンサー
ショートパス構成では、大きなコンデンサーコイルがエバポレーターボディの中央に配置されます。その中を冷却された流体が循環します。
その中心的な位置により、蒸気が移動しなければならない距離が劇的に短縮され、圧力降下が最小限に抑えられ、デリケートな分子が熱い壁から冷たい表面への移動中に劣化するのを防ぎます。
真空システム
真空システムはエバポレーター自体の一部ではありませんが、その動作には不可欠です。それは大きなポートを介して本体に接続されます。
強力な真空（通常は0.001～1 mbar）は、ターゲット化合物の沸点を劇的に下げます。このシステムには通常、高価な真空ポンプを損傷する前に蒸気を凍結させるためのコールドトラップが含まれています。
供給および排出システム
フィードインレット（供給口）は、安定した制御可能な供給速度を確保するために、高精度のポンプ（ギアポンプなど）に接続されていることがよくあります。
ディストリベートアウトレット（留出物排出口）とレジデューアウトレット（残渣排出口）はユニットの下部に配置されており、分離された画分が真空環境から連続的に除去されることを可能にし、多くの場合ポンプや回収フラスコを介して行われます。
トレードオフと落とし穴の理解
ワイプドフィルムシステムの操作は綱渡りです。スループットのような1つのパラメーターを最適化すると、純度のような別のパラメーターを犠牲にすることがよくあります。
純度対スループットのジレンマ
供給速度を上げるとスループットは向上しますが、エバポレーター壁の膜が厚くなり、蒸発効率が低下し、留出物の最終的な純度が低下する可能性があります。
逆に、非常に遅い供給速度は純度を最大化できますが、薄膜であっても材料が熱い表面に長く留まりすぎると熱分解を引き起こす可能性があります。
温度対滞留時間
エバポレーター温度を上げると蒸発速度は上がりますが、ターゲット化合物の熱分解のリスクも高まります。目標は、所望の真空度と供給速度で効果的な分離を達成するための可能な限り低い温度を見つけることです。
避けるべき一般的な落とし穴
真空ポンプの適切なサイジングに失敗することはよくある間違いです。サイズが小さすぎるポンプでは、沸点を十分に下げるために必要な深い真空を維持できません。
もう一つの落とし穴は、コールドトラップの不適切な管理です。トラップが十分に冷えていないか、満杯になると、揮発性化合物が真空ポンプを通過し、汚染や最終的な故障を引き起こします。
目標に合った適切な選択をする
操作パラメーターは、蒸留実行の主な目的に基づいて決定されるべきです。
- 主な焦点が純度の最大化である場合：可能な限り深い真空で操作し、より遅い供給速度を使用し、最も低い有効なエバポレーター温度を見つけます。
- 主な焦点がスループットの最大化である場合：供給速度とワイパー速度を上げ、最終的な純度のわずかなトレードオフを受け入れます。
- 主な焦点が非常にデリケートな材料の処理である場合：プロセスが大幅に遅くなったとしても、深い安定した真空と非常に低いエバポレーター温度を優先します。
時間、温度、圧力のデリケートなバランスに各コンポーネントがどのように貢献しているかを理解することで、最も貴重な化合物の分離を効果的に制御できます。
要約表：
| コンポーネント | 主な機能 | 主な利点 |
|---|---|---|
| エバポレーターボディと加熱ジャケット | 蒸発のための熱エネルギーを提供する | デリケートな材料のための正確な温度制御 |
| ワイピングシステム（ローター/ブレード） | 材料を薄く攪拌された膜に広げる | 熱伝達を最大化し、熱暴露を最小限に抑える |
| 内部コンデンサー | ショートパスで蒸気を液体に再凝縮させる | 蒸気移動距離を短縮することで化合物の完全性を維持する |
| 真空システム | 化合物の沸点を劇的に下げる | デリケートな材料にとって安全な温度での蒸留を可能にする |
| 供給および排出システム | 材料の連続的な投入と排出を制御する | 安定した制御された分離プロセスを可能にする |
