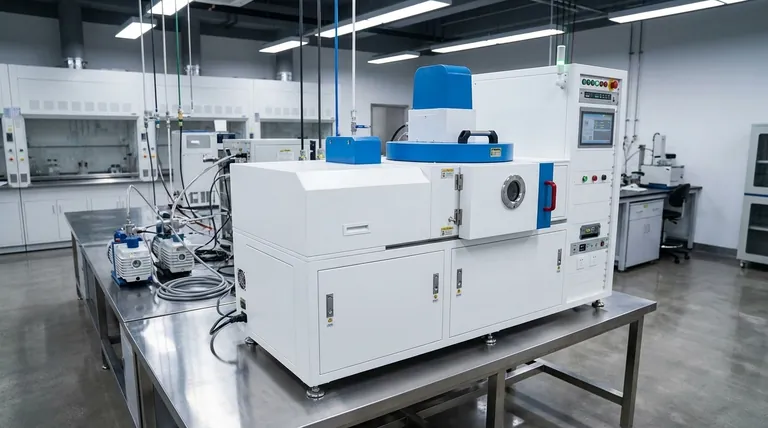

その核心において、物理気相成長（PVD）は、2つの基本的な分類に分けられるプロセス群です。これらの分類は、固体源材料から蒸気を生成するために使用される主要なメカニズムに基づいています。それは、蒸着（Evaporation）とスパッタリング（Sputtering）です。単純な熱蒸着から高度な高出力スパッタリングまで、すべての特定のPVD技術は、これら2つのいずれかの傘下に分類されます。
決定的な違いは、原子がどのようにして源材料から放出されるかです。蒸着は、金属を沸騰させるような熱プロセスであるのに対し、スパッタリングは、原子レベルでターゲットをサンドブラストするような運動プロセスです。この違いが、堆積粒子のエネルギー、膜の品質、そして各技術の理想的な用途を決定します。
PVDの二本柱：蒸着 vs. スパッタリング
これら2つの基本的な方法を理解することは、PVD技術の状況を把握するための鍵です。これらは、同じ目標を達成するための異なるアプローチを表しています。その目標とは、薄膜として基板上に凝縮できる材料の蒸気を生成することです。
蒸着ベースの技術
蒸着プロセスは、熱エネルギーを使用して、固体源材料の蒸気圧を真空チャンバー内で気化する点まで上昇させます。
- 熱蒸着（Thermal Evaporation）：これは最も単純な形態で、抵抗加熱素子（タングステンボートなど）によって源材料が加熱され、蒸発して基板をコーティングします。
- 電子ビームPVD（E-Beam PVD）：強力で集束された電子ビームが源材料を加熱します。この方法は、単純な抵抗加熱では気化できない非常に高い融点を持つ材料に最適です。
- アーク蒸着（Cathodic Arc Evaporation (Arc-PVD)）：この技術は、高電流、低電圧の電気アークを使用して陰極源材料を気化させます。これにより、高密度で優れた密着性を持つ膜を生成する高度にイオン化された蒸気が生成され、切削工具の硬質コーティングに最適な選択肢となります。
- パルスレーザー堆積（Pulsed Laser Deposition (PLD)）：高出力レーザーがターゲット材料に集束され、アブレーションと呼ばれる爆発的な蒸発現象を引き起こします。これは、蒸気の組成が源材料と非常に密接に一致することが多いため、複雑な材料の堆積に特に役立ちます。
スパッタリングベースの技術
スパッタリングプロセスは、プラズマを使用して、ターゲットと呼ばれる源材料に向かって加速される高エネルギーイオン（通常はアルゴン）を生成します。これらのイオンの衝突により、ターゲットから原子が放出（「スパッタリング」）され、それが基板に移動して堆積します。
- マグネトロンスパッタリング（Magnetron Sputtering）：これは業界で最も支配的なPVD技術です。ターゲットの背後に強力な磁場を使用して電子を閉じ込め、プラズマの効率を劇的に高め、より低い圧力でより高い堆積速度を可能にします。
- 高出力インパルスマグネトロンスパッタリング（HiPIMS）：これはマグネトロンスパッタリングの高度な形態で、非常に短く高エネルギーのパルスで電力を印加します。これにより、高密度のプラズマと高いイオン化度が生じ、スパッタリングの制御性とアーク蒸着の高い膜品質を兼ね備えています。
トレードオフの理解
蒸着とスパッタリングの選択は、相反する優先順位のバランスを取る問題です。普遍的に優れた単一の技術はなく、適切な選択はアプリケーションの要件に完全に依存します。
エネルギーと密着性
アーク蒸着技術は、堆積粒子に最高のエネルギーを与えます。この高エネルギーは、より高密度の膜と基板への優れた密着性をもたらすため、要求の厳しい耐摩耗性用途で好まれます。
プロセス制御と均一性
スパッタリング、特にマグネトロンスパッタリングは、膜厚、組成、および広い領域にわたる均一性に対して比類のない制御を提供します。この精度は、光学フィルター、半導体、およびその他のマイクロエレクトロニクス部品の製造に不可欠です。
材料の多様性
E-Beam PVDは高温材料を扱うことができますが、スパッタリングは合金や化合物の堆積に非常に汎用性があります。スパッタリングされた膜の組成は、ターゲット材料とプロセスガスを調整することで正確に制御できます。
堆積速度 vs. マクロ粒子
アーク蒸着は通常、非常に高い堆積速度を持っていますが、膜の表面仕上げに有害となる可能性のある「マクロ粒子」（源材料の小さな液滴）を生成することがあります。スパッタリングはより滑らかな膜を生成しますが、堆積速度が低い場合があります。
目標に合わせた適切な選択
あなたの具体的な目標によって、PVDファミリーのどの分野が最も適しているかが決まります。
- 高い密着性、耐摩耗性コーティング（例：切削工具）が主な焦点の場合：アーク蒸着またはHiPIMSのような高度なスパッタリングが主要な産業選択肢です。
- 精密な光学または電子膜が主な焦点の場合：マグネトロンスパッタリングは、厚さ、均一性、および材料組成の最高の制御を提供します。
- 研究環境で複雑な材料を堆積させることが主な焦点の場合：パルスレーザー堆積（PLD）は、ターゲットから膜への化学量論の優れた転写を提供します。
- 単純で費用対効果の高い金属コーティングが主な焦点の場合：基本的な熱蒸着が、多くの場合、最も簡単で経済的な方法です。
最終的に、PVD技術の分類は、蒸着とスパッタリングの根本的な違いを理解することから始まり、それに尽きます。
要約表：
| 分類 | 主要技術 | 主要メカニズム | 主な利点 |
|---|---|---|---|
| 蒸着 | 熱蒸着、E-Beam、Arc-PVD、PLD | 熱エネルギー | 高い堆積速度、硬質コーティングに優れる（Arc-PVD） |
| スパッタリング | マグネトロン、HiPIMS | 運動エネルギー（イオン衝撃） | 優れた制御性、均一性、光学/電子部品に最適 |
