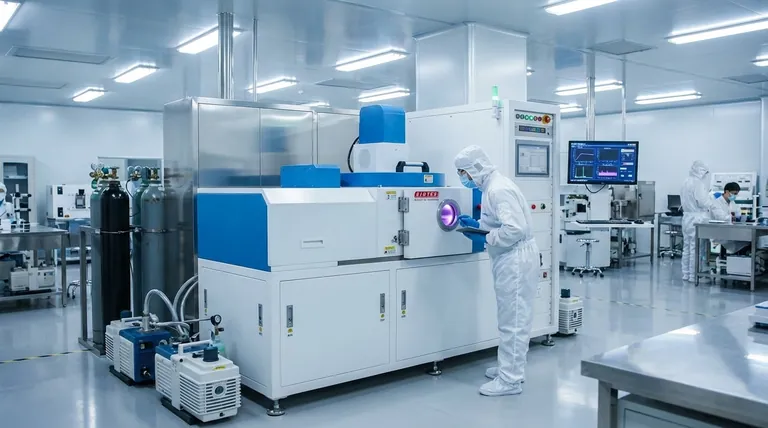

要するに、物理蒸着（PVD）は、材料の表面に高性能な薄膜コーティングを施し、その特性を向上させるために使用されます。主な用途としては、航空宇宙部品用の高密度で耐熱性のあるコーティングの作成、工業用切削工具への硬質で耐摩耗性のある層の堆積、半導体やソーラーパネル用の特殊な光学膜や導電膜の適用などがあります。
PVDの核となる価値は、その精度にあります。これは「見通し線」の真空蒸着法であり、純粋な材料を基板に物理的に転写するため、表面への直接アクセスが可能な場合に、極めて高性能な表面層を作成するための理想的な選択肢となります。
PVDの仕組み：「見通し線」の原理
物理蒸着は、基本的に物理的な輸送プロセスです。高真空チャンバー内で固体源材料が蒸気に変換されます。
この蒸気は、光線のように直線的に移動し、ターゲットとなる物体、つまり基板上に凝縮して、薄く密度の高い膜を形成します。
PVDの主要なメカニズム
源材料を蒸発させる一般的な方法は、スパッタリングと蒸発の2つです。
スパッタリングは、高エネルギーイオンで源材料を衝撃し、その表面から原子を物理的に叩き出すことを伴います。これらの放出された原子は、その後基板上に堆積します。
電子ビーム蒸発は、高エネルギーの電子ビームを使用して源材料を加熱・蒸発させ、蒸気雲を生成し、それがコーティングされる部品上に凝縮します。
決定的な特徴：精密な制御
材料が源から基板まで直線的に移動するため、PVDは得られる膜の厚さ、構造、純度を非常に細かく制御できます。この精度は、エレクトロニクスや光学の高度な用途にとって不可欠です。
性能によって推進される主要な用途
PVDの用途は、そのコーティングが提供する機能的利点に直接結びついています。特定の表面特性（バルク材料ではない）が性能の制限要因である場合に選択されます。
航空宇宙および高温環境
航空宇宙産業では、タービンブレードなどの部品が極端な温度にさらされます。PVDは熱遮蔽コーティング（TBCs）を適用するために使用されます。
これらの高密度セラミック膜は、断熱材として機能し、下地の金属を熱損傷から保護し、部品の動作寿命と耐久性を延ばします。
工業用工具と耐摩耗性
切削工具、ドリル、金型の場合、主な故障モードは摩耗と腐食です。PVDは超硬質で低摩擦のコーティングを適用します。
これらの層は、わずか数ミクロン厚ですが、硬度と耐食性を劇的に向上させ、工具が過酷な工業環境でより長く、より優れた性能を発揮できるようにします。
光学とエレクトロニクス
PVDは、現代のエレクトロニクスと光学にとって不可欠です。半導体、ソーラーパネル、光学レンズの製造に必要な薄くて多層の膜を堆積するために使用されます。
このプロセスの精度により、これらのデバイスが正しく機能するために不可欠な、特定の反射性、反射防止性、導電性、または絶縁性の特性を持つ膜を作成できます。
トレードオフの理解：PVD vs. CVD
PVDの役割を真に理解するためには、その主要な代替手段である化学蒸着（CVD）と比較することが不可欠です。どちらを選択するかは、解決する必要がある問題に完全に依存します。
PVDの「見通し線」の限界
PVDの最大の強みである直接的な見通し線蒸着は、その主な限界でもあります。複雑な内部形状や、蒸気源に直接面していない物体の「裏側」を効果的にコーティングすることはできません。
複雑な形状に対するCVDの汎用性
対照的に、化学蒸着は非見通し線プロセスです。これは、基板のすべての加熱された表面で反応する気体化学前駆体を使用します。
これにより、CVDは、PVDでは均一にカバーできないような、複雑な形状、穴、内部チャネルを持つ部品に非常に均一なコーティングを作成できます。
純度 vs. 均一性
PVDは、厚さを精密に制御しながら、非常に純粋な材料を堆積することに優れており、光学および電子用途に理想的です。
CVDは、複雑な形状に非常に均一で適合性の高いコーティングを作成することに優れており、完全で均一なカバーが主要な要件となる用途に理想的です。
目標に合った適切な選択をする
アプリケーションの特定の要件によって、PVDまたはCVDのような代替技術が適切な技術であるかどうかが決まります。
- 目に見える領域の高性能表面が主な焦点である場合：PVDは、その純度、密度、および膜特性の精密な制御において優れた選択肢です。
- 複雑な形状の均一なカバーが主な焦点である場合：CVDは、その非見通し線化学反応プロセスのため、唯一の実用的な選択肢です。
- 高度な光学膜または電子膜の作成が主な焦点である場合：PVDは、これらの要求の厳しいアプリケーションに必要な厚さと組成の原子レベルの制御を提供します。
最終的に、適切な蒸着技術を選択することは、コンポーネントの形状とその必要な表面機能を明確に理解することから始まります。
要約表：
| 用途分野 | PVDコーティングの主な利点 | 一般的な使用例 |
|---|---|---|
| 航空宇宙 | 極端な耐熱性 | タービンブレードの熱遮蔽コーティング（TBCs） |
| 工業用工具 | 耐摩耗性および耐食性の向上 | 切削工具、ドリル、金型 |
| エレクトロニクス＆光学 | 精密な導電性/絶縁性特性 | 半導体、ソーラーパネル、光学レンズ |
