本質的に、電子ビームは真空中で操作される、高度に制御された高エネルギー電子の流れです。これは、フィラメントを加熱して電子を放出し、その後、強い電圧勾配によって急速に加速されることによって生成されます。この集束された粒子のビームは、ターゲットに正確な量のエネルギーを伝達するための強力なツールとして機能します。
電子ビームの真の価値は、単に粒子の流れを作り出すことにあるのではなく、電場と磁場によって正確に加速および偏向できる能力にあります。この制御により、単純な物理現象が、溶接から高度な光学コーティングの作成に至るまですべての用途に対応できる多用途な機器へと変わります。
電子ビームの3つの基本原理
電子ビームの動作を理解するには、プロセスを生成、加速、制御の3つの基本的な段階に分解する必要があります。これらの段階は、効果を発揮するために真空中で行われる必要があります。
生成:電子の放出
プロセスは、通常タングステン製のフィラメントという単純なコンポーネントから始まります。このフィラメントが非常に高温に加熱されると、熱電子放出と呼ばれるプロセスが発生します。
この加熱により、フィラメント材料内の電子は十分なエネルギーを得てその表面から脱出し、操作される準備ができた自由電子の雲を形成します。
加速:高エネルギーの流れの作成
電子が放出されると、強力な電圧勾配が印加されます。高電圧(アノード)が、負に帯電したフィラメント(カソード)の反対側に配置されます。
この強い電場が負に帯電した電子を強力に引きつけ、真空管を通して電子をフィラメントから引き離し、超高速に加速します。
制御:ビームの偏向と集束
制御なしでは、未加工の加速されたビームは役に立ちません。これは電磁石を使用して実現されます。
磁場を正確に変化させることにより、電子ビームを微細な点に集束させたり、鉛筆で線を引くように制御されたパターンで表面全体を走査したりすることができます。この偏向能力が、ビームを特定のタスクに使用できるようにするものです。
実用的な応用例:電子ビーム蒸着
原理を理解することは一つですが、それらが実際にどのように機能するかを見ることで、その目的が明確になります。一般的な応用例の1つが、超薄膜光学コーティングを作成するために使用される電子ビーム蒸着です。
目的:材料の気化

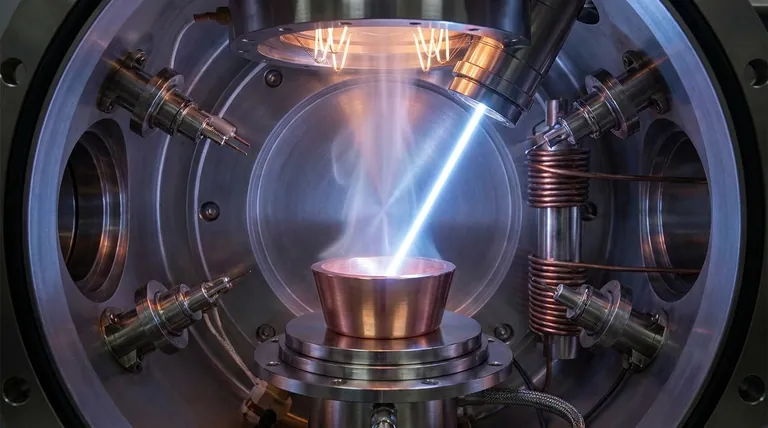

このプロセスでは、高度に集束された電子ビームが、るつぼに入った粒状のセラミックや金属などのソース材料に向けられます。
電子からの強烈で集中したエネルギーが材料に衝突し、材料を非常に急速に加熱するため、材料は直接気体に気化します。
プロセス:コンフォーマルコーティングの作成
この気化した材料は真空チャンバーを通過し、レンズや半導体ウェーハなどのターゲット表面に凝縮します。
ビームのパワーと位置をコンピューターで正確に制御することにより、エンジニアは、しばしば数分子単位で、事前に指定された厚さを持つ、極めて均一で純粋なコーティングを構築できます。
結果の向上
場合によっては、プロセスを二次的なイオンビームで強化します。このビームは凝縮する材料を爆撃し、その密着エネルギーを高め、より高密度で、より堅牢で、内部応力の少ないコーティングを作成します。
主要な要件の理解
電子ビームのパワーには、その使用例を定義する特定の動作要件とトレードオフが伴います。
真空の必要性
プロセス全体は高真空中で行われる必要があります。空気分子が存在すると、電子はそれらに衝突し、ビームが散乱してエネルギーと焦点を失う原因となります。
この真空要件により、装置は複雑になり、処理される物体のサイズが制限される可能性があります。
高電圧と電力
電子の生成と加速には、かなりの電力と高電圧システムが必要です。これは、装置を操作するために必要なコスト、安全手順、インフラストラクチャに直接影響します。
目標に合った正しい選択をする
電子ビーム技術を使用するかどうかの決定は、必要な結果に完全に依存します。
- 主な焦点が精密なエネルギー伝達である場合:高エネルギービームを微小なスポットに集束させる能力は、高純度溶接、マイクロマシニング、半導体製造などの用途に最適です。
- 主な焦点が高純度薄膜コーティングの作成である場合:電子ビーム蒸着は、高度な光学機器や電子機器に必要な、高密度で耐久性があり、非常に特定の層を製造するための優れた方法です。
- 主な焦点が大規模な低コストの表面処理である場合:真空および高電圧の要件により、化学蒸着やスプレーコーティングなどの他の技術の方が実用的な選択肢となる可能性があります。
結局のところ、電子ビームは、プロセスが必要な高真空環境内で動作するという条件の下で、材料を根本的なレベルで操作するための強力かつ正確なツールです。
要約表:
| 段階 | 主要コンポーネント | 機能 |
|---|---|---|
| 生成 | タングステンフィラメント | 熱電子放出により電子を放出するために加熱される。 |
| 加速 | 高電圧勾配 | 真空中で電子を高速に加速する。 |
| 制御 | 電磁石 | 正確な塗布のためにビームを集束および偏向させる。 |
