グラファイトヒーターの仕組み高温用途の効率的な熱制御

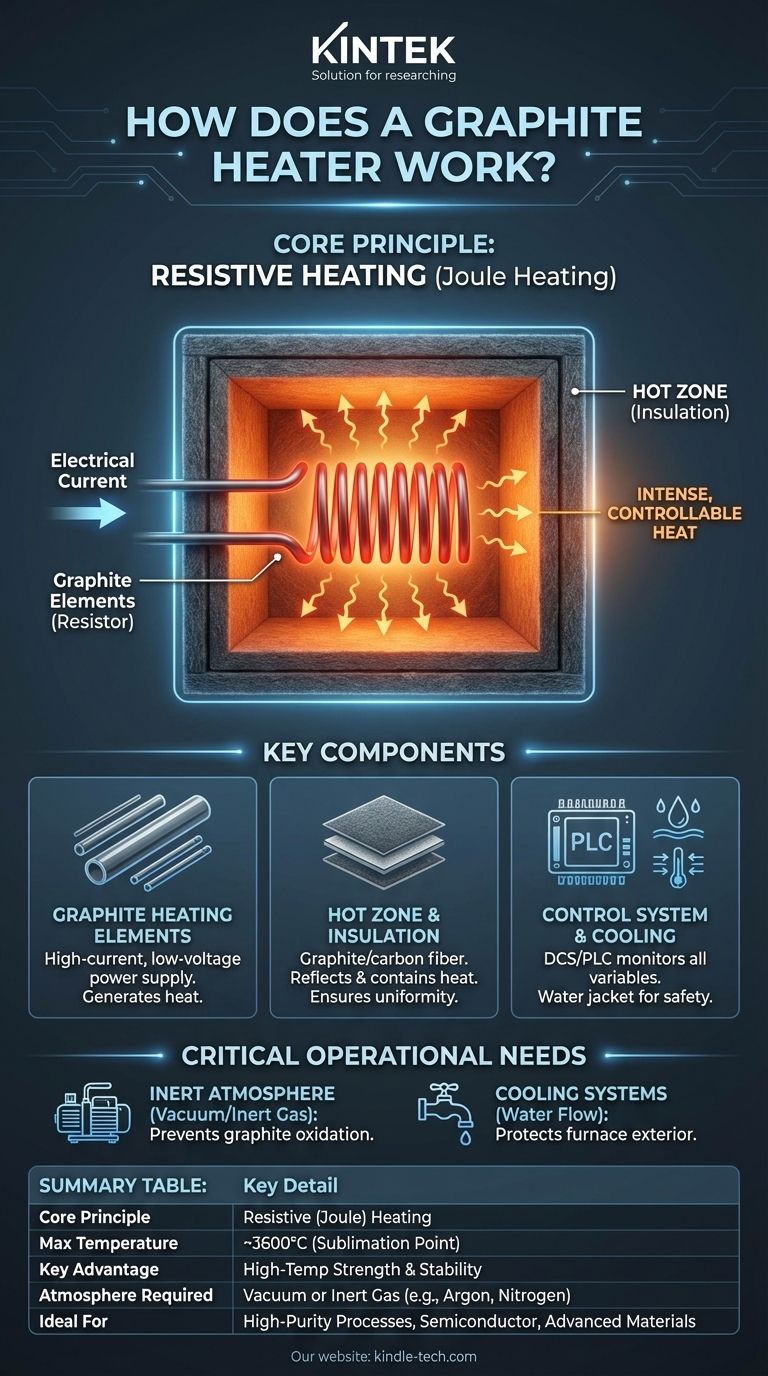

グラファイトヒーターは、グラファイトチャンバー内に封入されたグラファイトロッドを利用して、制御されたホットゾーンを形成することにより作動します。このセットアップは、効率的に熱分布を管理し、電気エネルギーを節約します。システムは分散型制御システム(DCS)と統合され、電力、ガス流量、水流、温度、圧力を監視・調整し、暖房プロセスを正確に制御します。

キーポイントの説明

グラファイトヒーターの仕組み高温用途の効率的な熱制御
  1. グラファイト・ロッドとチャンバー

    • グラファイト・ロッド: システムの主要な発熱体です。グラファイトは熱伝導性に優れ、融点が高いため、高温用途に最適です。
    • グラファイト・チャンバー ロッドはグラファイト製チャンバー内に収められ、制御されたホットゾーンの形成に役立ちます。チャンバーの設計により、熱が均一に分散され、必要な領域内に収まるため、効率が向上する。
  2. ホットゾーンの形成:

    • グラファイト・ロッドに電流を流すと発熱する。この熱は、グラファイトチャンバー内で周囲の環境に伝達される。
    • チャンバーの断熱特性は、ホットゾーン内の温度を一定に保ち、熱損失を減らしてエネルギーを節約するのに役立ちます。
  3. 省エネルギー:

    • グラファイト素材の使用とチャンバーのデザインは、エネルギー効率に貢献している。グラファイトの高い熱伝導率は、迅速な熱伝達を可能にし、所望の温度に到達するのに必要な時間とエネルギーを削減する。
    • 制御された環境は熱放散を最小限に抑え、エネルギーがホットゾーンの維持に効果的に使用されることを保証します。
  4. 制御と監視

    • 分散型制御システム(DCS): このシステムは、ヒーターの運転を管理する上で重要な役割を果たします。最適なパフォーマンスを確保するために、さまざまなパラメーターを継続的に監視・調整します。
    • 電力: DCSはグラファイトロッドに供給される電流を調整し、発生する熱量を制御する。
    • ガスと水の流れ: これらの流量は、それぞれシステム内の望ましい雰囲気と冷却を維持するために管理される。
    • 温度と圧力: DCSは、チャンバー内の温度と圧力が規定の範囲内に保たれるようにし、過熱や圧力上昇を防ぎます。
  5. 用途

    • グラファイトヒーターは、半導体製造、冶金、化学処理などの高温プロセスを必要とする産業で一般的に使用されています。
    • DCSによる正確な制御により、これらのヒーターは一貫した正確な温度管理が重要な用途に適しています。

要約すると、グラファイトヒーターはグラファイトの熱特性を利用して制御されたホットゾーンを形成します。DCSとの統合により、加熱プロセスの効率的かつ正確な管理が保証され、高温用途向けのエネルギー効率に優れたソリューションとなる。

総括表

主要コンポーネント 機能
黒鉛棒 高い熱伝導率と融点を持つ一次発熱体。
グラファイトチャンバー ロッドを囲み、制御されたホットゾーンを作り出し、均等な熱分布を確保します。
分散制御システム(DCS) 電力、ガス/水の流量、温度、圧力を監視・調整します。
用途 半導体製造、冶金、化学処理に使用されています。
