炉内に還元性雰囲気を作り出すには、金属熱処理、焼結、ろう付けなどのプロセスで不可欠な還元反応を促進するために、炉環境の化学組成を制御する必要があります。還元雰囲気は酸化を最小限に抑え、特定の混合ガス、燃焼生成物、または高度な制御システムの使用など、さまざまな方法で達成することができます。重要なのは、プロセスの特定の要件に合わせて雰囲気を調整し、望ましい化学反応に最適な条件を確保することである。

キーポイントの説明

1. 還元性大気の定義:

   • 還元性雰囲気とは、電子を供与することができるガスを含み、それによって炉内の物質の酸化状態を低下させるものである。一般的な還元性ガスには、水素（H₂）、一酸化炭素（CO）、解離アンモニア（NH₃）などがある。
   • その目的は、金属加工、セラミック焼結、ガラス製造などのプロセスで重要な酸化を防ぎ、還元反応を促進することである。

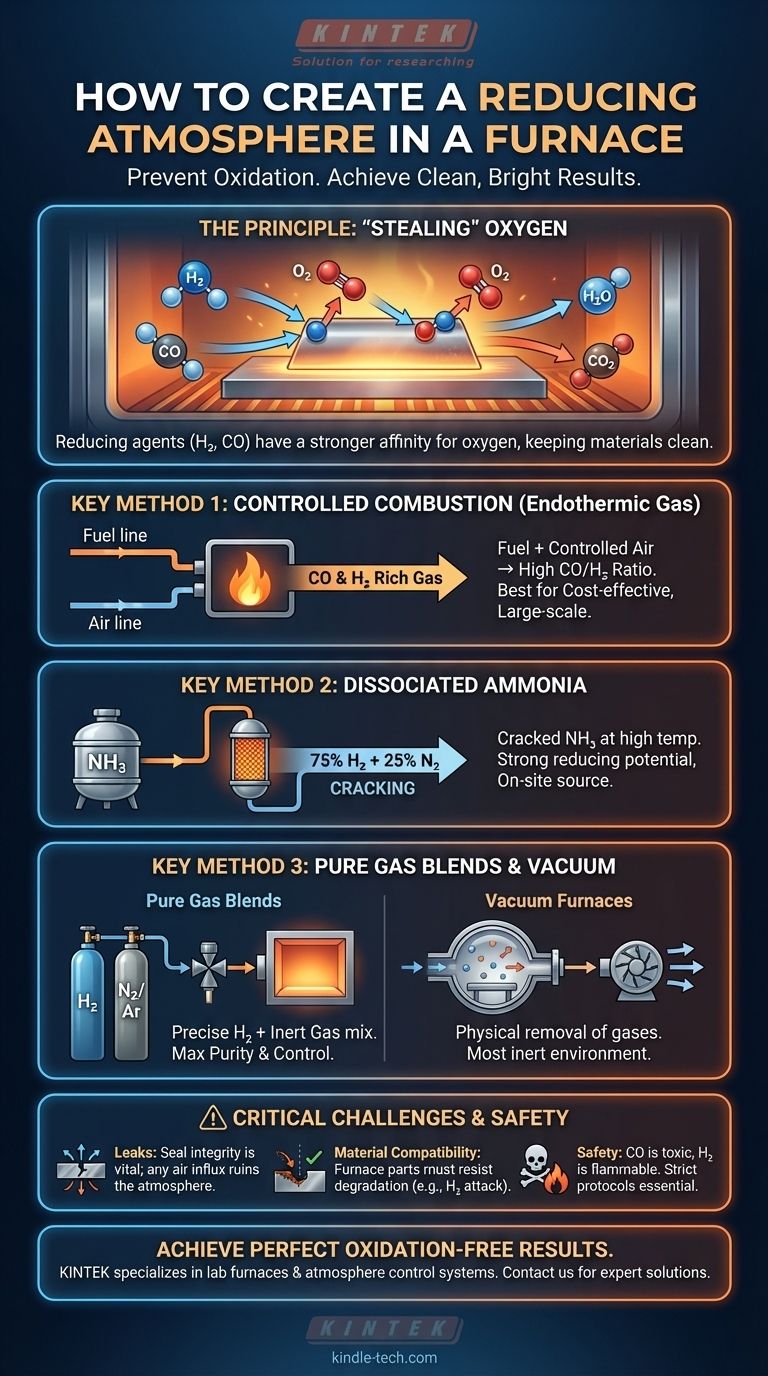

2. 還元雰囲気を作り出す方法:

   • 燃焼製品:
     • 燃料（天然ガスなど）と空気の比率を調整することで、COが豊富でCO₂の少ない燃焼生成物を作り出すことができる。これは還元雰囲気を作り出す。
     • CO:CO₂比が重要で、CO濃度が高いほど還元性が高まる。
   • 解離アンモニア:
     • アンモニア（NH₃）は、窒素（N₂）と水素（H₂）に熱解離することができる。得られたH₂は強力な還元剤として作用する。
     • この方法は、金属の熱処理工程で一般的に使用されている。
   • 純ガス混合:
     • H₂、N₂、Arなどの純ガスを直接混合することで、炉内雰囲気を精密に制御できる。
     • この方法は、高い純度と一貫性が要求される最新のシステムでよく使用される。
   • 真空雰囲気:
     • 場合によっては、真空環境を利用して酸素を排除し、還元性雰囲気を作り出す。
     • これは、汚染を最小限に抑えなければならない工程で特に有効である。

3. 制御メカニズム:

   • 露点分析:
     • 露点 (水蒸気が凝縮する温度) を監視することで、炉の雰囲気中の水分含有量を制御することができます。
     • 露点が低いほど雰囲気が乾燥していることを示し、これは還元条件に不可欠です。
   • 赤外線分析装置:
     • これらの装置は、CO、CO₂、H₂Oのような特定のガスの濃度をリアルタイムで測定する。
     • 所望の還元雰囲気を維持するために混合ガスを調整するための正確なフィードバックを提供する。
   • 酸素プローブ:
     • 酸素プローブは炉雰囲気中の酸素分圧を測定します。
     • 酸素濃度が低い場合、炉内環境が還元的であることを示します。
   • 流量と圧力のコントロール:
     • 流入するガスの流量と圧力を調整することで、安定した雰囲気を確保することができます。
     • この目的のためには、マスフローコントローラーや圧力レギュレーターが一般的に使用される。

4. 設備と技術:

   • マッフル炉:
     • マッフルは、プロセス材料と燃焼室を分離し、雰囲気を正確に制御することができる。
     • 還元雰囲気の場合、マッフルには酸素の侵入を防ぐためのフレームカーテンやパージチャンバーが含まれることがあります。
   • ガス発生器:
     • 歴史的には、発熱および吸熱ガス発生器が還元性大気を生成するために使用されてきた。
     • 現代のシステムは、純ガスのオンサイト生成または工業ガス供給業者による直接混合に依存することが多い。
   • パルス制御システム:
     • これらのシステムは、燃料と空気の比率を一定に保ち、プロセスサイクル全体を通して一貫した温度と還元条件を保証します。

5. テストとモニタリング:

   • シム分析:
     • 炉内雰囲気にさらされた金属シムの重量変化を測定する。
     • シムの燃焼を制御することで、雰囲気の還元電位に関する知見を得ることもできる。
   • 複数のガス分析器:
     • 露点計、酸素プローブ、赤外線分析計を組み合わせて使用することで、炉の雰囲気を包括的に把握することができます。
     • この多方式アプローチにより、精度と信頼性が保証されます。

6. 応用と考察:

   • 金属加工:
     • 還元雰囲気は、酸化を最小限に抑えなければならないアニール、ろう付け、焼結のようなプロセスにとって極めて重要である。
   • セラミックスとガラス:
     • これらの産業では、還元雰囲気は特定の材料特性と仕上げを達成するのに役立ちます。
   • コストと効率:
     • どの方式を選択するかは、必要な制御レベル、操業規模、コスト面の考慮によって決まる。
     • パルス制御やガスブレンディングのような高度なシステムは高精度を提供しますが、初期コストが高くなる可能性があります。

炉の雰囲気を注意深く選択・制御することで、メーカーは所望の還元条件を達成し、様々な工業プロセスで高品質の結果を確保することができます。

総括表

主な側面	詳細
定義	H₂、CO、NH₃のようなガスで酸化状態を低下させる大気。
方法	燃焼生成物、解離アンモニア、純粋ガス混合、真空システム。
制御メカニズム	露点分析、赤外線分析器、酸素プローブ、流量/圧力制御。
装置	マッフル炉、ガス発生器、パルス制御システム
用途	金属加工（アニール、ろう付け）、セラミック、ガラス製造
試験とモニタリング	シム分析、複数のガス分析計による正確さ
