電気加熱の登場により、マッフル炉の基本的な設計目的は、汚れた熱源からのサンプル保護から、クリーンな熱源の制御の完成へとシフトしました。1950年代に高温の電気加熱素子が登場したことで、燃焼副産物が問題ではなくなり、炉の設計は優れた温度均一性と pristine な加熱環境の達成に完全に集中できるようになりました。
古い燃料焚きマッフル炉は、燃焼からサンプルを隔離するという複雑な課題を中心に設計されていましたが、電気加熱への移行により、熱源自体がクリーンになりました。この画期的な変化により、炉の構造が簡素化され、設計が進化し、精密さ、制御、純粋さが最優先されるようになりました。
中心的な変化：燃焼から伝導へ
この変化の重要性を理解するには、まず初期のマッフル炉が解決するために構築された根本的な問題を理解する必要があります。
燃料焚き熱の課題
歴史的に、高温を達成するには、石炭、ガス、石油などの燃料源を燃焼させる必要がありました。この燃焼プロセスは本質的に「汚い」ものであり、すす、灰、反応性ガスなどの副産物を生成します。
これらの汚染物質は、加熱中の材料と容易に反応したり、付着したりして、実験を台無しにし、化学組成を変更し、最終製品の完全性を損なう可能性がありました。
「マッフル」の本来の目的
その解決策は「マッフル」でした。耐火材料で作られた密閉された内 chamber です。サンプルはこのマッフル内に配置され、その後、外部から炎によって加熱されました。
この chamber 内 chamber の設計は物理的な障壁として機能しました。炎とその汚染物質の直接的な影響からサンプルを保護し、クリーンな加熱プロセスを保証しました。主な設計上の課題は、この分離を効果的に管理することでした。
電気革命
安定した高温の電気加熱素子（電線、炭化ケイ素、またはモリブデンシリコンなどで作られたもの）の開発は、すべてを変えました。
電気炉は、伝導、対流、放射によって熱を発生させます。重要なことに、これらのプロセスはいずれも燃焼を伴わないため、化学副産物を生成しません。熱源は根本的にクリーンになりました。
電気素子が炉の設計を再定義した方法
クリーンな熱源により、マッフルの本来の目的である、燃料副産物からサンプルを隔離するという目的は時代遅れになりました。これにより、エンジニアは炉の設計を完全に再考し、新しい目標に合わせて最適化できるようになりました。
デフォルトで汚染物質のない環境
電気炉では、chamber 全体が本質的に燃焼汚染物質から解放されています。これにより、複雑な煙道や燃焼ガスを管理するための排気システムが不要になるため、構造が簡素化されます。焦点は隔離から封じ込めへと移行します。
前例のない温度均一性
電気素子は、炉 chamber の内壁の周りに戦略的に配置できます。これにより、単一点の炎源よりもはるかに均一な熱分布が可能になります。
その結果、高度な精密さと再現性が必要なプロセスにとって重要な、非常に均一な温度ゾーンが得られます。デジタルコントローラーは、これらの素子への電力を信じられないほどの精度で管理できます。
よりシンプルでコンパクトな構造
燃料の保管、供給ライン、および大規模な燃焼エリアの必要性がなくなるため、電気マッフル炉は大幅にコンパクトにすることができます。
その設計は、断熱材の厚さを最大化し、物理的な設置面積を最小限に抑えることに焦点を当てることができ、スペースが貴重な実験室やワークショップ環境に最適です。
一般的な落とし穴と現代的な考慮事項
電気加熱は汚染の問題を解決しましたが、理解することが重要な新しい設計上の考慮事項をもたらしました。
サンプルだけでなく、素子も保護する
元の設計問題の逆転で、加熱素子自体がサンプルから保護される必要がある場合があります。
特定のプロセスでは、腐食性の蒸気やガスが放出され、時間の経過とともに電気素子を劣化させる可能性があります。このため、多くの最新の炉では、素子を耐火断熱材に埋め込んでシールドし、動作寿命を延ばしています。
材料と温度の制限
電気炉で達成できる最大温度は、加熱素子の材料によって決まります。標準的なワイヤー素子はより低い限界がありますが、炭化ケイ素または二ケイ化モリブデン素子ははるかに高い温度に達することができますが、コストが高くなります。
したがって、素子の選択は、炉の意図された用途と価格帯に直接関連する重要な設計上の決定となります。
電気インフラへの依存
最も明白なトレードオフは、安定した十分な電力供給への完全な依存です。燃料焚き代替品とは異なり、電気炉のパフォーマンスは、電気サービスの品質に直接関連しています。
目標に合わせた適切な選択
マッフル炉の設計進化は、現代のアプリケーションに具体的なメリットをもたらします。炉を選択する際には、主な目標が決定を導く必要があります。
- 材料の純度と分析が主な焦点の場合：電気炉が唯一の選択肢です。その本質的に汚染物質のない環境は、燃焼副産物によって結果が歪められないことを保証します。
- プロセスの再現性と精密さが主な焦点の場合：熱処理や材料研究などのアプリケーションで一貫した結果を得るためには、電気設計の優れた温度制御と均一性は譲れません。
- 運用の単純さと安全性が主な焦点の場合：電気炉は、プログラム可能なデジタル制御との統合が容易であり、可燃性燃料に関連する取り扱いリスクとインフラストラクチャを排除します。
燃焼の管理から制御の習得へのこの進化を理解することで、作業に必要な正確なツールを選択できます。
概要表：
| 設計上の側面 | 燃料焚き炉 | 電気炉 |
|---|---|---|
| 主な目標 | 汚れた燃焼からサンプルを隔離する | クリーンな熱源の完全な制御 |
| 熱源 | 外部炎（燃焼） | 内部電気素子（伝導/対流/放射） |
| 汚染物質 | すす、灰、反応性ガス | なし（本質的にクリーン） |
| 温度均一性 | 困難（単一点の炎） | 優れている（戦略的に配置された素子） |
| 構造 | 複雑（煙道、排気システム） | よりシンプルでコンパクト |
実験室で最新の電気マッフル炉の精度を活用する準備はできていますか？
KINTEKは、優れた温度制御と汚染物質のない加熱のために設計されたさまざまな電気マッフル炉を含む、高性能実験装置を専門としています。材料の純度、プロセスの再現性、または運用の単純さが必要な作業であっても、当社の専門家がお客様のアプリケーションに最適な炉を選択するお手伝いをします。
お客様固有のニーズについてご相談いただき、KINTEKがお客様の実験室の能力をどのように向上させることができるかを発見するために、今すぐ当社のチームにお問い合わせください。

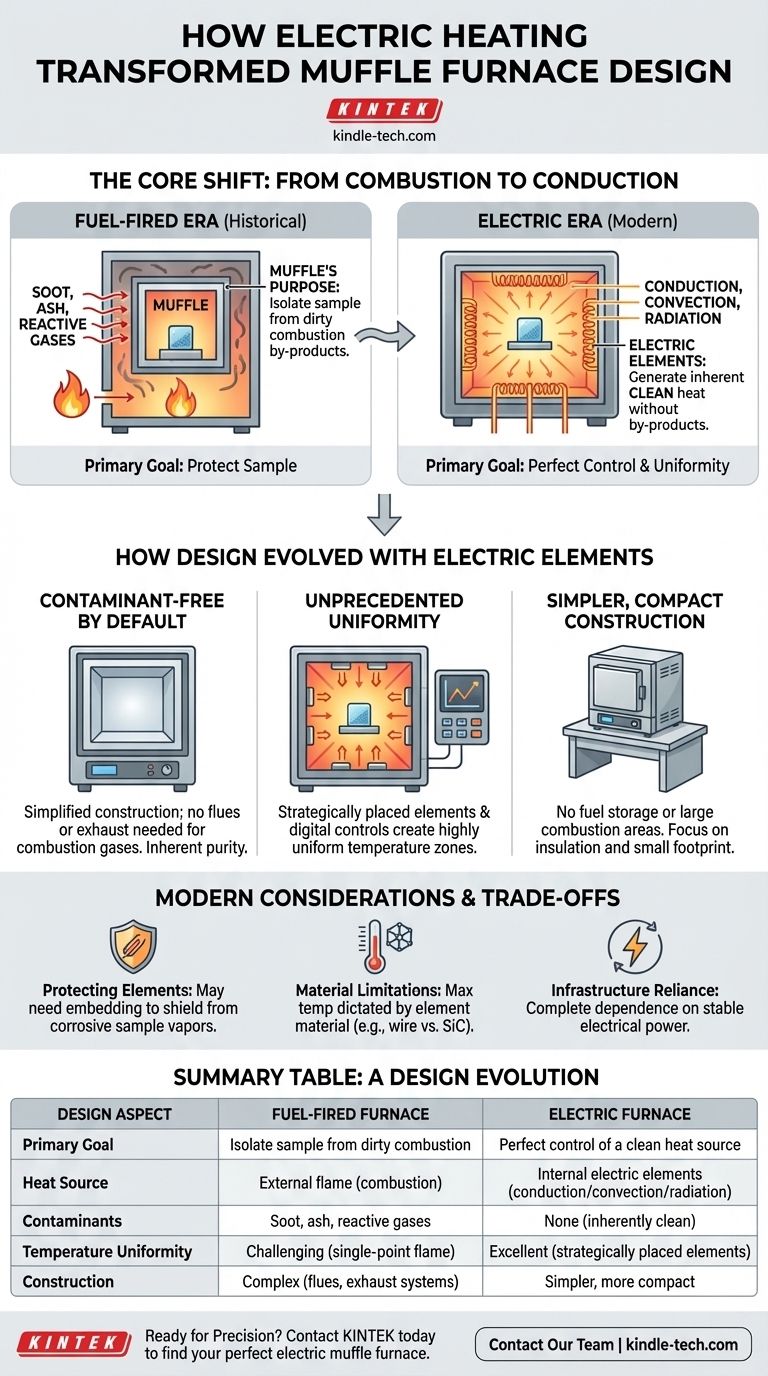

ビジュアルガイド
