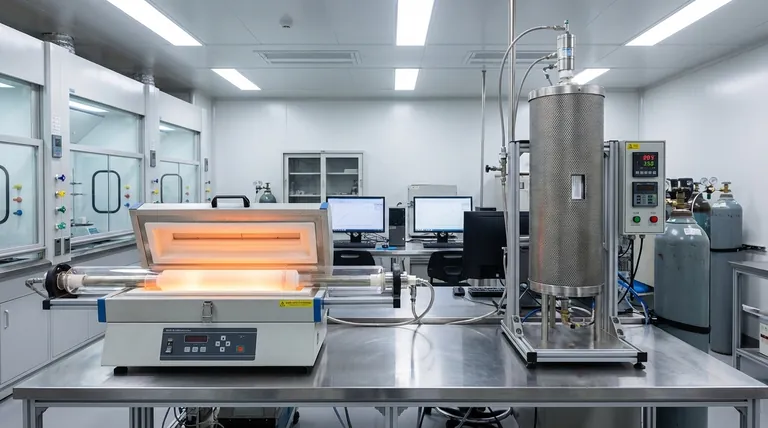

ほとんどの場合、横型専用に設計された炉を縦型で使用することはできません。 標準的な横型炉は特定の向きで使用するように設計されており、その向きを変更すると、重大な安全上の危険、機器の損傷、および性能低下につながる可能性があります。ただし、多位置分割管状炉やカスタムメイドシステムなど、どちらの向きでも動作するように特別に設計された特定のモデルもあります。
炉の向きは単なる設置の問題ではなく、熱伝達、温度均一性、構造的安全性に影響を与える基本的な設計特性です。設計されていない向きで炉を無理に使用することは危険であり、結果を損なうことになります。
なぜ向きが基本的な設計選択なのか
炉の指定された向きは、コアとなる工学原理によって決定されます。これらの設計上の制約を回避しようとすると、重大なリスクと性能上の問題が生じます。
熱伝達と温度均一性
縦型管状炉では、加熱要素からの放射に加えて、対流によって熱が自然に上昇します。この組み合わせにより、サンプルの長さに沿って非常に均一な温度ゾーンが生成され、これは高感度なプロセスにとって非常に重要です。
横型炉では、熱伝達は主に放射に依存します。これにより、対流が熱を均一に分散させる上でそれほど重要な役割を果たさないため、管の長さに沿ってわずかな温度変動が生じる可能性があります。
構造的完全性と安全性
炉のフレーム、断熱材、および内部コンポーネントの取り付けは、特定の向きで重量を支えるように設計されています。横型炉を縦型に傾けると、それに対応するように設計されていない部品にストレスがかかり、構造的な故障につながる可能性があります。
最も重要なことは、加熱要素と断熱材がずれて、炉ケーシングにホットスポットが発生したり、内部配線が露出したりする可能性があり、これは重大な火災および電気的危険をもたらします。
サンプル処理とプロセスフロー
向きは、サンプルとの相互作用方法を決定します。縦型炉は、長いサンプル、粉末、またはるつぼ内の材料を処理するのに理想的であり、重力が装填と位置決めに役立ちます。
横型炉は、複数の小さなサンプルを並べて処理する場合や、サンプルが熱ゾーンを通過するように押したり引いたりするプロセスに適していることがよくあります。
例外：柔軟性を考慮して設計された炉
標準的な横型炉を再利用することはできませんが、一部のシステムは意図的に二方向で使用できるように構築されています。
多位置（分割管状）炉
一部の分割管状炉は、水平方向と垂直方向の両方で使用できるように明示的に設計されています。これらのモデルには通常、炉本体をどちらの位置でも安全に支持する異なる取り付けスタンドまたはフレームが付属しています。向きに関係なく性能と安全性が維持されるように設計されています。
カスタム設計炉
非常に特殊な産業用または研究用途の場合、メーカーは正確な仕様に合わせて構築されたカスタム真空炉または管状炉を作成できます。これには、独自のプロセス要件を満たすために、垂直または水平のいずれかの位置で安全かつ効果的に操作できるユニットの設計が含まれます。
トレードオフを理解する：縦型 vs. 横型
向きを選択することは、炉の長所をアプリケーションのニーズに合わせることです。
縦型の主な利点：プロセス制御
縦型炉の優れた温度均一性により、正確な熱制御が不可欠な化学気相成長（CVD）、熱分解、結晶成長、アニーリングなどのプロセスの標準となっています。
横型の主な利点：バッチ処理とアクセス性
横型炉は、複数の小さなコンポーネントのトレイをロードおよびアンロードするのを容易にすることができます。プロセスチューブの全長も、上部からロードする縦型炉と比較して、よりアクセスしやすいことがよくあります。
スペースと設置面積の考慮事項
これが最も明白な違いです。縦型炉はより高い頭上空間を必要としますが、使用する床面積は最小限です。横型炉はより長く、途切れないベンチまたは床面積を必要としますが、プロファイルは低いです。
アプリケーションに適した選択をする
最終的な決定は、特定の目標と制約によって決定されなければなりません。
- プロセスに不可欠な温度均一性（例：CVD、ナノ構造成長）が主な焦点である場合： 専用の縦型炉が、その作業に最適な、最も信頼性の高いツールです。
- さまざまな実験に対する柔軟性が主な焦点である場合： 両方の向きで認定された多位置分割管状炉が、最も汎用性を提供します。
- 既存の横型炉を縦型で使用するために改造することが主な焦点である場合： これを試みないでください。 機器の故障や安全上の危険のリスクが高すぎます。目的に合ったソリューションについてメーカーにお問い合わせください。
最初から正しい炉の向きを選択することは、安全で再現性のある高品質の結果を達成するための基盤です。
要約表：
| 側面 | 横型炉 | 縦型炉 |
|---|---|---|
| 主な熱伝達 | 放射 | 放射 & 対流 |
| 温度均一性 | 良好 | 優れている（CVDなどに最適） |
| 最適用途 | バッチ処理、複数の小さなサンプル | 長いサンプル、粉末、プロセスに不可欠なアプリケーション |
| スペース要件 | より長い床/ベンチスペース | より高い頭上空間 |
| 柔軟性 | 固定された向き（多位置モデルでない限り） | 固定された向き（多位置モデルでない限り） |
