熱は発生させやすい。しかし、それを制御するのは非常に難しい。
マテリアルサイエンスにおいて、敵は温度不足であることはめったにない。敵は勾配である。半導体材料やセラミック複合材料のサンプル全体で数度の違いは、画期的な発見と1週間の合成の無駄との違いを意味する可能性がある。
これはシステム的な問題である。失敗の原因が実際にはアーキテクチャにあったのに、化学反応のせいにする傾向がある。
チューブ炉は、新しいからではなく、単純でエレガントな形状によってこの基本的なカオス問題を解決するため、現代の研究所で定番となっている。それは熱の一貫性に対する「円筒形の防御」を提供する。
カオスに対する円筒形の防御
チューブ炉の主な利点は均一性である。
標準的なボックス炉では、角や端が熱が予測不能に振る舞う自然なポケットを作り出す。チューブ炉は角を取り除く。サンプルを円筒形の加熱チャンバー内に収め、エレメントを対称的に配置することで、安定した熱環境を強制する。
これはいくつかの特定の理由で重要である。
- 対称性：熱源は、半径方向のすべての点でサンプルから等距離にある。
- 勾配低減：正方形の形状に悩まされる「コールドスポット」を最小限に抑える。
- 再現性：環境が形状的に単純であれば、結果は予測可能になる。
結晶成長や高純度アニーリングにとって、これは贅沢ではない。それは前提条件である。
成熟した技術のロマンス
「複雑」を「より良い」と同一視する心理的な傾向がある。工学では、その逆が真実であることが多い。
チューブ炉は、成熟した技術であるという利点がある。それは絶対的な必需品に洗練されたシステムである。設計が単純化されているため、変数は削減される。
集中による効率 密閉された設計により、エネルギーがプロセスチューブに直接集中する。加熱すべき無駄な空間はほとんどない。これにより、熱効率が高く、消費電力が低くなる。産業用途では、このタイトさにより排ガスからの熱回収が可能になる。これは、エンジニアが無駄にしたくないという願望の表れである。
スペースの利点 複雑さはスペースを取る。チューブ炉の合理化された性質は、同等の容量のボックス炉と比較して、フットプリントが小さくなることが多い。混雑した実験室では、垂直モデルは床面積の問題を垂直な解決策に変える。
タスクへの適応
基本的な物理法則は一定であるが、ツールの適用は人間のニーズに基づいて変化する。チューブ炉のバリエーションは、本質的に特定のロジスティック上の不満に対する答えである。
1. 標準的な水平型
主力製品。これは、サンプルをボートに入れて熱ステージの中央に押し込むことができる汎用熱処理用である。一貫性の基準となる。
2. 垂直炉
重力はツールである。形状を90度傾けることで、これらの炉はバッチプロセスのロードを簡素化し、特定の材料合成アプリケーションを支援するために重力を利用する。

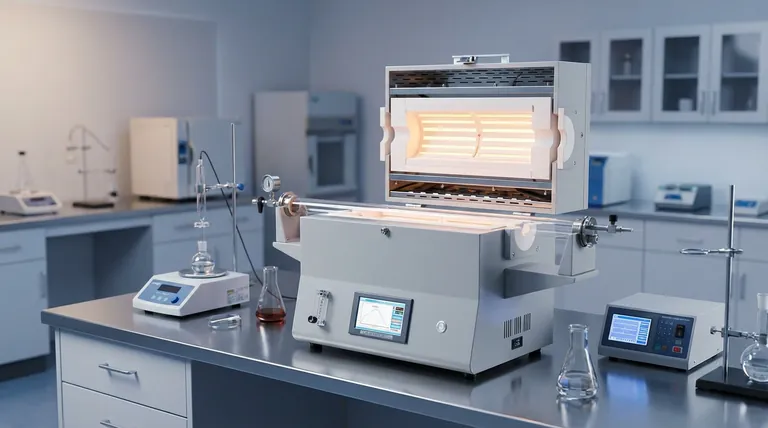

3. 分割チューブ型
問題解決者。標準的なチューブは制限がある。小さな開口部から大きなリアクターフランジを通すことはできない。分割チューブ設計は、二枚貝のように開く。実際の実験では、複雑なリアクター、ワイヤー、奇妙な形状を収容する必要があり、挿入するのではなく、それらを囲む必要があることを認識している。
適切なアーキテクチャの選択
炉を選ぶことは、熱を買うことではない。それは制御を買うことである。
| 優先事項が... | 必要なもの... | 論理 |
|---|---|---|
| 高純度合成 | 標準的な水平型 | 最大の温度均一性が唯一の指標となる。 |
| 限られた実験室スペース | 垂直チューブ型 | 垂直性を利用して物理的なフットプリントを削減する。 |
| 複雑なリアクター | 分割チューブ型 | 標準的なボアを通過できない大きなエンドフィッティングに対応する。 |
| スケーラビリティ | 連続システム | 産業的なスループットのために炉を自動化およびリンクする能力。 |
あなたの科学のための容器
KINTEKでは、炉は単に熱くなる箱ではないことを理解しています。それは、あなたが科学に集中できるように、変数を排除するように設計された制御された環境です。
分割チューブ設計の使いやすさが必要な場合でも、標準的な水平ユニットの厳密な均一性が必要な場合でも、当社の機器は、実験を実行するときに、あなたが探していたものだけが驚きとなるように構築されています。
勾配との戦いをやめ、それらを制御し始めましょう。専門家にお問い合わせください
