石英管炉の真の熱限界をナビゲートする「ガラスの天井」

仕様書には誘惑がある。

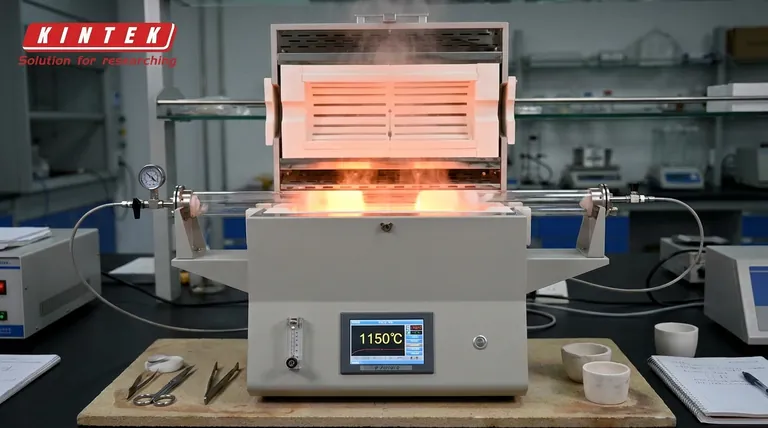

石英管炉のマニュアルを見ると、おそらく太字で「1200℃（2192°F）」という数字が記載されているでしょう。

エンジニアやラボマネージャーは、この数字を厳格な境界線、つまり最後の度数まで安全な領域として扱うことがよくあります。ダイヤルが1190℃を示していれば、安全は保証されていると想定します。

しかし、材料科学はめったに二元論的ではありません。

高温処理の現実は、1200℃という限界は崖ではなく、斜面であるということです。それは、あなたの処理目標、管内の気圧、そして機器を交換する頻度との間の動的なトレードオフです。

ここに、石英の「ガラスの天井」の背後にある工学的な現実があります。

石英ガラス（フューズドシリカ）のロマンス

限界を理解するには、材料を理解する必要があります。

高級実験装置で使用される「石英」は、実際には石英ガラス（フューズドシリカ）です。それはパラドックスの材料です。ガラスですが、パイレックス皿を一瞬で粉砕するような熱衝撃に耐えます。

石英管を1000℃に加熱し、氷水に浸すことができます。それは生き残るでしょう。

この弾力性は、信じられないほど低い熱膨張係数によるものです。材料は加熱されてもほとんどサイズが変わらないため、内部応力で自己破壊しません。

しかし、この熱に対する無敵性には限界があります。材料の理論的な軟化点は約1600℃ですが、その温度に達するずっと前に構造的完全性が損なわれます。

見えない敵：失透（デビトリフィケーション）

石英管の主な故障モードは、ほとんど生物学的な性質を持っています。それは老化します。

石英ガラスは非晶質です。その分子構造は混沌としてランダムです。これが「ガラス」である理由です。しかし、自然は秩序を好みます。

1100℃を超える温度で石英を長時間保持すると、材料は結晶状態に戻ろうとします。このプロセスを失透（デビトリフィケーション）と呼びます。

症状：透明な管が曇ったり、乳白色になったりします。
メカニズム：シリカ分子が再配列してクリストバライト結晶になります。
結果：管は耐熱衝撃性を失います。冷却時に、結晶領域は非晶質ガラスとは異なる速度で収縮し、壊滅的な亀裂につながります。

失透は石英管の静かなる殺人者です。柔軟で弾力性のある部品を、ろ brittleで壊れやすいものに変えてしまいます。

真空のペナルティ

管内の環境は、温度と同じくらい重要です。

真空炉では、管は二つの frontsで戦っています。それを溶かそうとする熱エネルギーと、それを押しつぶそうとする大気圧と戦っています。

海面では、大気は管の外側に14.7 psiの力で押し付けます。室温では、石英はこの力を無視します。しかし、1100℃または1200℃に近づくと、シリカ格子はわずかに軟化します。

真空下では、最大安全温度が低下します。

大気雰囲気中で1200℃で完全に安定している管も、真空下で同じ温度で、自重で崩壊したり変形したりする可能性があります。熱が壁を弱め、圧力がその仕事を完了します。

限界の心理学

炉の運転はリスク管理の演習です。

1200℃という定格を車のタコメーターのレッドラインと考えてください。レッドラインに到達することはできますが、そこに住むことはできません。

炉を連続して最大定格で運転すると：

失透が加速します。
構造的なたるみが発生します。
寿命が激減します。

プロセスで1200℃を数時間保持する必要がある場合、石英はおそらく間違った材料です。「安全な斜面」を過ぎて、崖からぶら下がっている状態です。このようなシナリオでは、解決策はより良い石英管ではなく、アルミナ（セラミック）への切り替えです。これは1700℃までの温度に対応できます。

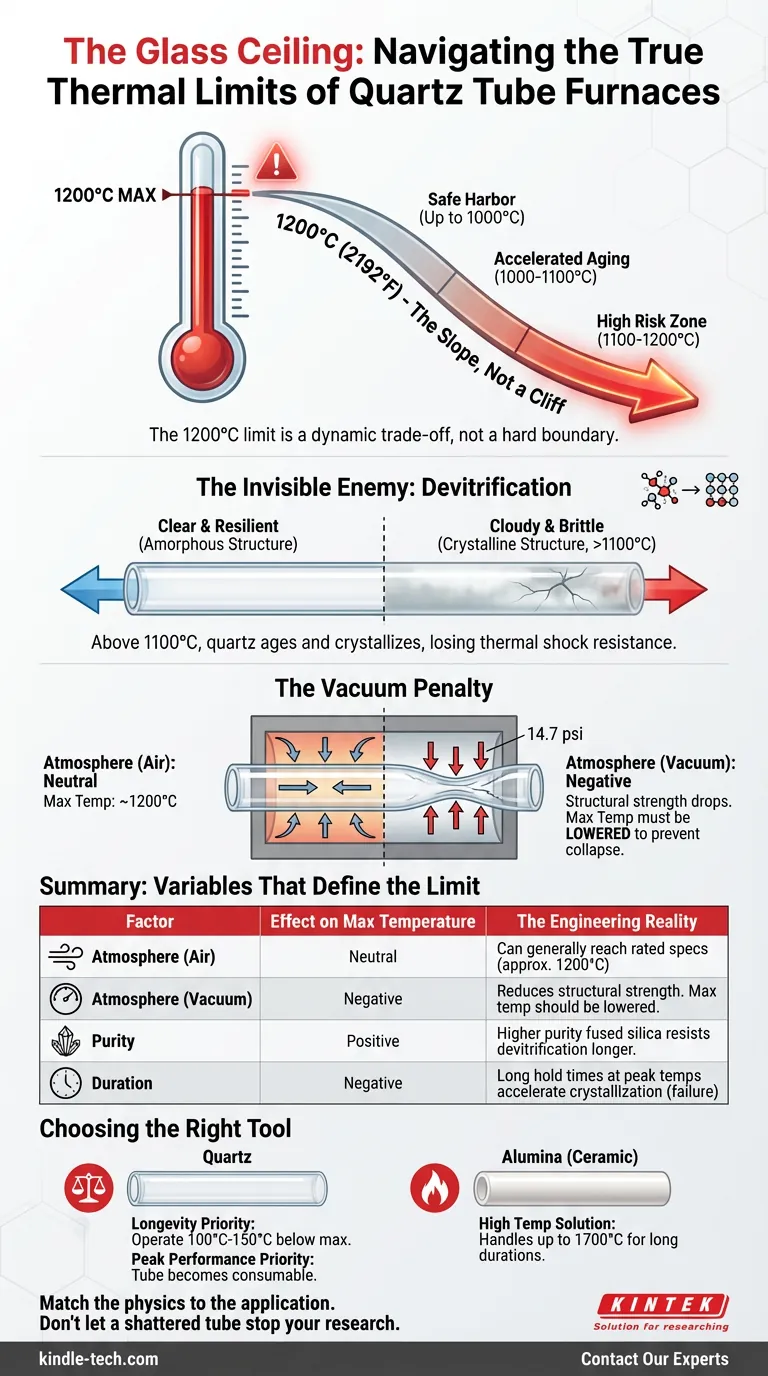

要約：限界を定義する変数

次の表は、さまざまな要因がシステムの「真の」最大温度をどのようにシフトさせるかを示しています。

要因	最大温度への影響	工学的現実
雰囲気（空気）	中立	一般的に定格仕様（約1200℃）に達することができます。
雰囲気（真空）	負	構造的強度を低下させます。崩壊を防ぐために最大温度を下げる必要があります。
純度	正	高純度の石英ガラスは、失透に長時間耐えます。
期間	負	ピーク温度での長時間の保持は、結晶化（故障）を加速します。

適切なツールの選択

機械ができることと、すべきことの間には明確な違いがあります。

機器の寿命が優先事項であれば、石英管を記載された最大温度より100℃から150℃低く運転してください。ピーク温度性能が優先事項であれば、管は頻繁な曇りの検査が必要な消耗品になることを受け入れてください。

KINTEKでは、炉は内部の管と同じくらい良いものであることを理解しています。私たちはこれらの材料のトレードオフをナビゲートすることを専門としています。デリケートな半導体用途向けの高純度石英が必要な場合でも、極端な熱に対応する堅牢なアルミナソリューションが必要な場合でも、物理学とアプリケーションを一致させるお手伝いをします。

壊れた管で研究を止めないでください。あなたのプロセスの実際の限界を計算するお手伝いをさせてください。
