はじめに：冷間静水圧プレスの解説
等方圧プレス - KinTek ソリューション (kindle-tech.com)これにより圧力が均一に分散され、複雑な形状を変形させることなく圧縮することができます。他の粉末圧縮法とは異なり、CIP は周囲温度で実行できるため、セラミックや複合材料などの温度に敏感な材料に最適です。 CIP の使用は航空宇宙、医療、エネルギーを含むいくつかの業界に拡大し、材料科学における変革をもたらしています。
目次
等方圧プロセス: 幾何学的制限のない均一性
静水圧プレスは、粉末成形体に全方向に均一な圧力を加える粉末冶金プロセスであり、一軸プレスの幾何学的制限を受けることなく、密度と微細構造の最大の均一性を実現します。このプロセスは、セラミック、金属、複合材料、プラスチック、カーボンなどのさまざまな材料に使用されます。

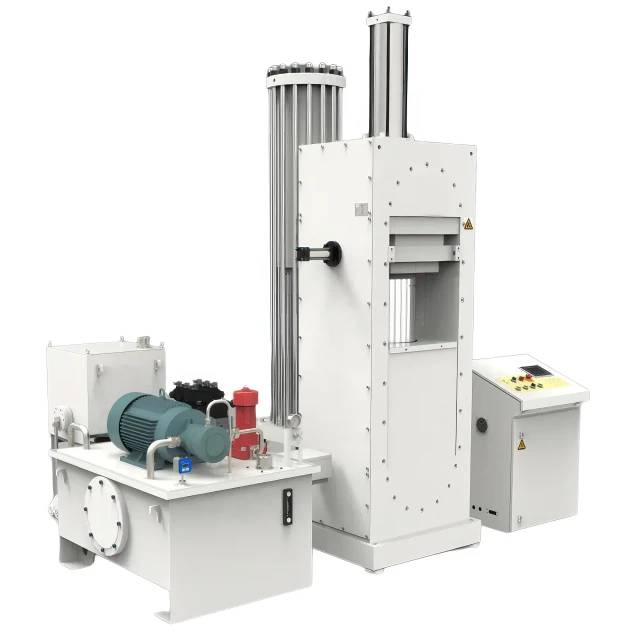

冷間静水圧プレス (CIP)
冷間静水圧プレス (CIP) は、エラストマーバッグに充填されたセラミックまたは耐火性粉末を固めるのに使用されます。材料を柔軟な型に入れ、加圧流体に浸漬します。圧力は金型全体に均一に分散され、材料が均一に圧縮されます。 CIP は周囲温度でコンパクトな未加工部品に適用されるため、セラミックや金属粉末などの温度に敏感な材料に適しています。

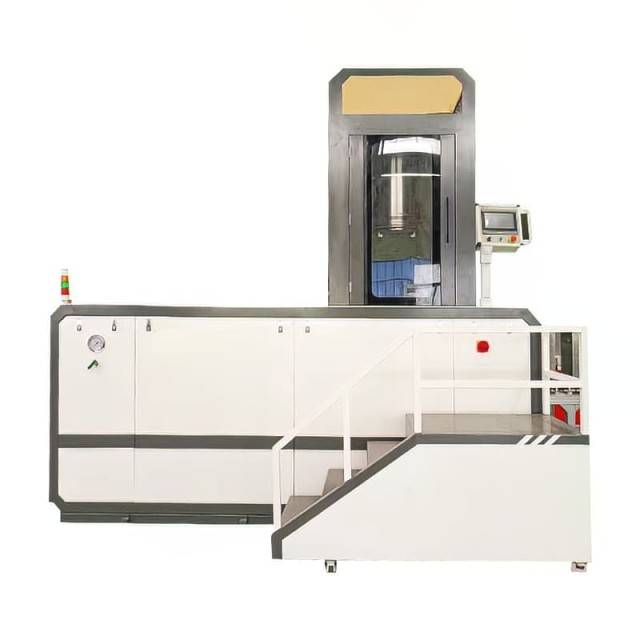

温間静水圧プレス (WIP)
温間静水圧プレス (WIP) は、形状が約 100°C までの温かい温度でプレスされる点でのみ CIP と異なります。 WIP は中温で機能し、プラスチック、ゴムなど、温度に関して特定の要件がある材料に適しています。
熱間静水圧プレス (HIP)
熱間静水圧プレス (HIP) では、完全に緻密な部品 (理論密度 100%) を得るために温度と圧力の両方を同時に適用し、主に高性能用途に最適な特性を必要とする人工セラミックスに使用されます。 HIP は作動温度が高いため、金属や合金などの高温が要求される材料に適しています。
静水圧プレスは、形状やサイズに関係なく、製品全体に均一かつ均等な力を加えます。したがって、セラミックおよび耐火物の用途に独自の利点をもたらします。製品の形状を正確な公差に合わせて形成する能力 (コストのかかる機械加工の削減) が、その商業的発展の大きな原動力となっています。
粉末を全方向から同じ圧力で圧縮し、潤滑剤を必要としないため、高密度で均一な密度が得られます。このプロセスにより、剛性金型内で一方向に圧縮された部品の形状を制限する多くの制約が取り除かれます。超合金、チタン、工具鋼、ステンレス鋼、ベリリウムなどの成形が困難で高価な材料にも適用でき、材料利用効率が高くなります。
静水圧プレスは、医薬品粒子や原材料を所定の形状に圧縮するために使用されます。この加圧システムを使用すると、粉末全体に均一な圧縮圧力がかかり、最終製品の均一な密度分布が保証されます。最も広く使用されている医薬品加工機械の 1 つです。
結論として、静水圧プレスは、一貫した特性を備えた高品質の材料を製造するための信頼性が高く効率的な方法であり、研究者や製造業者の間で同様に人気のある方法です。静水圧プロセスでは、粉末混合物の気孔率を低減することで、粉末圧縮体からさまざまな種類の材料を製造できます。このプロセスには、密度の向上、機械的特性の向上、材料の純度の向上など、いくつかの利点があります。高性能材料の需要が高まるにつれ、静水圧プレス技術は材料科学分野でますます重要な役割を果たすことが期待されています。
冷間静水圧プレス: 周囲温度で粉末を圧縮する
冷間静水圧プレス (CIP) は、液体媒体中で粉末に均一な圧力を加えることにより、周囲温度で粉末を圧縮するプロセスです。このプロセスにより、極めて高密度、均一な微細構造、および改善された機械的特性を備えた材料の製造が可能になります。
CIP プロセス
CIP プロセスでは、乾燥または半乾燥粉末をエラストマー容器に入れて加圧液体に浸します。次に、粉末に全方向から均等な圧力を加え、粉末を圧縮して均質な固体の塊にします。エラストマー容器の採用により、複雑な形状も高精度に製造できます。
CIPのメリット
CIP プロセスには、従来の製造方法に比べていくつかの利点があります。 1 つは、非常に高密度、均一な微細構造、および改善された機械的特性を備えた材料を生成することです。このプロセスは、複雑な形状を高精度で製造するためにも使用できます。さらに、CIP は従来の製造方法と比較して廃棄物とエネルギー消費を削減します。
CIPが制作した素材
CIP は、セラミック、金属、複合材料などの高性能材料の製造に革命をもたらしました。静水圧法で製造されるセラミック製品の範囲は広く、ボール、チューブ、ロッド、ノズル、ヒューズチューブ、注水チューブ、照明チューブ、砥石車、ナトリウム硫黄電池電解液、点火プラグ絶縁体、下水管、食器、るつぼなどが含まれます。 、酸素センサー、セントラルヒーティング水ポンプシャフト、およびロケットノーズコーン。
冷間等方圧プレスと熱間等方圧プレス
冷間静水圧プレス (CIP) は、未加工部品を周囲温度で圧縮するために使用されます。一方、熱間静水圧プレス (HIP) は、高温で固体拡散によって部品を完全に強化するために使用されます。 HIP は、焼結 PM 部品から残留気孔を除去するためにも使用できます。
結論
要約すると、冷間等方圧加圧 (CIP) は材料科学における変革をもたらします。これは、従来の製造方法ではかつては達成できなかった、優れた特性を備えた材料を製造する新しい方法を提供します。より多くの業界が高性能材料生産の可能性を認識するにつれて、CIP の使用は今後数年間でさらに普及すると予想されます。
等方静水圧プロセスの利点: 一貫した収縮と低い内部応力
一貫した収縮
冷間等方圧プレス (CIP) は、他のプレス方法にはない独自の利点を提供することで、材料科学の分野に革命をもたらしました。 CIP プロセスでは、材料にあらゆる方向から高い圧力がかかり、一貫した収縮が生じます。このプロセスは、均一な密度と高い強度が必要な複雑な形状や部品の製造に特に役立ちます。 CIP によって生成される一貫した収縮は、不均一な収縮を生成して最終製品の欠陥につながる可能性がある他のプレス方法に比べて大きな利点です。
低い内部応力
CIP プロセスは、完成品の内部応力が低いことでも知られています。これは、圧力が全方向から均一に加えられるため、材料全体に応力がより均一に分散されます。内部応力が低いため、高い信頼性と耐久性が必要な部品の製造に最適な方法です。航空宇宙産業、自動車産業、医療産業は、高性能材料の需要が高いほんの一例にすぎません。 CIP によって生成される内部応力が低いため、高い信頼性と耐久性が必要な部品の製造に最適な方法です。
優れた機械的特性
CIP プロセスは、一貫した収縮と低い内部応力に加えて、従来のプレス法と比較して材料に優れた機械的特性を提供することも知られています。すべての方向から均一な圧力が加えられることで、材料の粒子がより均一に分布し、より強力で耐久性のある完成品が得られます。これは、極端な条件に耐えるための高性能材料が必要とされる航空宇宙や自動車などの業界では特に重要です。
廃棄物を最小限に抑える
CIP プロセスは効率が高く、廃棄物を最小限に抑えて複雑な部品を製造できます。これは、圧力が全方向から均一に加えられるため、材料の粒子がより均一に分布し、より強力で耐久性のある完成品が得られるためです。これにより、材料コストが節約されるだけでなく、廃棄物が最小限に抑えられるため、製造時の環境への影響も軽減されます。
多用途性
CIP プロセスは非常に汎用性が高く、金属、セラミック、複合材料などの幅広い材料に使用できます。これは、さまざまな業界のさまざまな部品を製造するための理想的な方法となります。 CIP プロセスが幅広い材料に使用できるのは、全方向から均一に圧力を加えることができるためです。
結論として、冷間静水圧プレスは、他のプレス方法に比べて独自の利点を提供する貴重な技術です。このプロセスによって生成される一貫した収縮と低い内部応力により、高い信頼性と耐久性が必要な部品を製造するのに理想的な方法となります。 CIP プロセスは効率も高く、廃棄物が最小限に抑えられ、幅広い材料に使用できる汎用性があります。
静水圧プレスの欠点: 精度と生産速度の低下
静水圧プレスは高品質の材料を製造するための多用途な方法ですが、いくつかの欠点があります。静水圧プレスの主な欠点の 1 つは、他のプレス方法と比較して精度と生産速度が低い可能性があることです。
均一化に時間がかかる
等方圧プレスは、均一性を達成するために一定の圧力調整が必要なため、完了までに長い時間がかかります。このプロセスでは、加圧された液体で満たされたチャンバーに材料を配置し、すべての面に同じ量の圧力を加えます。これにより、材料全体に圧力が均一に分散され、欠陥や弱点を排除するのに役立ちます。ただし、均一性を維持するために一定の圧力調整が必要なため、処理時間が長くなる可能性があります。
高価な機器
さらに、静水圧プレスで使用される装置はより高価で操作が難しい場合があり、そのため生産コストが増加する可能性があります。このプロセスには、加圧チャンバーや材料を包み込む柔軟な金型などの特殊な装置が必要です。高価な装置を使用すると生産コストが増加する可能性があり、静水圧プレスの費用が他のプレス技術よりも高価になります。
複雑な形状には不向き
静水圧プレスは複雑な形状の製造には適していません。このプロセスでは、粉末を柔軟な型に封入して圧縮し、次に加圧チャンバーに置きます。圧力が金型に均一に加えられ、粉末が固体の塊に圧縮されます。ただし、柔軟な金型を使用するということは、静水圧プレスでは一軸プレスのように正確な寸法のグリーンボディを提供できないことを意味します。これは、静水圧プレスが正確な寸法を必要とする複雑な形状の製造には適していないことを意味します。
これらの欠点にもかかわらず、静水圧プレスは、航空宇宙、自動車、医療機器などの幅広い用途で使用される高品質、高強度の材料を製造するための非常に効果的な方法であり続けています。材料科学が進歩し続けるにつれて、静水圧プレスの新しく改良されたバージョンが開発され、その潜在的な用途と利点がさらに拡大する可能性があります。

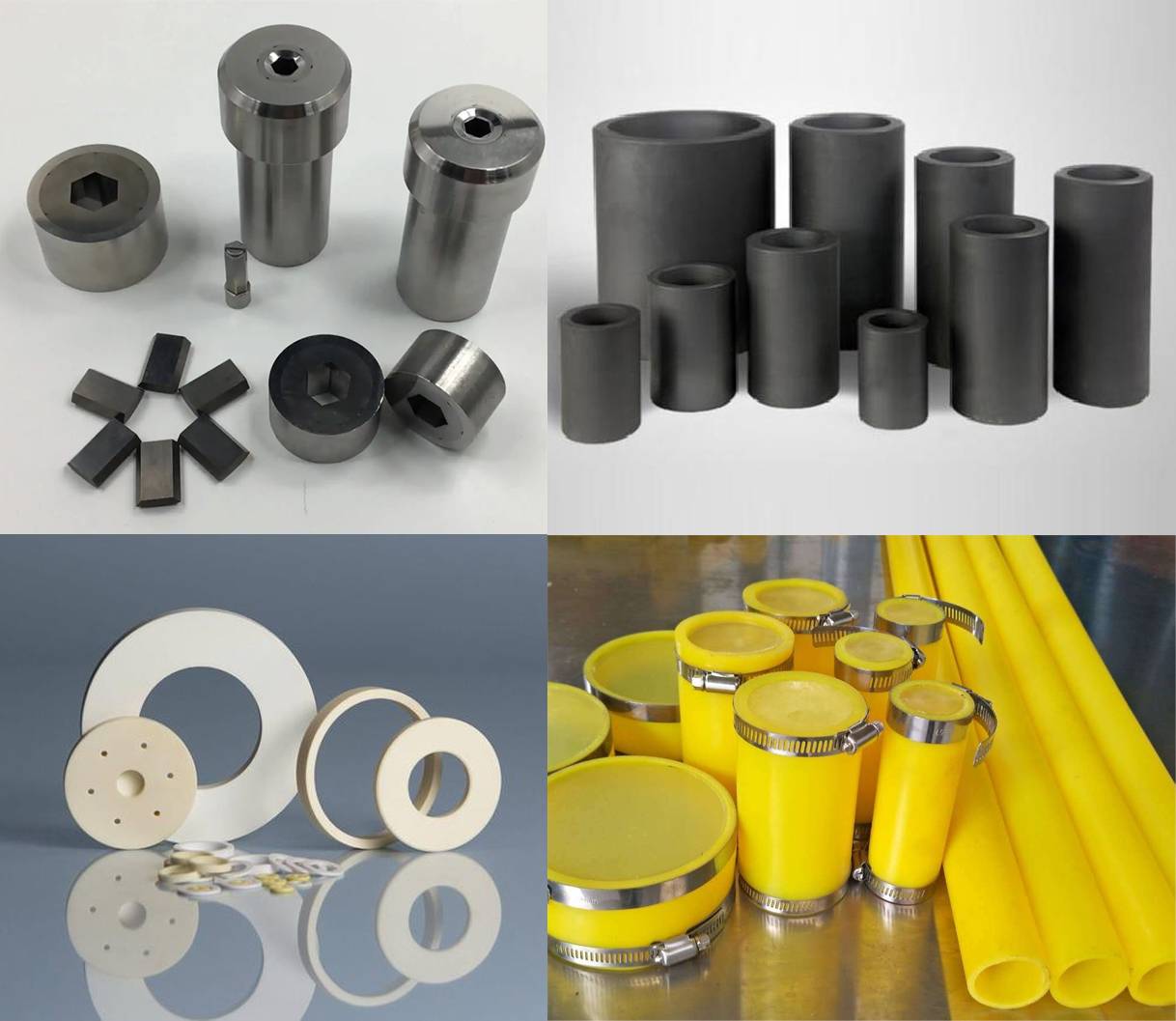

静水圧プロセスによって製造されるセラミック製品の範囲
冷間静水圧プレス (CIP) は、機械的特性が向上した高密度セラミック部品を製造するための、コスト効率が高く多用途な技術です。 CIP で製造されるセラミック製品の範囲は膨大であり、この技術は複雑な内部構造を持つ複雑な形状を製造するのに最適です。
タービンブレードとベアリング
CIP の一般的な用途の 1 つは、タービン ブレードとベアリングの製造です。 CIP プロセスにより、製品全体にわたって均一な密度と機械的特性を備えた、複雑で複雑な形状の製造が可能になります。 CIPプロセスで製造されたタービンブレードとベアリングは耐久性が高く、優れた性能を発揮します。
医療用インプラントと歯科修復
CIP は、医療用インプラントや歯科修復物の製造にも使用されます。 CIP プロセスにより、より優れたフィット感と機能性を提供する、複雑なカスタム設計のインプラントと修復物の製造が可能になります。 CIP で製造されたインプラントと修復物は高密度で機械的特性があり、耐久性が高く長持ちします。
耐火物および電気絶縁体
CIP は耐火物や電気絶縁体の製造にも一般的に使用されます。 CIP プロセスにより、優れた断熱特性と電気絶縁特性を備えた高密度で均一な材料の製造が可能になります。 CIP プロセスで製造された耐火物と電気絶縁体は信頼性が高く、耐久性が高くなります。
スパッタリングターゲットとバルブコンポーネント
この技術は、スパッタリングターゲットの圧縮、エンジン、通信、エレクトロニクス、航空宇宙、自動車用途でのシリンダー摩耗を軽減するために使用されるバルブコンポーネントのコーティングなどの新しい用途に拡大されています。 CIP で製造されたスパッタリング ターゲットとバルブ コンポーネントは、優れた性能と耐久性を備え、信頼性とコスト効率が高くなります。
その他のファインセラミックス
CIPは窒化ケイ素、炭化ケイ素、窒化ホウ素、炭化ホウ素、ホウ化チタン、スピネルなどの幅広いファインセラミックスの製造に使用されています。 CIP で製造されたファインセラミックスは、優れた機械的、熱的、電気的特性を備えており、幅広い用途に非常に適しています。
結論として、冷間静水圧プレス (CIP) は、機械的特性が向上した幅広いセラミック製品を製造するための多用途でコスト効率の高い技術です。 CIP プロセスは、複雑な内部構造を備えた複雑な形状の製造を可能にし、タービンブレードとベアリング、医療用インプラントと歯科修復物、耐火材料と電気絶縁体、スパッタリングターゲットとバルブコンポーネントなどの幅広い用途に最適です。その他ファインセラミックス。
他の製造方法との比較: ダイコンパクション、押出成形、スリップキャスティング、射出成形
ダイ圧縮、押出、スリップキャスティング、および射出成形は、業界で一般的に使用されている製造方法の一部です。ただし、冷間静水圧プレス (CIP) と比較すると、一定の制限があります。
ダイコンパクション
ダイ圧縮は、複雑な形状を作成するための一般的な方法です。ただし、材料内で均一な密度を生成することはできません。これは、冷間プレス部品の密度分布に大きな影響を与えるダイ壁の摩擦によるものですが、CIP には存在しません。その結果、CIP ではより均一な濃度が得られます。
押し出し
押出成形は長い形状の製造に限定されており、小さな部品の製造には理想的ではありません。一方、CIP はあらゆる形状やサイズの高密度材料を製造できるため、材料製造の汎用性の高い方法となります。
スリップキャスティング
スリップキャスティングは低コストの方法ですが、高密度材料の製造には適していません。これに対し、CIP は、材料の形状やサイズに関係なく、高密度の材料を安定した品質で生産できます。
射出成形
射出成形は、高品質の部品を製造できる高価な方法です。ただし、大きくて複雑な形状を作成するには理想的ではありません。一方、CIP を使用すると、一軸プレスよりも複雑な形状を圧縮することができます。さらに、CIP におけるダイウォール潤滑剤の除去により、より高いプレス密度が可能になり、最終焼結前または最終焼結中の潤滑剤除去に関連する問題が解消されます。
結論として、ダイ圧縮、押出、スリップキャスティング、および射出成形にはそれぞれ独自の利点がありますが、CIP は、材料の形状やサイズに関係なく、一貫した品質で高密度材料を製造するための優れた選択肢として際立っています。
冷間静水圧プレスの用途: セラミック粉末の圧縮、グラファイト、耐火物、電気絶縁体の圧縮、歯科および医療用途向けのその他のファインセラミックス
冷間静水圧プレス (CIP) は、室温で液体媒体 (通常は水) を使用して、物体にあらゆる面から均一な圧力を加えるプロセスです。 CIP 技術は、セラミック粉末の固化、グラファイト、耐火物、電気絶縁体の圧縮、歯科および医療用途のその他のファイン セラミックスなどの材料科学で広く使用されています。このセクションでは、CIP のアプリケーションについて詳しく説明します。
セラミック粉末の固化
CIP はセラミック粉末の密度を高め、気孔率を減らすために使用され、その結果、強度や硬度などの機械的特性が向上するため、セラミック業界の変革者となっています。 CIP は、他の技術では製造が難しい材料を製造するために使用されます。セラミック産業で CIP を使用して製造される製品には、耐火物ノズル、ブロック、るつぼなどがあります。超硬合金、等方性グラファイト、セラミック絶縁体、特殊化学用途用チューブ、フェライト、金属フィルター、プリフォーム、プラスチックチューブおよびロッド。
黒鉛の圧縮
CIP はグラファイトの圧縮にも使用されます。グラファイトは、その優れた電気伝導性と熱伝導性により、エレクトロニクス産業で広く使用されている材料です。 CIP は、グラファイト粉末を強化して、強度、密度、導電率を向上させた緻密で均一なブロックにするために使用されます。
耐火物
耐火物は、溶けたり変形したりすることなく高温に耐えることができる材料です。炉、窯、焼却炉などの用途に使用されます。 CIP は、るつぼ、ノズル、および高温に耐えることができるその他の形状などの耐火材料を製造するために使用されます。 CIP プロセスでは、均一な密度の耐火物が生成され、内部応力が軽減され、亀裂、ひずみ、積層が除去されます。
電気絶縁体
CIP は、歯科および医療用インプラントの製造において移植を成功させるために重要な電気絶縁体を製造するために使用されます。 CIP によって生成される材料の均一性と密度は、注入プロセスを成功させるために不可欠です。このプロセスにより、強度や硬度などの機械的特性が向上した絶縁体が製造されます。
その他歯科・医療用ファインセラミックス
CIP は、歯科および医療用途で使用される他のファインセラミックの製造にも使用されます。これらのセラミックは、生体適合性、生物活性、放射線不透過性などのユニークな特性を備えています。 CIP は、インプラント、歯科用ブリッジ、その他の歯科および医療機器などのセラミックの製造に使用されます。
結論として、冷間静水圧プレス (CIP) は材料の製造方法と使用方法に革命をもたらしました。これは、幅広い用途向けに新しく改良された材料の開発を常に模索している材料科学者やエンジニアにとって不可欠なツールです。材料科学における CIP の用途は多岐にわたり、優れた機械的特性を備えた高密度で均一な材料を生成するその独自の能力により、CIP は材料科学分野の革新的な存在となっています。
結論: 材料科学におけるゲームチェンジャーとしての冷間静水圧プレス
結論として、冷間静水圧プレス (CIP) は材料科学における革新的な技術であり、セラミック粉末の固化、グラファイト、耐火物、電気絶縁体の圧縮、歯科および医療用途向けのその他のファイン セラミックに独自の方法を提供します。 CIP テクノロジーは幾何学的制限のない均一性を提供し、一貫した収縮と低い内部応力をもたらします。 CIP は、ダイ圧縮、押出、スリップキャスティング、射出成形などの他の製造方法と比較して精度と生産速度が低くなりますが、特定の用途では魅力的なオプションとなる利点があります。 CIP 技術の新たな用途への拡大により、将来的には材料科学のさらなる進歩が期待できます。
