ナノ粒子合成の蒸着法とは?5つのポイントを解説

ナノ粒子合成のための蒸着法は、ナノテクノロジーで用いられる高度な技術である。

物理的気相成長法(PVD)と化学的気相成長法(CVD)を用いる。

これらの方法は、固体表面に原子スケールで材料の薄層を堆積させるために不可欠である。

このプロセスは、均一なコーティングやナノ構造を、その特性を正確に制御しながら製造するために極めて重要である。

1.物理蒸着法(PVD)

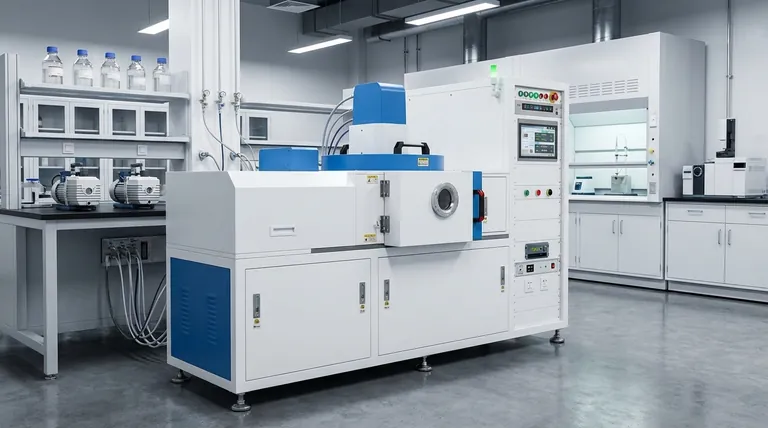

ナノ粒子合成の蒸着法とは?5つのポイントを解説

PVDは、蒸着する材料を固体の状態から真空条件下で気化させるプロセスである。

このプロセスには、いくつかの重要なステップがあります:

1.1 蒸発

原料は粉末状であることが多く、昇華するまで非常に高温に加熱され、固体から直接蒸気に変わる。

1.2 輸送

気化した原料は、真空チャンバーを通って基板に運ばれる。

1.3 反応

場合によっては、蒸着前の気相中で反応が起こることもある。

1.4 蒸着

蒸気が基板上で凝縮し、材料の薄膜または層が形成される。

スパッタコーティングやパルスレーザー蒸着(PLD)などのPVD技術は、高純度で均一なコーティングを実現するために使用される。

これらのコーティングは、ナノワイヤーやナノベルトの成長など、ナノテクノロジー分野での応用に不可欠である。

2.化学蒸着(CVD)

CVDでは、気体状態の化学前駆体を使用する。

このプロセスは反応室内で行われ、気体が反応して基板上に堆積する固体材料を形成する。

CVDは複雑な構造を作るのに特に有効で、制御することで特定の特性を持つ膜を作ることができる。

3.ボトムアップ蒸着法

PVDもCVDもボトムアップ成膜法と考えられている。

これらの方法では、膜は基板上に原子ごとに構築される。

これにより、ナノ粒子やナノ構造の合成において重要な、膜厚と均一性の精密な制御が可能になる。

4.応用と利点

ナノ粒子合成に真空蒸着を用いることには、いくつかの利点がある。

これには、従来の方法では達成できなかった均一なコーティングを作成する能力が含まれる。

こうした技術の応用は、ライフサイエンス、ナノ医療、フォトニクス、センサー、ガラスコーティングなど、さまざまな産業に及ぶ。

蒸着プロセスを原子レベルで制御する能力により、バルクにはないユニークな特性を持つ材料を作り出すことができる。

このため、真空蒸着はナノテクノロジー分野における重要な技術となっている。
