石英管の温度とは？高温アプリケーションのための重要な洞察

石英管の温度は、主に石英材料の種類とその熱特性によって決まる。石英管は熱安定性が高く、熱衝撃に強いため、一般的に管状炉に使用される。石英管の最高使用温度は、石英のグレードや純度にもよりますが、通常1100℃～1200℃です。しかし、この温度は炉の設計、発熱体、炉内の温度ゾーンの存在によって変化します。正確な温度制御は熱電対を使用して達成され、均一な加熱を保証し、石英管や炉を損傷する可能性のある過熱を防止します。

キーポイントの説明

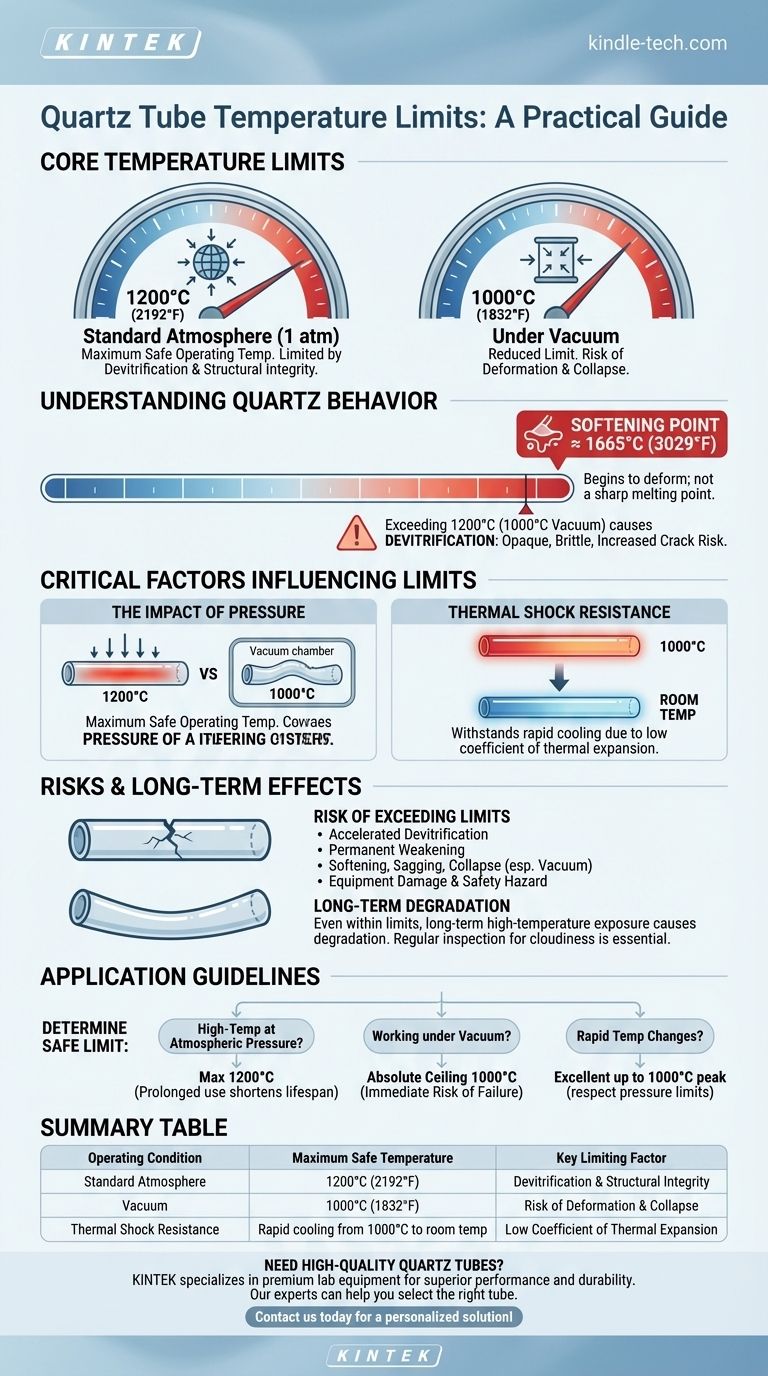

水晶管の最高温度:
- 水晶管は高温に耐えるように設計されており、一般的な最大動作温度範囲は1100℃～1200℃である。この範囲は石英材料の純度とグレードに影響される。例えば、高純度の溶融石英は、低級石英に比べてより高い温度に対応できる。
- 石英管の耐熱温度は、3000℃まで耐えられるグラファイトのような材料より低いが、石英はその透明性、化学的不活性、耐熱衝撃性から好まれている。
管状炉設計の役割:
- 石英管炉石英管炉は動作温度を決定する上で重要な役割を果たします。炉の発熱体、断熱材、制御システムは、石英管の温度限界に適合していなければなりません。
- 管状炉は均一な温度ゾーンを形成するよう設計されており、石英管と内部の試料が一貫した加熱を受けることを保証します。これは、精密な熱条件を必要とする用途に不可欠です。
温度制御メカニズム:
- 管状炉の温度は熱電対からのフィードバックで調整される。これらの装置は炉内の温度を監視し、所望の温度を維持するように発熱体を調整します。
- 過加熱や石英管の定格温度を超えると、材料の劣化やクラック、故障につながる可能性があります。従って、炉を指定された範囲内で運転することが極めて重要である。
他の管材との比較:
- 石英管は管状炉に使用されるいくつかの材料の一つである。アルミナ、グラファイト、耐火性金属などの他の材料は、それぞれ異なる温度耐性を持っています。例えば
  - アルミナ管は1800℃までの温度に耐えることができる。
  - グラファイト管は3000℃までの極端な温度に対応できる。
  - ニッケル合金のような耐火合金や金属は、特殊な高温用途に使用されます。
- チューブ材料の選択は、特定の用途と要求される温度範囲に依存します。
用途と制限:
- 石英管は、半導体プロセス、化学蒸着（CVD）、熱アニールなど、高純度と熱安定性が不可欠な用途に広く使用されている。
- しかし、石英管は、1200℃以上の高温を必要とするような超高温用途には適さない。そのような場合は、グラファイトやアルミナのような材料が好まれる。
安全性と操作上の考慮事項:
- 石英管ファーネスを使用する際には、オーバーヒート、熱衝撃、石英管への機械的ストレスを防止するため、安全ガイドラインを遵守する必要があります。
- ユーザーは、炉が定格温度範囲内で運転され、石英管が損傷を避けるために適切に支持され、整列されていることを確認しなければなりません。

これらの要点を理解することで、ユーザーは石英管炉の選択と運用について、それぞれの用途に応じた十分な情報を得た上で決定することができます。

総括表

アスペクト	詳細
最高温度範囲	1100℃～1200℃（石英グレードと純度による
主な特性	高い熱安定性、化学的不活性、耐熱衝撃性。
他のチューブとの比較	アルミナ（1800℃まで）、グラファイト（3000℃まで）、耐火金属。
用途	半導体プロセス、CVD、熱アニールなど。
安全上の注意	過熱や材料の劣化を避けるため、定格の範囲内で使用してください。
