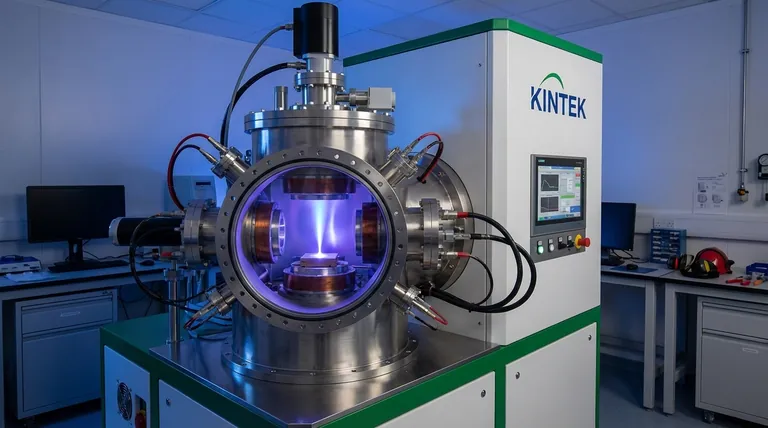

電子ビーム（Eビーム）技術とは？精密材料改質と薄膜蒸着

電子ビーム(E-beam)技術は、集束された電子ビームを使用して、制御された方法で材料を改質したり、薄膜を蒸着したりするプロセスである。このプロセスは、ポリマー架橋、材料分解、滅菌、薄膜蒸着などの用途に産業界で広く使用されている。この技術は真空環境で作動し、電子は加熱されたタングステンフィラメントから放出され、高電圧で加速され、磁場を利用してビームに集束される。ビームの運動エネルギーはターゲット材料に衝突すると熱エネルギーに変換され、蒸発または昇華する。その結果、蒸気が基板上に凝縮し、薄膜が形成される。このプロセスは高精度でエネルギー効率が高く、汎用性が高いため、エレクトロニクス、光学、医療機器などの用途に適している。

キーポイントの説明

電子ビーム発生:
- 加熱されたタングステンフィラメントから熱電子放出によって電子が放出される。
- 高電圧（通常5～10kV）がこの電子を加速する。
- 磁場は電子を微細な高エネルギービームに集束させる。
真空環境:
- プロセス全体は、空気分子による干渉を防ぐために真空チャンバー内で行われる。
- 真空は、電子ビームが妨げられることなく移動し、蒸発した材料が基板上に均一に堆積することを保証する。
エネルギー移動と材料蒸発:
- 電子ビームは、水冷るつぼに入れられたターゲット材料（金属、セラミックスなど）に向けられる。
- 電子の運動エネルギーは、衝突時に熱エネルギーに変換され、材料を加熱する。
- 金属は一般的に溶融してから蒸発するが、セラミックは直接昇華して蒸気相になる。
薄膜蒸着:
- 蒸発した材料は真空チャンバー内を移動し、基板上に凝縮する。
- 蒸着膜の厚さと均一性は、電子ビーム強度、基板の位置、回転などのパラメータを調整することによって制御されます。
電子ビーム加工の応用:
- ポリマー架橋:ポリマーの機械的、熱的、化学的特性を向上させる。
- 材料劣化:リサイクル工程で材料を分解するために使用される。
- 滅菌:医療・医薬品に有効。
- 薄膜蒸着:半導体製造、光学コーティング、電子機器に使用。
電子ビーム技術の利点:
- 蒸着プロセスの高精度と制御。
- 金属、セラミック、複合材料を含む幅広い材料の蒸着が可能。
- 他の成膜方法と比べてエネルギー効率が高く、環境に優しい。
- 応力を最小限に抑えた緻密で堅牢なコーティングの形成に適しています。
プロセスの強化:
- 反応性ガス（酸素、窒素など）を導入して非金属膜を蒸着することができる。
- イオンビームの支援により、蒸着膜の密着性と密度を向上させることができる。
- コンピューター制御システムにより、真空レベル、加熱、基板の移動を正確に制御することができます。
産業用アプリケーション:
- エレクトロニクス:半導体および電子部品用薄膜の成膜。
- 光学:レンズとミラーの精密光学コーティングの作成。
- 医療機器:インプラントや手術器具の滅菌とコーティング
- 食品加工:食品の殺菌と保存

要約すると、電子ビーム加工は、高エネルギー電子の制御された応用を活用して、材料を改質したり薄膜を蒸着したりする、多用途で効率的な技術である。その精度、エネルギー効率、応用範囲の広さにより、電子機器からヘルスケアに至るまで、さまざまな産業で貴重なツールとなっている。

総括表

主な側面	詳細
電子ビーム発生	高電圧で加速されたタングステンフィラメントから放出される電子。
真空環境	電子ビームの進行が妨げられず、均一な材料蒸着が可能。
エネルギー移動	電子の運動エネルギーを熱エネルギーに変換し、物質を蒸発させる。
薄膜蒸着	蒸発した材料は基板上に凝縮し、精密な薄膜を形成する。
用途	ポリマーの架橋、滅菌、材料の劣化など。
利点	高精度、エネルギー効率、汎用性
産業用途	エレクトロニクス、光学、医療機器、食品加工。
