その核となる誘導溶解炉の設計は、優雅なほどにシンプルです。それは、特殊な電源、水冷式の誘導コイル、耐火材でできたるつぼという3つの主要なコンポーネントで構成されています。この設計の目的は、加熱要素からの直接的な接触なしに、るつぼ内に置かれた導電性金属のチャージを電磁気の原理を利用して加熱し、溶解することです。
誘導炉設計の背後にある本質的な洞察は、非接触加熱の使用です。強力な磁場を生成することで、炉は金属チャージ自体を熱源に変え、迅速で効率的かつクリーンな溶解をもたらします。
核となる原理：誘導がいかに熱を生成するか
全体の設計は、変圧器と非常によく似た機能を持つ電磁誘導の原理に基づいて構築されています。炉の誘導コイルは一次巻線として機能し、溶解される金属は単巻の二次巻線として機能します。
電源：炉のエンジン
プロセスは電源から始まります。この洗練されたユニットは、グリッドからの標準的な低周波交流（AC）を高電流の中周波交流に変換します。
この周波数変換は、加熱効果の強度を決定するため、非常に重要です。
誘導コイル：磁場の生成
中周波電流は、通常、中空の銅管でできた多巻コイルに送られます。冷却剤（通常は水）がこの管内を循環し、運転中に発生する莫大な熱を管理します。
この通電されたコイルは、その内部および周囲の空間に強力で急速に変化する磁場を生成します。
るつぼ：溶解物の収容
るつぼは、誘導コイルの内部にありますが、接触しないように配置された耐熱性（耐火性）材料でできた容器です。その役割は、金属チャージが固体から液体へと変化する間、しっかりと保持することです。
るつぼの材料は、極端な温度に耐え、溶融金属と反応しないように慎重に選ばれ、最終製品の純度を保証します。
金属チャージ：誘導のターゲット
導電性金属チャージが るつぼ内に置かれると、コイルからの磁場がそれを通過します。この変化する磁場は、金属自体の中に強力な電流（渦電流として知られる）を誘導します。
金属の自然な電気抵抗は、これらの渦電流の流れに抵抗し、ジュール加熱と呼ばれるプロセスを通じて莫大な熱を生成します。この内部熱生成が、金属を迅速かつ効率的に溶解させる原因となります。
設計における主要な支持コンポーネント
電源、コイル、るつぼが核を形成する一方で、他のコンポーネントも安全で効率的な運転に不可欠です。
ヨーク：エネルギーの保護と集中
通常、積層鋼でできた磁気ヨークは、コイルの外側に配置されることがよくあります。これらには2つの目的があります。構造的なサポートを提供することと、さらに重要なことに、磁場を閉じ込めて、それが漏れて近くの構造コンポーネントを加熱するのを防ぐことです。
これにより、磁気エネルギーを金属チャージに集中させ、炉全体の効率を向上させるのにも役立ちます。
冷却システム：極端な熱の管理
誘導コイルは莫大な電流を流すため、かなりの熱を発生させます。銅コイル自体が過熱して溶融するのを防ぐためには、堅牢な水冷システムが不可欠です。
このシステムは、あらゆる誘導炉設計において、安全上および運用上の重要な機能です。
特定の用途向けの設計バリエーション
誘導炉の基本的な設計は、小規模な宝飾品製造から大規模な工業鋳造まで、特定のニーズに合わせて調整できます。
コンパクトでポータブルな炉
金や銀のような貴金属を少量溶解する場合、炉はコンパクトで軽量に設計されます。これらのユニットは、迅速な温度上昇とエネルギー効率を優先し、多くの場合、少量のバッチをわずか数分で溶解できます。

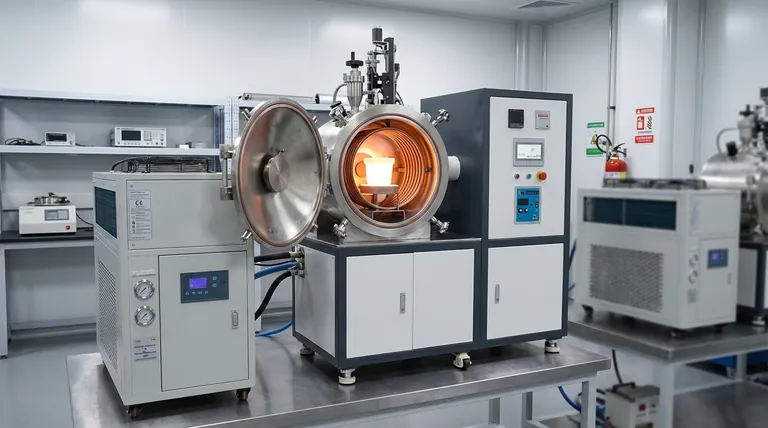

真空誘導炉
反応性の高い金属（チタンなど）を溶解する場合や、非常に高い純度が必要な場合は、真空誘導炉が使用されます。この設計では、コイルとるつぼの組み立て全体が密閉された水冷式のステンレス鋼チャンバー内に配置されます。
高真空ポンプシステムが空気やその他のガスを除去し、プロセス中に溶融金属が酸化したり汚染されたりするのを防ぎます。
目標に合った適切な選択をする
最適な炉の設計は、溶解される材料と望ましい結果に完全に依存します。
- 高純度または反応性金属が主な焦点の場合：雰囲気からの酸化や汚染を防ぐために、真空誘導炉の設計が必要です。
- 少量バッチまたは貴金属が主な焦点の場合：コンパクトで高周波の設計は、最速の溶解時間と最高のエネルギー効率を提供します。
- 大規模な工業鋳造が主な焦点の場合：核となる設計原理がスケールアップされ、より堅牢な電力供給、高度な冷却システム、耐久性のある耐火ライニングが必要になります。
最終的に、誘導炉の設計は、溶解される材料の特定の要求に合わせて調整された、制御された非接触エネルギー伝達の傑作です。
概要表：
| コンポーネント | 主な機能 | 主な特徴 |
|---|---|---|
| 電源 | グリッドACを中周波ACに変換 | 強力な加熱効果を可能にする |
| 誘導コイル | 交流磁場を生成 | 水冷式中空銅管 |
| るつぼ | 溶解中に金属チャージを保持 | 耐熱性耐火材製 |
| 金属チャージ | 二次巻線として機能 | 誘導渦電流により内部で加熱 |
