垂直炉とは何ですか？デリケートなプロセスにおける優れた温度均一性を実現

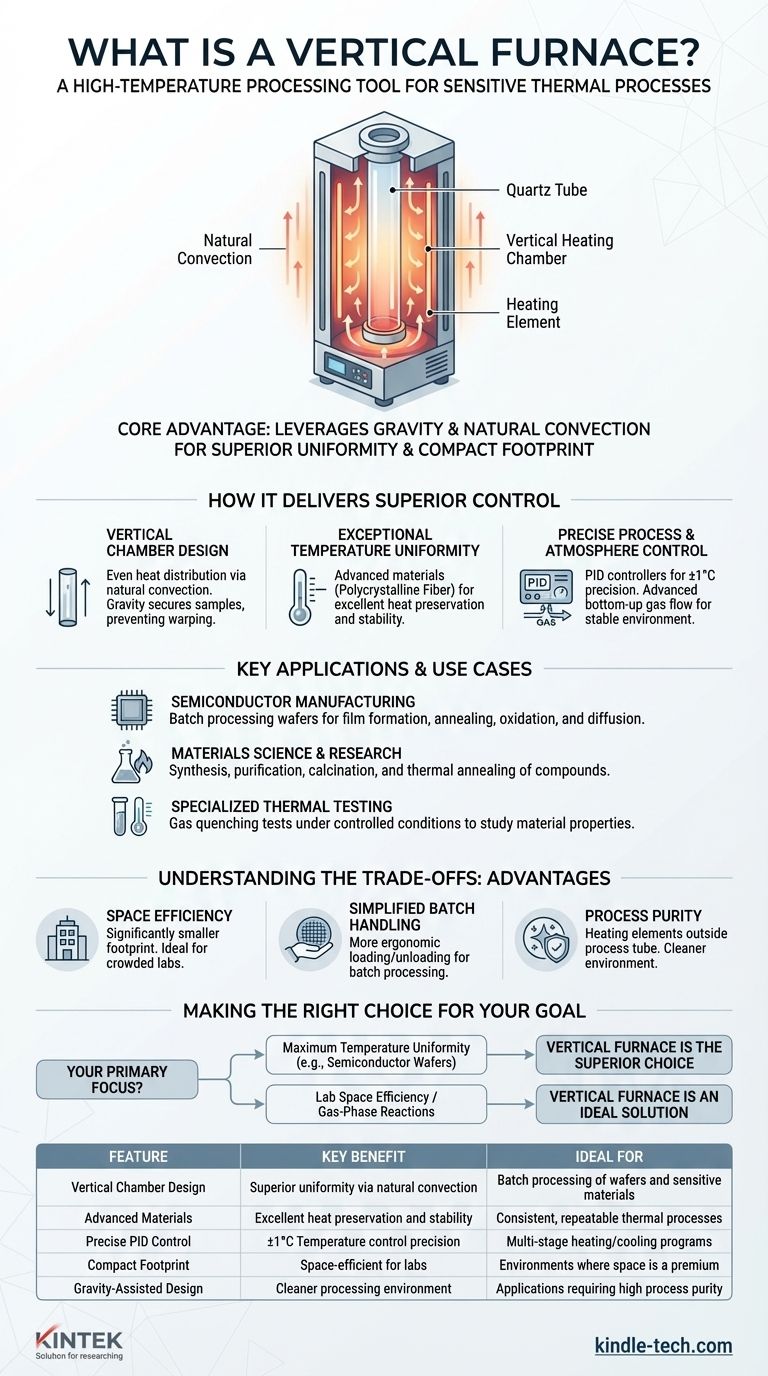

垂直炉とは、本質的に高温処理ツールであり、加熱チャンバー（通常は石英チューブ）が水平ではなく垂直に配置されています。この設計は、主に半導体製造における成膜やアニーリングなどの非常にデリケートな熱処理プロセスや、先進的な材料研究で使用されます。

垂直炉の根本的な利点はその設計にあります。加熱チューブを垂直に配置することで、重力と自然対流を利用し、限られた設置面積内で複数のサンプルにわたって優れた温度均一性とプロセスの再現性を実現します。

垂直炉がいかに優れた制御を実現するか

垂直炉の有効性は偶然ではなく、精度と再現性を中心とした設計思想の直接的な結果です。いくつかの主要な要素が連携してこれを実現しています。

システムの心臓部は、加熱素子に囲まれた高純度の石英チューブです。

チューブを垂直に配置することで、自然対流によって熱がより均一に分散され、水平炉でしばしば見られる温度勾配が最小限に抑えられます。

この向きはまた、重力を利用してウェーハやサンプルをしっかりと固定し、反りを防ぎ、制御された雰囲気への均一な暴露を保証します。

これらの炉では、炉床に多結晶ファイバーなどの先進的な材料が使用されることがよくあります。

この材料は優れた蓄熱性と高い反射率を提供し、処理ゾーン全体にわたってバランスの取れた安定した温度場を作り出します。

その結果、バッチごとに極めて一貫性があり信頼性の高い結果が得られます。

最新の垂直炉には、洗練されたPID（比例・積分・微分）温度コントローラーが統合されています。

これらのシステムにより、多くの場合±1°Cの温度制御精度で、正確な多段階の加熱および冷却プログラムが可能になります。

また、チューブの下部からガスを導入する高度なガス流量制御システムも備えています。この方法は、粒子を加熱ゾーン内に均一に浮遊させることができるため、化学気相成長などのプロセスに理想的です。

垂直炉の独自の利点は、いくつかの重要な分野で不可欠なものにしています。

これは垂直炉の主要な分野です。成膜（堆積）、アニーリング、酸化、拡散などのプロセスにおけるウェーハのバッチ処理に不可欠です。優れた均一性はデバイスの歩留まりにとって極めて重要です。

実験室および産業環境において、これらの炉は無機および有機化合物の**合成、精製、焼成、熱アニーリング**を含む幅広い熱処理用途に使用されます。

垂直炉は、慎重に制御された真空または雰囲気条件下で**ガス焼き入れ試験**を実施するための好ましいツールでもあり、研究者が急速冷却後の材料特性を研究できるようにします。

非常に効果的である一方で、垂直炉を使用するという選択には、他のものよりも特定の用途に理想的となる特定の考慮事項が伴います。

垂直炉は、水平方向に広がるのではなく垂直に構築されるため、同等の水平炉よりも設置面積が大幅に小さくなります。これは、現代の、しばしば混雑した実験室やクリーンルームにとって優れた選択肢となります。

バッチ処理の場合、シリコンウェーハのカセットなどのサンプルを垂直システムに装填および取り出す作業は、長い水平チューブで行うよりも一般的に簡単で人間工学に基づいています。

垂直炉では、加熱素子はプロセスチューブの外側にあります。重力により粒子や汚染物質がサンプルから離れて下に落ちやすくなるため、この設計はよりクリーンな処理環境につながる可能性があります。

適切な熱処理装置の選択は、特定のプロセス要件と優先順位に完全に依存します。

デリケートなバッチプロセスにおける最大の温度均一性が主な焦点である場合： 半導体ウェーハ製造などの用途では、垂直炉が優れた選択肢となります。
性能を損なうことなく実験室のスペース効率が主な焦点である場合： コンパクトな垂直設置面積は、スペースが貴重な研究環境にとって理想的なソリューションです。
ガス相反応や堆積が主な焦点となる場合： 下から上へのガスの流れを持つ垂直設計は、粒子を均一に浮遊させるための優れた安定した環境を提供します。

結局のところ、垂直炉の選択は、要求の厳しい熱用途におけるプロセスの安定性、再現性、および空間効率への投資となります。
