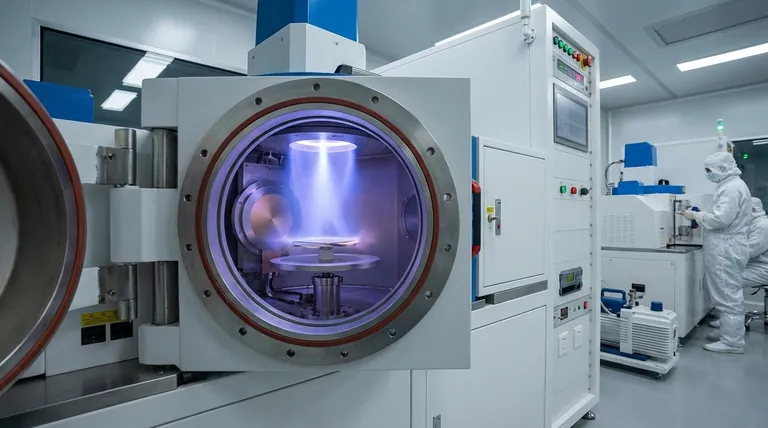

物理気相成長（PVD）プロセスとは何ですか？高性能薄膜コーティングのためのガイド

核心的に、ご質問のプロセスは物理気相成長、すなわちPVDとして知られています。これは、固体材料を真空環境下で蒸発させ、その後、原子レベルで基板上に堆積させて高性能で機能的な薄膜を形成する、一連の真空成膜手法です。

決定的な違いは名称そのものにあります。物理気相成長は、気体前駆体や化学反応に頼る化学プロセスとは異なり、加熱やイオン衝撃といった純粋に物理的な手段を用いて固体材料を蒸気に変えます。

PVDの仕組み：固体から薄膜へ

物理気相成長は単一のプロセスではなく、一連の技術のカテゴリーです。しかし、すべてのPVDプロセスは、高真空チャンバー内で発生する基本的な3段階のシーケンスを共有しています。

ステップ1：コーティング材料の蒸発

最初のステップは、固体源材料（「ターゲット」として知られる）から蒸気を作り出すことです。これは主に2つの物理的メカニズムによって達成されます。

熱蒸発：この方法では、源材料を真空中で加熱し、溶融させてから蒸発させます。生成された蒸気はチャンバーを通過し、冷たい基板上に凝縮します。これは、冷たい鏡に水蒸気が凝縮するのと非常によく似ています。

スパッタリング：ここでは、ターゲット材料を高エネルギーイオン（通常はアルゴンなどの不活性ガス）で衝突させます。この衝撃は微視的なサンドブラストのように作用し、ターゲットの表面から原子を叩き落とします。これらの叩き出された原子が移動し、基板上に堆積します。

ステップ2：真空中の輸送

蒸発した後、原子または分子は源から基板へと移動します。この移動は高真空中で行われ、蒸発した原子が空気分子と衝突して膜を汚染したりプロセスを妨害したりするのを防ぎます。

ステップ3：堆積と膜の成長

蒸発した原子が基板に到達すると、その表面に凝縮します。時間の経過とともに、これらの原子は層をなして蓄積し、薄く、緻密で、密着性の高いコーティングを形成します。この最終膜の特性は、圧力、温度、成膜速度などのパラメータを調整することで精密に制御できます。

PVDとCVDの比較：決定的な違い

PVDと、参照資料で説明されている化学気相成長（CVD）を混同することはよくあります。適切な技術を選択するためには、この違いを理解することが不可欠です。

材料の源

PVDは、物理的に蒸発される固体源材料を使用します。これは、固体原子をターゲットから基板へ物理的に移動させることだと考えてください。

CVDは、気体源材料（前駆体）を使用します。これらのガスをチャンバーに導入し、基板表面で反応・分解させて膜を形成します。

化学の役割

PVDは非反応性の物理プロセスです。堆積される材料は、化学的に源材料と同じです。

CVDは化学プロセスです。膜は化学反応の生成物であり、その組成は初期の前駆体ガスとは異なる場合があります。

典型的なプロセス温度

PVDプロセスは一般的に低温（50〜600°C）で実施されます。これにより、プラスチックや特定の金属合金など、高温に耐えられない材料のコーティングにPVDが理想的になります。

CVDは、必要な化学反応を促進するために非常に高い温度（しばしば600°C以上）を必要とすることが多く、コーティングできる基板の種類が制限されます。

PVDのトレードオフの理解

PVDは強力ですが、万能の解決策ではありません。その有効性は、固有の限界を理解することにかかっています。

一方向（ライン・オブ・サイト）成膜

PVDは本質的に「一方向」のプロセスです。蒸発した原子は直線的に移動するため、深い凹部やアンダーカットのある複雑な三次元形状を均一にコーティングすることは困難です。

膜応力と密着性

不適切に制御されたPVDプロセスでは、膜内に高い内部応力が発生し、密着不良やひび割れにつながる可能性があります。耐久性があり、密着性の高いコーティングを作成するには、プロセスパラメータの管理が極めて重要です。

スパッタリングと蒸発の比較

蒸発は一般的に高速で低コストですが、膜構造の制御はあまりできません。スパッタリングはより多用途で、より優れた膜密度と密着性を提供し、複雑な合金の堆積を可能にしますが、多くの場合、より遅く複雑なプロセスです。

目標に合わせた適切な選択

適切な成膜技術の選択は、プロセスの能力と望ましい結果を一致させる必要があります。

• 熱に敏感な材料のコーティングを最優先する場合： 従来のCVDと比較して動作温度が大幅に低いため、PVDが優れた選択肢となります。
• 可能な限り最高の純度と密度を達成することを最優先する場合： スパッタリング（PVD法の一種）は、要求の厳しい光学用途や電子用途で最良の結果をもたらすことがよくあります。
• 複雑な3D形状を均一にコーティングすることを最優先する場合： CVDなどの非一方向性プロセスを検討するか、PVDシステム内で複雑な基板回転を使用する必要があるかもしれません。
• 金属または単純なセラミック膜の堆積を最優先する場合： 蒸発とスパッタリングの両方が優れたPVDの選択肢であり、選択は予算と望ましい膜品質によって異なります。

結局のところ、PVDが物理的な転送プロセスであることを理解することが、高度な機能性表面を作成するための独自の利点を活用する鍵となります。

要約表：

PVDの側面	主な特徴
プロセスタイプ	物理的（非反応性）
源材料	固体ターゲット
典型的な温度	低温（50〜600°C）
主要な手法	スパッタリング、熱蒸発
主な利点	熱に敏感な材料に最適
主な制限	一方向成膜
