化学気相成長法（CVD）は、高品質の薄膜やコーティングを成膜するための汎用性の高い技術であり、広く利用されている。このプロセスでは、ガス状の前駆体が基板表面で反応し、固体材料が形成される。CVDは、高純度、微細構造、優れた均一性を持つ膜を製造する能力で特に評価されており、半導体、オプトエレクトロニクス、その他の先端産業への応用に適している。CVDに必要な装置は特殊であり、最適な性能と結果を得るためには慎重に選択する必要がある。

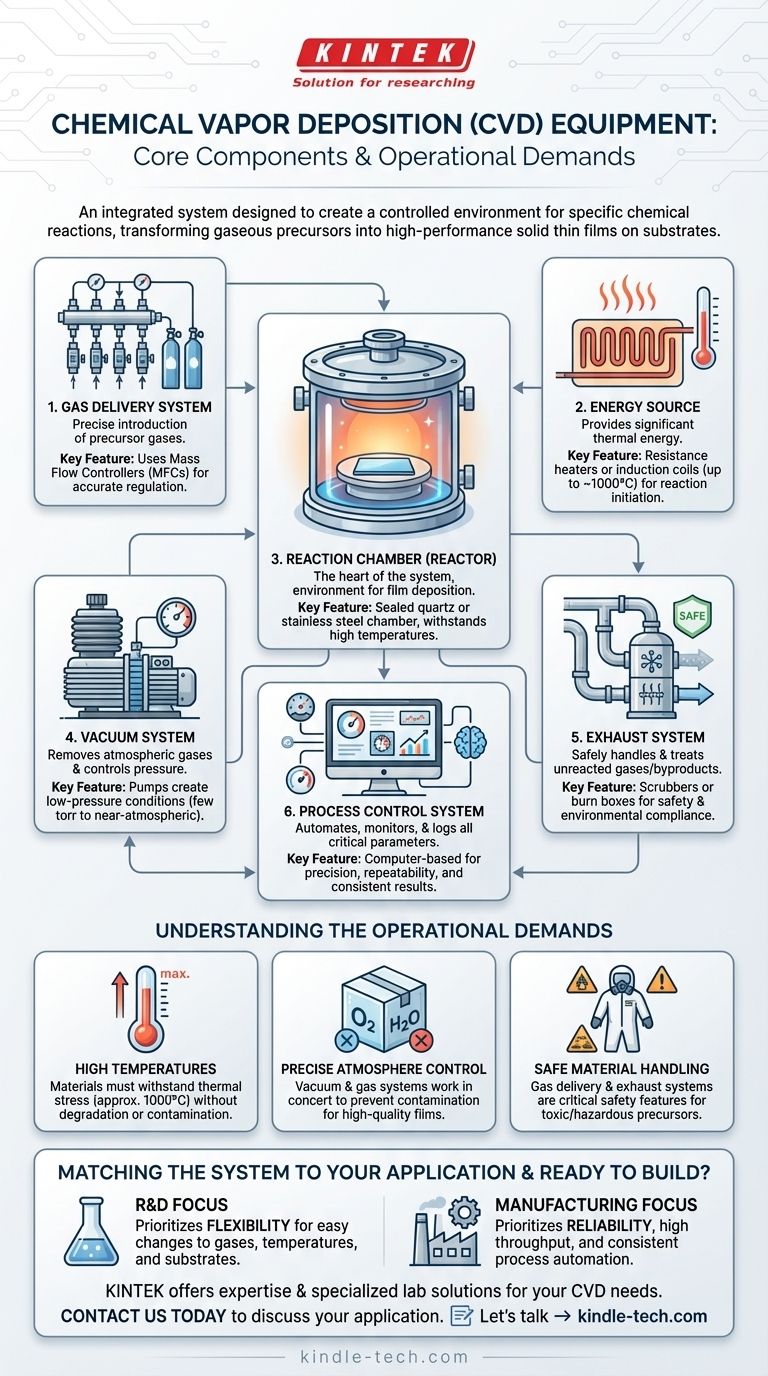

主なポイントを説明します：
-
CVDリアクターチャンバー:
- リアクター・チャンバーは、CVDシステムの中核をなす部品である。化学反応が起こる制御された環境を提供する。チャンバーは高温（通常850～1100℃）と腐食性ガスに耐えなければならない。石英、ステンレス鋼、セラミックなどの材料が一般的に使用される。
- チャンバーの設計は、CVDプロセスの種類（大気圧CVD、低圧CVD、プラズマエンハンストCVDなど）によって異なる。安定した成膜を実現するためには、均一なガスフローと温度分布を確保する必要があります。
-
ガス供給システム:
- ガス供給システムは、プリカーサーガスとキャリアガスをリアクターチャンバーに供給する役割を担っている。マスフローコントローラー、ガスボンベ、チューブなどが含まれる。
- 前駆体ガスは、希望するフィルム材料に基づいて選択される（例えば、炭素系フィルムにはメタン、シリコン系フィルムにはシラン）。アルゴンや窒素などのキャリアガスは、前駆体の輸送と反応環境の制御に役立ちます。
-
加熱システム:
- CVDプロセスは、化学反応を活性化するために高温を必要とする。加熱システムには、抵抗加熱ヒーター、誘導加熱ヒーター、赤外線ランプなどがある。
- 均一な膜成長を確保するためには、基板を均一に加熱する必要がある。チャンバー自体を加熱する場合もあれば、基板を直接加熱する場合もある。
-
真空システム:
- 多くのCVDプロセスは、ガス拡散と反応速度を高めるために減圧下で運転される。真空ポンプは、リアクターチャンバー内の所望の圧力を達成・維持するために使用される。
- 真空システムは、プロセスガスに適合し、潜在的な副生成物を処理できるものでなければならない。
-
プラズマまたはレーザー支援装置（オプション）:
- プラズマ・エンハンスト・ケミカル・ベーパー・デポジション（PECVD）のようなプロセスでは、前駆体ガスをイオン化するためのプラズマ源が必要で、これにより低温での成膜が可能になる。
- レーザーアシストCVDでは、集光レーザービームを使用して基板を局所的に加熱するため、膜の成長を正確に制御することができます。
-
排気と副産物の管理:
- 排気システムは、チャンバーから反応副生成物や未反応ガスを除去する。多くの場合、有害化学物質を中和するためのスクラバーやフィルターが含まれる。
- 副生成物の適切な管理は、安全性と環境コンプライアンスにとって非常に重要です。
-
基板ホルダーと操作システム:
- 基板ホルダーは、基板を確実に保持すると同時に、前駆体ガスへの均一な曝露を可能にする必要がある。膜の均一性を向上させるために、回転機構や平行移動機構を含めることもできる。
- ホルダーの材質は、プロセス条件や基材に適合したものでなければならない。
-
モニタリングと制御システム:
- センサーと制御システムは、温度、圧力、ガス流量、膜厚などのパラメーターをモニターするために使用される。これらのシステムは、プロセスの再現性と品質管理を保証します。
- 高度なCVDシステムには、リアルタイムのモニタリングのために、発光分光法や水晶振動子マイクロバランスなどのin-situ診断が含まれる場合があります。
-
冷却システム:
- 成膜後、熱応力や損傷を防ぐため、基板とチャンバーを冷却する必要がある。水冷や強制空冷などの冷却システムがCVDセットアップに組み込まれていることが多い。
-
安全装置:
- CVDプロセスには危険なガスと高温が伴うため、安全設備が不可欠です。これには、ガス検知器、緊急遮断システム、適切な換気などが含まれる。
- オペレーターは、リスクを最小限に抑えるため、厳格な安全プロトコルに従わなければならない。
これらのコンポーネントを注意深く選択し統合することで、CVDシステムは特定のアプリケーション要件に合わせてカスタマイズすることができ、材料特性の優れた制御で高品質の成膜を保証します。
総括表
| コンポーネント | 機能 | 主な機能 |
|---|---|---|
| CVDリアクターチャンバー | 化学反応に制御された環境を提供 | 高温（850～1100℃）に耐える石英、ステンレス、セラミック製 |
| ガス供給システム | プリカーサーガスとキャリアガスを供給 | マスフローコントローラー、ガスボンベ、チューブを含む |
| 加熱システム | 高温で化学反応を活性化 | 抵抗加熱ヒーター、誘導加熱ヒーター、赤外線ランプを使用 |
| 真空システム | ガス拡散と反応速度を向上 | プロセスガス対応の真空ポンプを含む |
| プラズマ/レーザーアシスト装置 | 低温蒸着または精密制御が可能 | PECVDまたはレーザーアシストCVD用オプション |
| 排気および副生成物管理 | 反応副生成物および未反応ガスの除去 | 安全性とコンプライアンスのためのスクラバーまたはフィルターを含む |
| 基板ホルダー | 均一な露光のために基板を保持し、操作する。 | 回転または平行移動機構を含む場合もある |
| 監視および制御システム | プロセスの再現性と品質管理を保証 | 温度、圧力、ガス流量、膜厚のセンサーを装備 |
| 冷却システム | 成膜後の熱ストレスを防止 | 水冷または強制空冷を使用 |
| 安全装置 | 危険なガスや高温での安全な運転を保証します。 | ガス検知器、緊急遮断システム、換気を含む |
