本質的に、誘導溶解は金属自体を熱源に変えます。誘導炉は、強力な交流磁場を使用して、金属装入物内に直接電流を誘導します。これらの電流に対する金属の自然な抵抗により、ジュール熱として知られる原理を通じて強烈で急速な熱が発生し、外部の炎や発熱体なしで金属を内部から効率的に溶解させます。
外部から金属を加熱する従来の炉とは異なり、誘導溶解は、電磁原理を使用して金属装入物内で熱を生成する非接触プロセスです。この根本的な違いが、その速度、効率、および精密な制御の源となっています。
誘導の物理学：ステップバイステップの内訳
誘導炉がどのように機能するかを理解するには、その中核となる物理原理に分解して考えるのが最善です。全体の操作は、電気と磁気の関係に依存しています。
ステップ1：磁場の生成
プロセスは、特殊な電源ユニットから始まります。この装置は、標準の主電源（例：50/60 Hz）を、通常は中周波数帯（300 Hzから1000 Hz）のはるかに高い、または異なる周波数の交流（AC）に変換します。

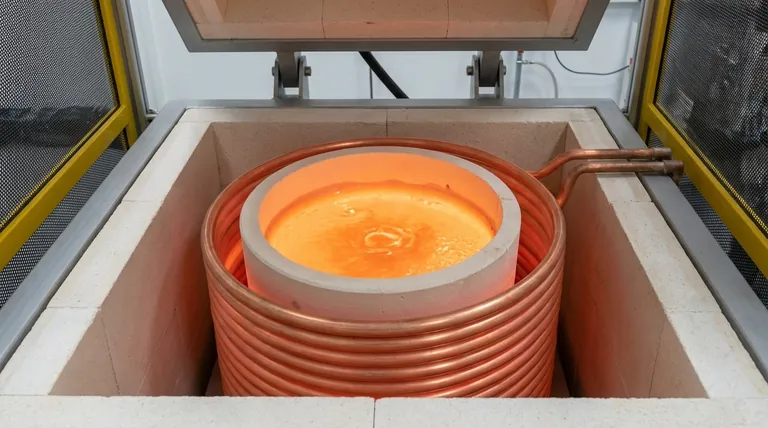

この調整された電流は、金属を収容するるつぼを囲む大きな水冷式の銅コイルに供給されます。コイルをACが流れると、コイル内の空間に強力で急速に反転する磁場が生成されます。
ステップ2：渦電流の誘導
この強力な磁場は、るつぼ内に置かれた金属を直接通過します。ファラデーの電磁誘導の法則によれば、変化する磁場は、近くにある導体に電流を誘導します。
金属装入物は電気伝導性であるため、炉の磁場は金属内に多数の小さな円形電流を誘導します。これらは渦電流として知られています。
ステップ3：ジュール熱 – 電流を熱に変える
金属自体には自然な電気抵抗があります。誘導された渦電流が金属内を流れると、この抵抗が摩擦を生み出し、強烈な熱を発生させます。
この現象はジュール熱と呼ばれます。熱は外部の熱源から伝達されるのではなく、金属内で直接かつ瞬時に生成されます。これが、誘導溶解が非常に高速で効率的である理由です。
固有の攪拌効果
強力な磁場と渦電流の二次的な利点は、溶融金属浴内での電磁攪拌作用です。この力は液体金属を穏やかに循環させます。
この自然な攪拌により、優れた温度均一性が確保され、合金が完全に混合され、機械的な攪拌を必要とせずに、より均質な最終製品が得られます。
誘導炉システムの主要コンポーネント
誘導炉は、各コンポーネントが連携して機能するシステムです。各部分を理解することで、全体のプロセスにおけるその役割が明確になります。
電源ユニット
これは操作の「頭脳」です。特定の金属と装入物のサイズに必要な磁場を生成するために、入力電力を正確な周波数とアンペア数に変換するのを管理します。
誘導コイル
これは炉の「心臓部」です。ほとんどの場合、中空の銅管をコイル状にしたもので、冷却のために水が常に循環しています。磁場を生成しますが、溶融物からの輻射熱以外では、コイル自体は熱くなりません。
るつぼ
これは金属装入物を保持する耐火容器です。極端な熱衝撃と高温に耐える必要があります。るつぼは通常、グラファイト、粘土、またはその他の特殊なセラミックなどの材料で作られ、溶解する金属の種類に基づいて選択されます。
重要なトレードオフを理解する
強力である一方で、誘導プロセスは、最適な性能のために考慮すべき重要なトレードオフを生み出す物理法則に支配されています。
周波数 vs. 浸透深さ
交流電流の周波数は重要な変数です。低周波数は金属装入物により深く浸透するため、大型炉での大量溶解に適しています。高周波数は熱を表面近くに集中させる傾向があるため、小規模な溶解や急速な表面加熱を必要とする用途に適しています。
装入物のサイズと密度
プロセスの効率は、金属装入物が磁場とどれだけうまく「結合」するかに依存します。固体の金属片が密に詰まった装入物は、かなりの空気ギャップがある小さな削りくずや旋盤くずの緩い集まりよりもはるかに効率的に加熱されます。
材料特性
誘導は電気伝導性材料に作用します。ただし、溶解する金属の特定の透磁率と電気抵抗は、加熱速度と全体的な効率に影響を与えます。最適な溶解のためには、異なる金属には異なる電力と周波数設定が必要です。
耐火物の摩耗と安全性
強烈な熱と電磁攪拌作用は、るつぼの内張りに大きなストレスを与えます。この内張りは消耗品であり、定期的な検査と交換が必要です。さらに、極端な温度は、フェイスシールド、耐熱手袋、エプロンなどの個人用保護具（PPE）を含む厳格な安全プロトコルを必要とします。
これをあなたの目標に適用する方法
誘導溶解を使用するかどうか、そしてどのように構成するかは、あなたの目的に完全に依存します。
- 高価値合金の迅速でクリーンな溶解が主な焦点である場合：誘導は、その速度と燃焼副産物がないため、溶解物の汚染を防ぐのに理想的です。
- 大規模な鋳造生産が主な焦点である場合：中周波炉の効率、速度、および自然な攪拌作用は、大量の鉄鋼生産に優れた選択肢となります。
- 小ロットまたは実験室での作業が主な焦点である場合：高周波誘導炉のコンパクトなサイズ、精密な温度制御、および迅速な起動/停止時間は、研究開発に完全に適しています。
これらの原理を習得することで、ほぼすべての冶金用途で誘導技術の明確な利点を活用できます。
要約表：
| 主要原理 | 仕組み | 利点 |
|---|---|---|
| 電磁誘導 | コイル内の交流電流が磁場を生成し、金属内に渦電流を誘導します。 | 非接触でクリーンな加熱プロセス。 |
| ジュール熱 | 金属の渦電流に対する抵抗が強烈な内部熱を生成します。 | 内部から外部への迅速で効率的な溶解。 |
| 電磁攪拌 | 磁場が溶融金属を自然に循環させます。 | 優れた温度と合金の均一性。 |
| 周波数制御 | 低周波数はより深く浸透し、高周波数は表面をより速く加熱します。 | 異なるバッチサイズと金属に対する精密な制御。 |
