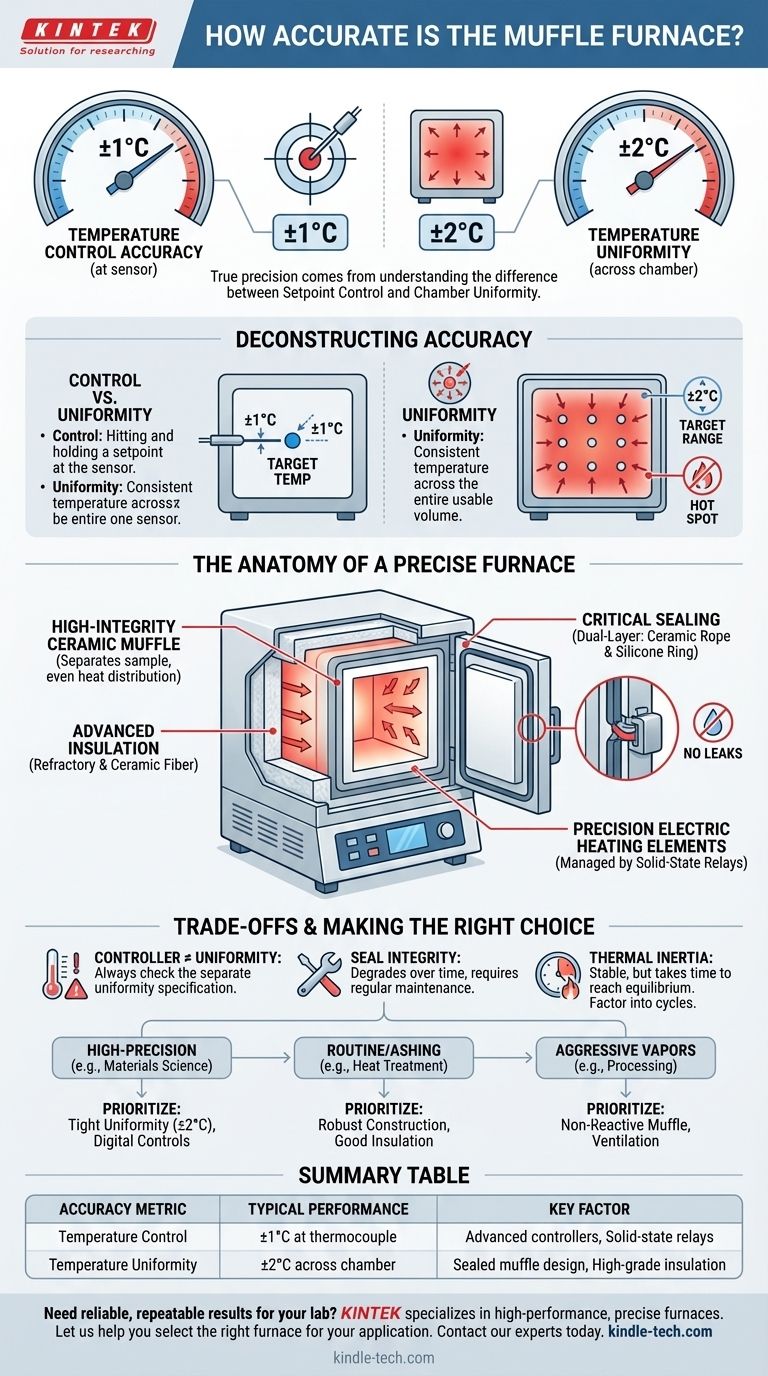

マッフル炉の精度はどの程度ですか？±1℃の制御と±2℃の均一性を実現

高品質なユニットの場合、最新の電気式マッフル炉は優れた熱精度を達成できます。熱電対の位置では±1℃の温度制御精度が期待でき、これは設定値をほとんど変動なく維持できることを意味します。同様に重要なのは、加熱チャンバー全体の温度均一性であり、設計の優れた炉では±2℃と非常にタイトに抑えることができます。

マッフル炉の精度は単一の機能ではなく、その核となる設計の結果です。それは、サンプルを密閉され均一に加熱されたチャンバー内に隔離することです。真の精度は、炉の設定値制御とチャンバー均一性の違いを理解することから生まれます。なぜなら、信頼できる結果を得るためには両方が不可欠だからです。

マッフル炉の精度の分解

マッフル炉がどのようにして正確になるのかを理解するには、単一の数値を超えて見る必要があります。その精度は、いくつかの主要な原理が連携して生み出す設計上の成果です。

核となる原理：隔離

マッフル炉を特徴づけるのは、サンプルを加熱要素から分離する内部チャンバーである「マッフル」そのものです。最新の電気炉では、この設計により、放射熱がサンプルに直接当たってホットスポットを生成するのを防ぎます。

この分離により、サンプルは主にチャンバー壁からの対流と再放射によって加熱され、より均質な温度環境につながります。また、加熱中にサンプルから放出される可能性のある攻撃的なガスや蒸気から加熱要素を保護します。

温度制御対温度均一性

精度のこれら2つの側面を区別することが極めて重要です。

温度制御精度（例：±1℃）： これは、センサー（熱電対）が配置されている特定の点で、炉のコントローラーが温度をどの程度維持できるかを指します。これは、炉が目標値に到達し維持する能力を測定します。
温度均一性（例：±2℃）： これは、加熱チャンバーの使用可能な全容積にわたる最大温度変動を測定します。均一性が低いと、コントローラーが安定した設定値を表示していても、サンプルのある部分と別の部分で温度が大きく異なる可能性があります。

ほとんどの科学的および産業的プロセスにとって、均一性の方がより重要な指標です。なぜなら、サンプル全体が同じ熱処理を受けるかどうかを決定するからです。

電気加熱と制御の役割

最新のマッフル炉は、高品質の電気加熱要素を使用しています。燃焼ベースの古いモデルとは異なり、これにより副産物がなくなり、はるかに正確なエネルギー投入が可能になります。

これらのシステムは、高度なコントローラーとソリッドステートリレーによって管理されることが多く、要素に安定したノイズの少ない電力を供給します。これにより、単純な機械式リレーで起こりがちな温度変動を防ぎます。

精密な炉の構造

炉の物理的な構造が、隔離と均一加熱の原理を実現可能にしています。

高完全性のチャンバーとマッフル

内部のマッフルは、通常、滑らかで埋め込まれたセラミック材料で作られています。この材料は、熱を均一に分散させるための高い熱伝導率と、攻撃的なガスや蒸気に対する高い耐性を持つため選ばれます。

これにより、周囲の要素からの熱が吸収され、チャンバー内に均一に放射されることが保証されます。

高度な断熱材

安定した温度を維持するために、炉は熱損失を最小限に抑える必要があります。これは、炉壁とドア内の耐火材料とセラミックファイバー断熱材の厚い層によって達成されます。

優れた断熱材は、炉が温度を維持するために必要なエネルギーを少なくすることを意味し、安定性の向上と運用コストの削減につながります。

密閉の極めて重要な重要性

精密な炉は気密システムです。ドアの漏れは、冷たい外気が侵入し、熱気が逃げ出す原因となり、温度勾配を生み出し、均一性を損ないます。

高品質の炉は二層のドアシールを備えており、高温耐性のためには内部のセラミックファイバーロープ、気密シールのためには外側のシリコンゴムリングが使用されます。マルチポイントロック機構により、ドアが均一な圧力で閉じられ、反りを防ぎ、数千回のサイクルにわたって完全性が保証されます。

トレードオフと制限の理解

非常に正確である一方で、マッフル炉には運用の現実がないわけではありません。これらを理解することが、再現性のある結果を達成するための鍵となります。

コントローラーの精度はチャンバーの均一性ではない

正確な温度表示があるからといって、その炉が自動的に均一であると想定してはいけません。低品質のモデルでは、コントローラーはセンサーで±1℃を維持するかもしれませんが、チャンバー自体には±10℃以上のばらつきがある可能性があります。常に個別の温度均一性の仕様を探してください。

シールの完全性は最も重要

ドアシールは、熱サイクルによって時間とともに劣化する消耗部品です。摩耗または損傷したシールは、性能と精度の低下の最も一般的な原因です。定期的な点検とメンテナンスが不可欠です。

熱慣性

マッフル炉を安定させる断熱材と質量は、同時に熱慣性も与えます。温度を即座に変更することはできません。急速な加熱は可能ですが、最大の均一性を得るために熱平衡に達するには時間がかかります。これはプロセスサイクルに考慮する必要があります。

アプリケーションに最適な選択をする

要求される精度のレベルは、目標に完全に依存します。何を優先すべきかを判断するために、これらのガイドラインを使用してください。

高精度の材料科学または校正が主な焦点である場合： 規定された厳密な温度均一性（例：±2℃）を持つ炉を要求し、高度なデジタル制御を備えたユニットに投資してください。
一般的な灰化または日常的な熱処理が主な焦点である場合： 絶対に最もタイトな制御仕様よりも、堅牢な構造、信頼性の高いシーリング機構、優れた断熱性を優先してください。
攻撃的な蒸気を放出する材料の処理が主な焦点である場合： 炉に高品質で非反応性のセラミックマッフルと、加熱要素を保護し長寿命を保証するための効果的な換気システムがあることを確認してください。

結局のところ、適切なマッフル炉の選択は、その設計の完全性と指定された均一性を、プロセスが要求する精度に合わせることなのです。

要約表：

精度指標	標準的な性能	主要因
温度制御	熱電対で±1℃	高度なデジタルコントローラーとソリッドステートリレー
温度均一性	チャンバー全体で±2℃	密閉されたマッフル設計と高品質の断熱材
重要となる点	再現性のある科学的および産業的プロセス	チャンバーの隔離とドアシールの完全性
