炉ロウ付け部品が破損する理由と、それが炉のせいではない理由

以前にも見たことがあるはずです。細心の注意を払って設計、加工、洗浄された部品のバッチがロウ付け炉に入れられます。熱プロファイルは完璧に実行されます。数時間後、部品が出てきて検査が始まります。強力でクリーンな接合部ではなく、空隙、不完全な流れ、あるいは最悪の場合は歪んだアセンブリが見つかります。バッチ全体が高価なスクラップとなり、プロジェクトのタイムラインは再び遅延します。

なぜこれが起こり続けるのでしょうか？これは、経験豊富なエンジニアリングチームでさえ悩まされる、非常にフラストレーションのたまる問題です。

試行錯誤のコストのかかるサイクル

炉ロウ付けが失敗すると、トラブルシューティングの駆け引きが始まります。それはよく知られたダンスです。

「炉の温度を調整してみよう。」 わずかな変化が流れを修正することを期待して、ランプアップ速度や最高温度での時間を調整します。
「ロウ材の問題かもしれない。」 材料自体に問題があるのではないかと疑い、異なるフィラーメタルまたは異なるサプライヤーに変更します。
「部品が十分にきれいではないに違いない。」 次の実行の前に、さらに厳格で時間のかかるクリーニングプロトコルを実装します。

時折、これらの変更のいずれかが効果があるように見え、単一の成功したバッチが得られます。しかし、すぐに不一致が戻ってきます。この推測のサイクルはイライラするだけでなく、深刻なビジネス上の結果をもたらします。失敗した各バッチは、高精度加工部品、特殊材料、エネルギーコストで数千ドルを無駄にします。プロジェクトの締め切りは守られず、製品の発売は遅延し、重要な製造プロセスに対するチームの信頼は損なわれます。

根本的な問題は、これらの「解決策」が単に症状に対処しているだけであるということです。本当の病気はより深く、プロセスの基本的な物理学に根ざしています。

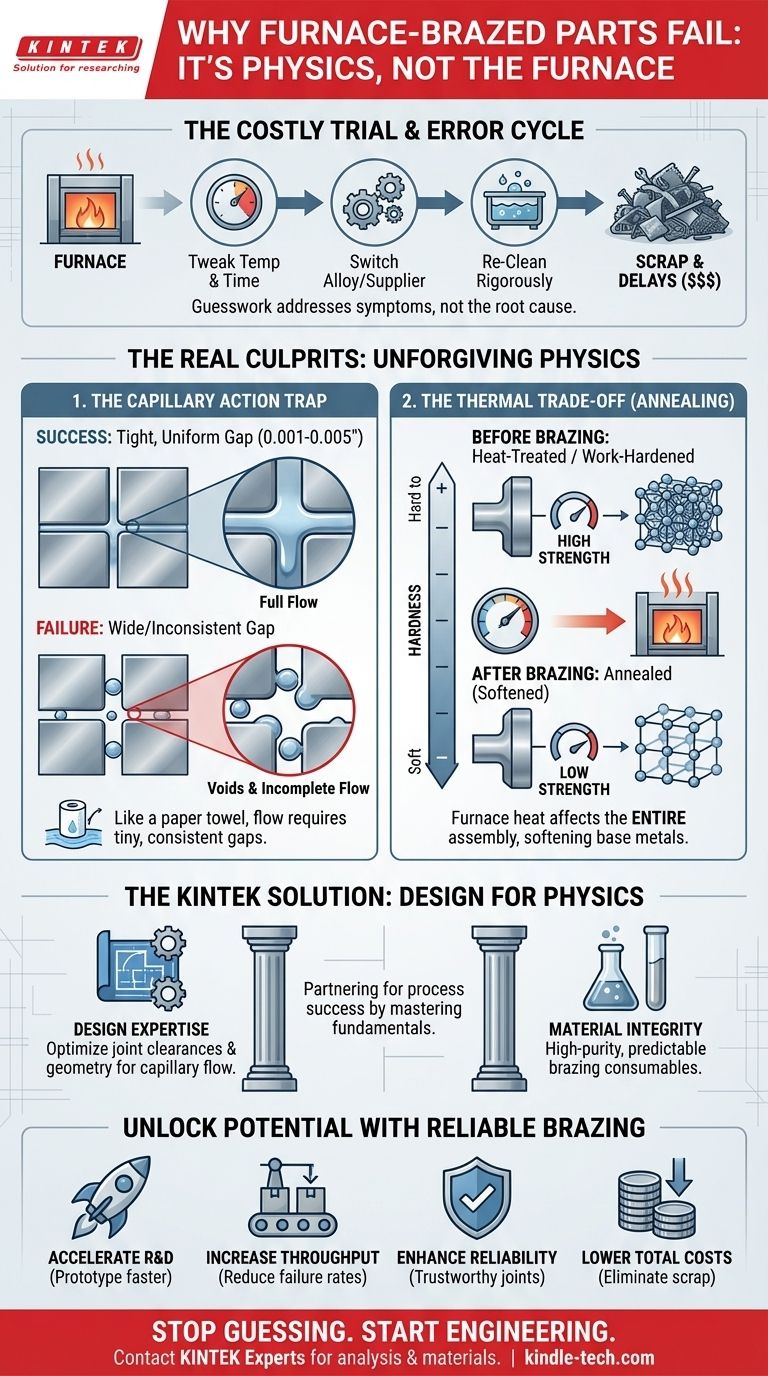

本当の犯人：容赦のない2つの物理法則

炉ロウ付けが失敗するのは、炉が欠陥があるからでも、合金が悪いからでもありません。それは、アセンブリの設計が2つの譲れない物理的原則を無視している場合に失敗します。それは完璧を提供するが、何も許さないプロセスです。

毛細管現象の罠：「ほぼ十分」が失敗する理由

炉ロウ付けは、溶融したフィラーメタルを接合部に引き込む「毛細管現象」と呼ばれる現象に完全に依存しています。ペーパータオルが繊維の間を水がどのようにすぐに吸い上げるかを考えてみてください。それは、繊維間の隙間が信じられないほど小さく、一貫している場合にのみ機能します。

同じルールがあなたの部品にも適用されます。

真実： 毛細管現象を機能させるには、2つの部品間の隙間（またはクリアランス）は非常にタイトで均一である必要があります—通常は0.001〜0.005インチ（0.025〜0.127 mm）です。
失敗： 隙間が広すぎる、一貫性がない、またはテーパーがかかっている場合、毛細管力は低下します。溶融した合金はそこに留まるか、部分的にしか流れないため、空隙が残り、弱く信頼性の低い接合部が形成されます。

炉の温度を調整しても、液体金属が物理法則に逆らって広い隙間を飛び越えるように強制することはできません。問題は熱ではなく、ジオメトリです。

熱のトレードオフ：与える熱は奪う熱でもある

炉は、その性質上、接合部領域だけでなく、アセンブリ全体をロウ付け温度まで加熱します。これは、ベース材料に巨大で避けられない結果をもたらします。

真実： 部品が特定の強度と硬度を与えるために熱処理または加工硬化されていた場合、ロウ付けサイクルはほぼ確実にそれらを焼きなまします。焼きなましは金属を軟化させるプロセスであり、以前の硬化処理の利点を効果的に消去します。
失敗： 完璧なロウ付け接合部が得られるかもしれませんが、部品自体は製品の性能要件を満たすには柔らかすぎます。部品は接合部ではなくフィールドで失敗しますが、ベース材料が強度を失ったためです。

これはプロセス上の欠陥ではなく、固有のトレードオフです。この軟化が発生することを認識して部品を設計する必要があります。

物理学のために設計されたソリューション、推測のためではない

成功するロウ付けは、部品が炉に入る前に決定されることを理解すれば、前進する道は明確になります。プロセスを微調整することから、設計と準備を完璧にすることに焦点を移す必要があります。

これを効果的に行うには、これらの物理法則を尊重するメソッドが必要です。これには2つの主要な要素が必要です。

設計専門知識： フィラーメタルを正しく保持する精密で一貫したクリアランスと機能を持つ接合部を設計する能力。
材料の完全性： 毎回予測可能な動作をする高純度で完全に一貫したロウ付け消耗品へのアクセス。

これはまさに、KINTEKが単なる実験用消耗品のサプライヤー以上の存在である理由です。私たちはプロセスの成功におけるパートナーです。私たちの価値は、あなたが基本をマスターするのを支援することに基づいています。私たちは、予測可能な毛細管流れを保証する高純度ロウ材、ペースト、およびプレフォームを提供するだけでなく、最初から成功し、再現可能なロウ付けのために部品を設計するのに役立つ専門的なガイダンスも提供します。私たちの製品は単なる材料ではなく、物理法則と対立するのではなく、それらと協力するように設計された確実性の道具です。

トラブルシューティングを超えて：信頼性の高いロウ付けが解き放つもの

一貫性のない結果との戦いをやめると、炉ロウ付けを本来の目的、つまり大規模な優れた製品の作成に活用できるようになります。受動的なアプローチから能動的なアプローチに移行することで、ビジネスに大きな新しい可能性が開かれます。

失敗した部品の検査と修正にリソースを費やす代わりに、チームは次のことができます。

研究開発の加速： 以前はリスクが高すぎた複雑なマルチコンポーネントアセンブリを自信を持ってプロトタイピングします。
生産スループットの向上： 失敗率を劇的に削減し、無駄になった能力を出荷可能な製品に変えます。
製品信頼性の向上： 顧客からの信頼を築く、一貫して強力で気密にシールされた接合部を持つ部品を提供します。
総コストの削減： スクラップ材料、無駄な労働力、生産遅延の莫大な費用を排除します。

要するに、ロウ付けの問題を根本的に解決すると、慢性的なフラストレーションの原因が競争上の優位性に変わります。

物理学の誤解に生産スケジュールと予算を左右されるのをやめましょう。技術的な問題を解決することから、戦略的目標の達成へと移行する時です。重要なプロジェクトで一貫性があり信頼性の高いロウ付け結果を達成する準備ができている場合は、当社のチームがお客様の設計を分析し、その仕事に最適な材料を選択するお手伝いをします。専門家にお問い合わせください。
