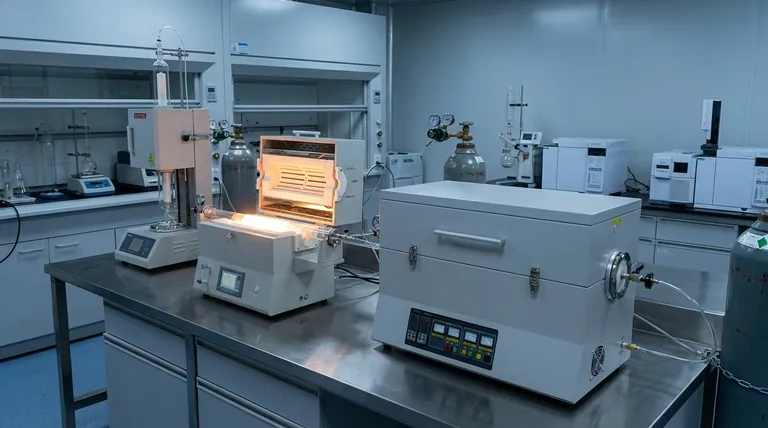

チューブ炉を使用する理由とは？優れた温度均一性と雰囲気制御を実現

本質的に、チューブ炉はその高度に均一で精密に制御された熱環境を作り出す卓越した能力のために使用されます。 密閉された雰囲気内でサンプルを加熱するのに優れており、温度の一貫性と雰囲気の純度が極めて重要となるプロセスには不可欠です。その円筒形の設計により、発熱体を対称的に配置でき、サンプルがあらゆる方向から同じ温度を経験することが保証されます。

チューブ炉を使用するという決定は、コンパクトで効率的なシステム内で優れた温度均一性と雰囲気制御が必要であるという要求によって推進されます。その後、水平型、垂直型、または分割型といったチューブ炉の特定の種類が、サンプルとプロセスの正確な物理的要件に合わせて選択されます。

チューブ炉の主な利点

チューブ炉の独自の設計は、ボックス炉やオーブンなどの他の加熱方法と比較して、いくつかの明確な操作上の利点を提供します。これらの利点は、その形状と密閉された性質に根ざしています。

比類のない温度均一性

チューブ炉を選択する主な理由は、卓越した温度均一性を提供する能力にあります。円筒形の加熱チャンバーにより、発熱体をワークチューブの周りに巻き付けることができ、熱を均等に分散させることができます。

さらに高い精度を得るために、マルチゾーンチューブ炉はチューブの長さに沿って独立した加熱ゾーンを備えています。これにより、拡張された高度に均一なフラットゾーンを作成したり、特殊なプロセスに合わせて正確な温度勾配を設定したりすることが可能になります。

精密な雰囲気制御

密閉されたワークチューブにより、処理雰囲気を簡単に制御できます。これは、酸素やその他の周囲ガスに敏感な材料にとって極めて重要です。

アルゴンや窒素などの不活性ガスでチューブをパージしたり、真空環境を作り出したりすることが容易です。この機能は、材料科学、半導体研究、化学におけるアプリケーションの基本となります。

高い熱効率とエネルギー効率

設計上、発熱体はサンプルに非常に近接して配置されており、無駄な空間と熱損失を最小限に抑えます。これにより、大型のチャンバー炉と比較して高い熱効率と低い消費電力が実現します。

この効率性により、急速な加熱・冷却サイクルと、長期間にわたる熱処理の両方に理想的であり、時間の経過とともに大幅なエネルギーコストを節約できます。

連続処理への適合性

直線的なチューブ形式は、連続的または自動化された生産に非常に適しています。サンプルを加熱ゾーンに系統的に押し込んだり引き出したりすることができ、ワイヤーの焼きなましや材料の合成などのアプリケーションで、一貫性のある再現性のある処理が可能になります。

アプリケーションに合わせた炉の選択

すべてのチューブ炉が同じというわけではありません。選択する構成は、特定の材料、サンプルの形状、およびプロセスの目標に直接関連しています。

水平炉と垂直炉

水平炉は最も一般的な構成であり、安定した固体のサンプルの一般的な熱処理に使用されます。

対照的に、垂直炉は重力が影響するアプリケーション向けに特別に設計されています。これは、粉末、ワイヤー、または小型部品の処理、あるいはサンプルを熱ゾーンから迅速に除去する必要がある急冷などのプロセスに最適です。

分割型炉と非分割型炉

標準的な非分割型炉は、ワークチューブがスライドして挿入される固体円筒です。この設計は、通常、最高の温度安定性と雰囲気封じ込めを提供します。

分割型チューブ炉にはヒンジが付いており、クラムシェル（二枚貝）のように開閉できます。その主な利点はアクセスの容易さです。これは、ソリッド炉に容易に挿入できない端部フランジ付きのワークチューブや多部品反応容器を使用する場合に不可欠です。

トレードオフと制限の理解

チューブ炉は強力ですが、万能の解決策ではありません。その制限を理解することが、情報に基づいた決定を下すための鍵となります。

限られたサンプルサイズと形状

最も明白な制限は、小さく制限された内径です。チューブ炉は、大きくてかさばる、または不規則な形状の物体を加熱するには適していません。その強みは、小さく均一なサンプルを処理することにあります。

端部での温度勾配

単純なシングルゾーンモデルでは、温度はチューブの端に近づくにつれて自然に低下します。断熱プラグで緩和することは可能ですが、全長にわたって完全な均一性を達成するには、より高度なマルチゾーン炉が必要です。

サンプル装填の複雑さ

ボックス炉の単純なドアと比較して、繊細なサンプルを長く熱いチューブの中央に挿入することは困難な場合があります。これには特殊なサンプルホルダーまたはプッシュロッドが必要となり、操作の複雑さが一段階加わります。

目標に合わせた適切な選択

正しい炉を選択するには、アプリケーションの主な要求事項に焦点を当ててください。

主な焦点が最大の温度均一性である場合： マルチゾーン水平チューブ炉は、加熱された長さにわたって最も正確な制御を提供します。
主な焦点が複雑な接続部や反応器を持つサンプルの処理である場合： 分割型チューブ炉は、簡単な設置と取り出しに必要なアクセスを提供します。
主な焦点が粉末、ワイヤー、または急冷処理である場合： 垂直チューブ炉は、これらのアプリケーションを効果的に処理するために特別に設計されています。
主な焦点が予算内での小型サンプルの汎用加熱である場合： シングルゾーンの非分割型水平炉が最も経済的でわかりやすい選択肢です。

これらのコア設計を理解することにより、特定の熱処理ニーズに対応する正確かつ効率的なツールとして機能する炉を選択できます。

要約表：

利点	説明
温度均一性	円筒形の設計により均一な熱分布が保証され、マルチゾーンモデルは拡張されたフラットゾーンまたは勾配を提供します。
雰囲気制御	密閉されたワークチューブにより、不活性ガスパージまたは真空環境が可能になり、敏感な材料に最適です。
熱効率	コンパクトな設計により熱損失が最小限に抑えられ、消費電力の削減と加熱/冷却サイクルの高速化につながります。
プロセスの柔軟性	水平、垂直、分割型の構成は、さまざまなサンプルタイプと装填要件に対応します。
