スパッタリングにおけるアルゴンの役割とは？効率的で高純度な薄膜成膜の鍵

簡単に言えば、アルゴンは材料ターゲットを衝撃するためのプラズマを生成するために使用される不可欠なプロセスガスです。これらの活性化されたアルゴンイオンは、原子スケールのサンドブラスターのように機能し、ターゲット材料から原子を物理的に叩き出し、それが基板上に堆積して高純度薄膜を形成します。

スパッタリングにおけるアルゴンの核となる機能は、安定した非反応性の飛翔体として機能することです。アルゴンが選ばれるのは、容易にイオン化されてプラズマを生成できること、ほとんどのターゲット材料を効率的に叩き出すのに理想的な原子量を持っていること、そして費用対効果が高いことによります。

スパッタリングプロセス：原子のビリヤードゲーム

アルゴンの役割を理解するには、まずスパッタリングの基本的な目的を理解する必要があります。それは、高度に制御された真空環境で、原子を供給源（ターゲット）から目的地（基板）へと移動させることです。

ステップ1：環境の作成

プロセスは真空チャンバー内で開始され、酸素や水蒸気などの汚染物質を除去するために排気されます。

その後、高純度アルゴンガスが少量、精密に制御されてチャンバー内に導入され、低圧環境が作り出されます。

ステップ2：プラズマの点火

チャンバー内に強い電場が印加されます。通常、ターゲット（陰極として機能）とチャンバー壁または専用の陽極との間です。

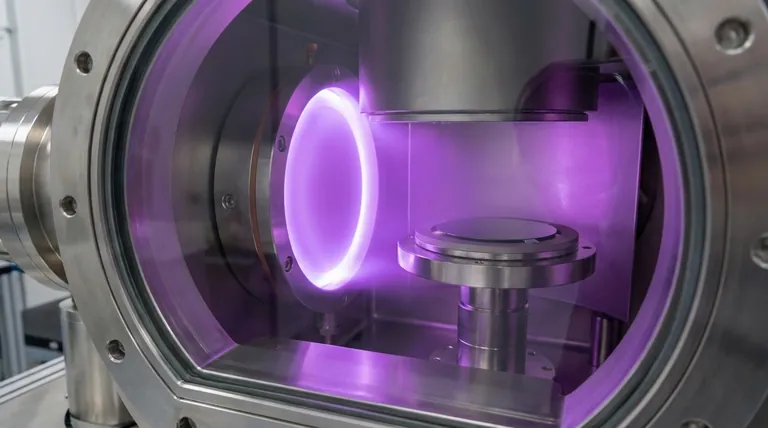

この電気エネルギーがアルゴン原子から電子を剥ぎ取り、正に帯電したアルゴンイオン（Ar+）と自由電子の混合物を生成します。このイオン化されたガスはプラズマとして知られ、しばしば特徴的な輝きとして見えます。

ステップ3：ターゲットの衝撃

正に帯電したアルゴンイオンは電場によって強力に加速され、負に帯電したターゲット材料に衝突します。

この衝突は純粋に物理的なものです。重いアルゴンイオンからの運動量伝達は、ターゲット表面から原子を叩き出す、つまり「スパッタリング」するのに十分です。

ステップ4：薄膜の形成

放出されたターゲット原子は真空チャンバー内を移動し、それらを捕捉するように戦略的に配置された基板（例：シリコンウェハー、ガラス、金属部品）上に着地します。

時間が経つにつれて、これらの原子は層を形成し、緻密で均一な高純度薄膜を構築します。

アルゴンが業界標準である理由

他の希ガスも使用できますが、アルゴンはほとんどのスパッタリング用途において、性能、コスト、実用性の最適なバランスを提供します。

その化学的不活性が重要

アルゴンは希ガスであり、化学的に不活性であることを意味します。ターゲット材料、チャンバー部品、または成長中の膜と反応することはありません。

この特性は、成膜された膜がターゲット材料と全く同じ化学組成を持つことを保証するために不可欠です。

その原子量は「スイートスポット」

スパッタリングプロセスの効率は、イオンとターゲット原子間の運動量伝達に大きく依存します。アルゴンの原子量（約40 amu）は完璧な中間点です。

ほとんどの金属やセラミックを効率的にスパッタリングするのに十分な重さでありながら、基板への過剰な打ち込みを引き起こしたり、法外に高価になったりするほど重くはありません。

そのイオン化電位は実用的

アルゴンは比較的容易にイオン化できるため、標準的で信頼性の高い電源を使用して安定したプラズマを生成・維持することができます。

その豊富さが費用対効果を高める

アルゴンは地球の大気中で3番目に豊富なガスです（約1%）。この天然の豊富さにより、クリプトン（Kr）やキセノン（Xe）のような他の適切な希ガスよりもはるかに安価です。

トレードオフと代替案の理解

アルゴンは主力ガスですが、特定の特殊な用途では異なるガスが必要になります。その理由を理解することで、基礎となる物理学が明らかになります。

軽いガス：ネオン（Ne）

ネオンはアルゴンよりも原子量が小さいです。これにより、運動量伝達の効率が低下し、ほとんどの材料でスパッタリング速度が低下します。しかし、アルゴンでは破壊的すぎる可能性のある非常に軽いターゲット元素のスパッタリングには役立つことがあります。

重いガス：クリプトン（Kr）＆キセノン（Xe）

クリプトンとキセノンはアルゴンよりもかなり重いです。これにより、運動量伝達がはるかに効率的になり、特に金やプラチナのような重いターゲット材料ではスパッタリング速度が向上します。主な欠点は、コストが著しく高いことです。

反応性スパッタリング：別のガスの追加

時には、純粋な膜ではなく、化合物膜を成膜することが目的の場合があります。反応性スパッタリングでは、窒素や酸素のようなガスがアルゴンに添加されます。

アルゴンプラズマは依然としてスパッタリングを行いますが、反応性ガスは飛行中または基板上でスパッタリングされたターゲット原子と結合し、窒化チタン（TiN）や二酸化ケイ素（SiO₂）のような化合物を形成します。

目標に合った適切な選択

プロセスガスの選択は、望む結果と予算によって完全に決まります。

• ほとんどの金属や材料の費用対効果の高い成膜が主な焦点である場合：アルゴンは議論の余地のない正しい選択です。
• 金やプラチナのような重い材料の成膜速度を最大化することが主な焦点である場合：予算が許せば、クリプトンまたはキセノンが優れた選択肢です。
• 酸化物や窒化物のような化合物膜の成膜が主な焦点である場合：アルゴンと反応性ガス（O₂またはN₂）の混合物が必要なアプローチです。

最終的に、アルゴンの化学的安定性、理想的な質量、低コストという独自の組み合わせは、現代の物理気相成長法の基礎となる要素となっています。

要約表：

特性	スパッタリングにとって重要な理由
化学的不活性	不要な反応を防ぎ、膜の純度がターゲット材料と一致することを保証します。
原子量（約40 amu）	幅広い材料をスパッタリングするための効率的な運動量伝達に理想的です。
イオン化電位	標準的な装置で安定したプラズマを容易に生成できます。
コストと豊富さ	大気中の天然の豊富さにより、非常に費用対効果が高いです。
