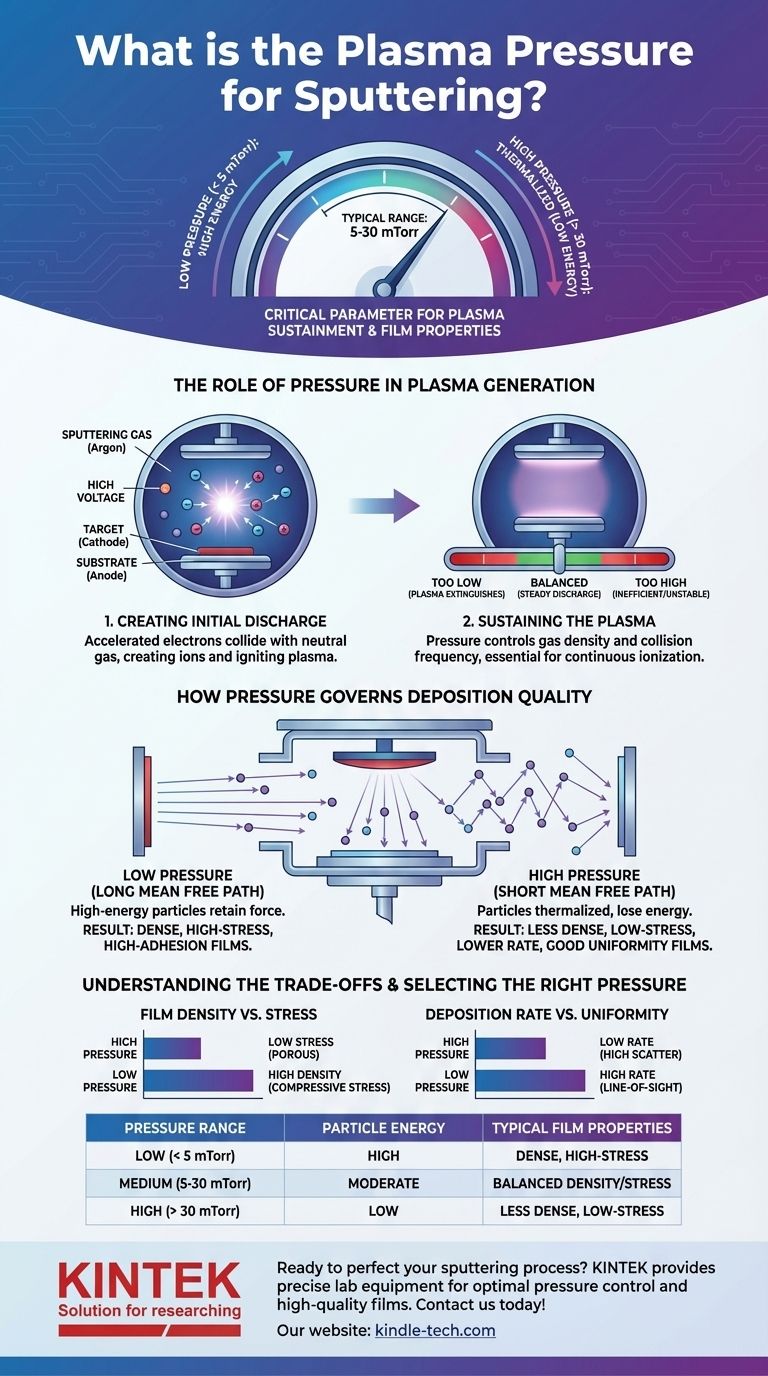

スパッタリングにおけるプラズマ圧力とは？薄膜成膜を最適化するためのガイド

典型的なスパッタリングプロセスでは、プラズマ圧力は通常5〜30 mTorrの範囲に維持されます。この特定の圧力ウィンドウは恣意的なものではなく、プラズマ放電を維持するために不可欠なパラメータであり、基板上に膜を形成する前にスパッタされた粒子のエネルギーに直接影響を与えます。

スパッタリング圧力は、単一の「正しい」数値というよりも、基本的なトレードオフに関係しています。これは気相衝突の頻度を決定し、スパッタされた粒子が基板に高エネルギー（低圧）で到達するか、それとも「熱化」して低エネルギー状態（高圧）で到達するかを制御できるようにします。

プラズマ生成における圧力の役割

特定の圧力範囲の重要性を理解するためには、まずプラズマがどのように生成され、維持されるかを見る必要があります。

初期放電の生成

プロセスは、低圧のスパッタリングガス（通常はアルゴン）を真空チャンバーに導入することから始まります。その後、ターゲット材料（カソード）とチャンバー/基板ホルダー（アノード）間に高電圧が印加されます。

この強力な電場が自由電子を加速し、中性アルゴン原子との衝突を引き起こします。これらの衝突は十分にエネルギーが高いため、アルゴン原子から電子を叩き出し、正に帯電したアルゴンイオンとより多くの自由電子を生成し、プラズマが着火します。

プラズマの維持

プラズマを安定させるためには、このイオン化プロセスを継続する必要があります。チャンバー圧力は、衝突の対象となるガス原子の密度を直接制御します。

圧力が低すぎると、ガス原子が少なすぎます。電子はイオン化衝突を起こさずに長い距離を移動でき、プラズマは消滅します。

圧力が高すぎると、プロセスが非効率的または不安定になる可能性があります。鍵となるのは、安定した自己維持型のプラズマ放電を維持するための適切なバランスを見つけることです。

成膜品質を決定する圧力の影響

圧力の最も重要な機能は、ターゲットを離れて基板に向かって移動するスパッタされた粒子に与える影響です。

平均自由行程の概念

平均自由行程とは、粒子が他の粒子と衝突するまでに移動する平均距離のことです。この概念はスパッタリングの中心となります。

低圧では、平均自由行程は長くなります。スパッタされた原子は、衝突がほとんど、あるいはまったくない状態でターゲットから基板へと移動します。

高圧では、平均自由行程は短くなります。スパッタされた原子は、基板に到達する前に背景ガス原子と何度も衝突します。

低圧スパッタリング（< 5 mTorr）

低圧での動作は、「直進」的な成膜につながります。粒子はターゲットから放出されたときの高いエネルギーの大部分を保持します。

この高エネルギーの衝突は、より高密度で、より緻密な薄膜をもたらします。追加のエネルギーは基板表面での原子の移動性を促進し、空隙を埋めてより高品質な膜構造を形成します。

高圧スパッタリング（5-30+ mTorr）

圧力を上げると、スパッタされた粒子は「熱化」します。スパッタリングガスとの複数の衝突により、運動エネルギーを失います。

これらの低エネルギー粒子は、はるかに低い力で基板に到達します。これは通常、密度が低く、内部応力が低い膜をもたらします。これは、デリケートな基板のコーティングや、膜応力が懸念される用途には有利となる場合があります。

トレードオフの理解

圧力の選択は、競合する要因のバランスを取る作業です。ある分野で得たものは、別の分野で犠牲にすることがよくあります。

膜密度 対 内部応力

これが主要なトレードオフです。低圧は高密度の膜をもたらしますが、しばしば高い圧縮応力を伴い、剥離を引き起こす可能性があります。高圧は、より多孔質になったり密着性が低下したりする可能性のある、応力の低い膜を生成します。

成膜速度 対 均一性

高圧では、粒子はよりランダムに散乱します。この散乱により、広範囲または複雑な形状の基板全体での膜の厚さの均一性が向上する可能性があります。

しかし、この同じ散乱効果は、基板に直接到達する粒子の数が少なくなることを意味し、これはほぼ常に成膜速度の低下につながります。

目的に合った圧力の選択

「最良の」圧力というものは存在しません。最適な値は、最終的な薄膜に求められる特性によって完全に決定されます。

• 高密度、高硬度、または高い密着性を最優先する場合： 成膜粒子のエネルギーを最大化するために、より低い圧力から開始します。

• 低応力の膜またはデリケートな基板のコーティングを最優先する場合： スパッタされた原子を熱化し、衝突エネルギーを低減するために、より高い圧力を使用します。

• 広範囲での均一性を最優先する場合： 粒子の散乱が増加するため、中程度から高めの圧力が有益な場合があります。

結局のところ、スパッタリング圧力をマスターすることは、それを静的な設定としてではなく、薄膜の特性を正確に設計するための動的なツールとして理解することにかかっています。

要約表：

圧力範囲	スパッタされた粒子への影響	一般的な膜特性
低（< 5 mTorr）	衝突が少なく、高エネルギー粒子	高密度、高応力、高密着性
中（5-30 mTorr）	適度な衝突、熱化された粒子	密度と応力のバランス、良好な均一性
高（> 30 mTorr）	多くの衝突、低エネルギー粒子	低密度、低応力、低い成膜速度
