誘導加熱に最適な周波数は？材料と用途に合わせた周波数の選択

誘導加熱に単一の最適な周波数というものはありません。むしろ、理想的な周波数は、材料、部品のサイズ、そして最も重要なことに、必要な加熱深さによって完全に決定されます。一般的に、高周波システムは50 kHzから500 kHzの間で動作しますが、正しい選択は物理学とプロセス要件の慎重なバランスです。

理解すべき核となる原則は次のとおりです。周波数が高いほど、部品の表面のより浅い層を加熱します。一方、周波数が低いほど、より深く浸透します。「最適」な周波数とは、特定の用途に必要な場所に熱エネルギーを正確に集中させるものです。

核となる原則：表皮効果

誘導加熱周波数を選択する科学全体は、表皮効果として知られる現象を中心に展開しています。これを理解することは、情報に基づいた決定を下す上で非常に重要です。

表皮効果とは？

交流電流（AC）が導体を流れるとき、断面全体を均一に使用するわけではありません。電流密度は表面で最も高く、中心に向かって指数関数的に減少します。

これは、電流によって発生する熱もこの外側の「表皮」に集中することを意味します。

周波数が加熱深さをどのように制御するか

この表皮の厚さは、交流電流の周波数によって直接制御されます。その関係は単純かつ逆です。

• 高周波（例：200 kHz）：非常に薄い表皮を生成します。これにより、部品の表面に急速で集中的な加熱が行われます。
• 低周波（例：3 kHz）：はるかに厚い表皮を生成します。これにより、部品の内部により深く熱が発生し、よりゆっくりと、より徹底的な加熱が行われます。

用途に合わせた周波数の選択

異なる加熱プロセスは、熱の配置に関して根本的に異なる要件を持つため、周波数選択が主要な変数となります。

高周波（HF）アプリケーション（約50 kHz - 500 kHz）

この範囲は、精密な表面加熱を必要とするアプリケーションに最適です。浅い加熱深さは、コアの特性に影響を与えることなく、部品の外層を処理するのに最適です。

一般的な用途には、浅い表面硬化、小型部品のはんだ付け、非常に小さな部品の迅速な加熱などがあります。

中周波（MF）アプリケーション（約1 kHz - 50 kHz）

超音波周波数（SAF）範囲とも呼ばれるこの範囲は、汎用性の高い中間領域です。より大きな部品や、表面処理以上のものを必要とするアプリケーションに適した、より深い加熱深さを提供します。

この範囲は、中型部品の焼入れ、鍛造の予熱、応力除去によく使用されます。

低周波（LF）アプリケーション（約50 Hz - 1 kHz）

低周波は、エネルギーが材料のコア深くまで浸透する必要がある、非常に大きく厚い部品を加熱するためのソリューションです。

主な用途は、大量の金属の溶解、鍛造用の巨大なビレットの貫通加熱、およびその他の大規模なバルク加熱作業です。

トレードオフの理解

技術的に「完璧」な周波数が、常に最も実用的または経済的な選択肢であるとは限りません。

電力 vs. 周波数

一部のアプリケーションでは、電力と周波数の異なる組み合わせで同様の加熱効果を達成できます。たとえば、単に部品に熱を加えることが目的の場合、中周波数の高出力システムが、低出力の高周波システムと同様の結果を達成する可能性があります。

設備コストと効率

周波数の選択は、誘導電源と整合コイルのコストと複雑さに直接影響します。理論上の最適値だけでなく、総所有コストを考慮する必要があります。プロセスにとって最適な周波数は、予算に合った設備が提供する周波数である可能性があります。

最適な周波数を決定する方法

加熱プロセスの主要な目標に基づいて決定を下してください。

• 浅い表面硬化や非常に薄い部品の加熱が主な焦点である場合：高周波（HF）範囲（100 kHz以上）から検討を開始してください。
• 深い焼入れや中型部品の貫通加熱が主な焦点である場合：中周波（MF）システムが最も可能性の高いソリューションです（1 kHz - 50 kHz）。
• 溶解や非常に大きく厚い断面の加熱が主な焦点である場合：低周波（LF）範囲（1 kHz未満）で操作する必要があります。

最終的に、適切な周波数を選択することは、熱をどこに、どれくらいの深さで加えるかを正確に制御することです。

要約表：

周波数範囲	加熱深さ	理想的な用途
高（50-500 kHz）	浅い（表面）	浅い表面硬化、小型部品のはんだ付け
中（1-50 kHz）	中程度	焼入れ、鍛造予熱
低（50 Hz-1 kHz）	深い（バルク）	溶解、大型ビレットの加熱

誘導加熱プロセスに最適な周波数を選択するのに苦労していませんか？ KINTEKは実験装置と消耗品を専門とし、お客様の特定の材料と用途のニーズに合わせた専門的なガイダンスとソリューションを提供しています。小型部品から大規模プロジェクトまで、当社のチームは、最大の効率と性能のために加熱プロセスを最適化するお手伝いをいたします。今すぐお問い合わせください。KINTEKがお客様のラボの能力をどのように向上させることができるかをご覧ください！

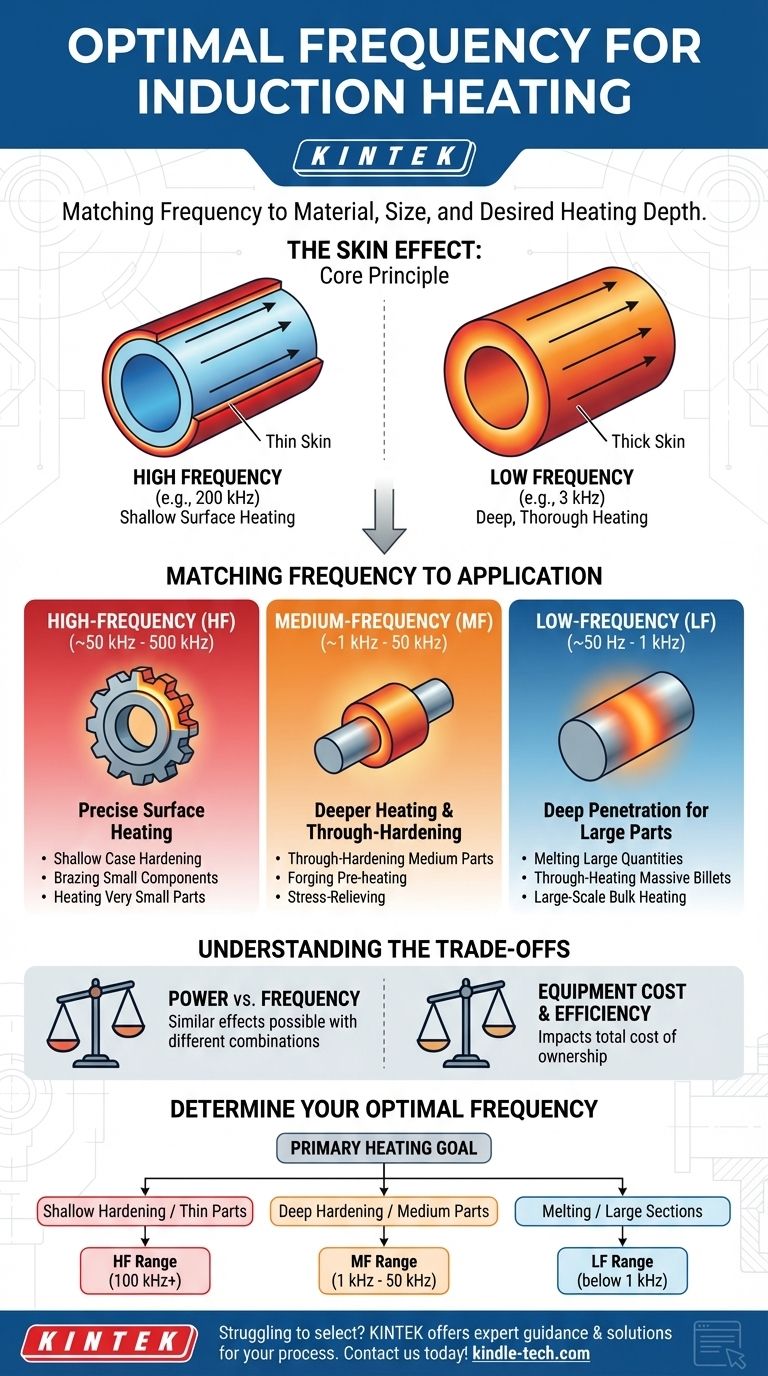

ビジュアルガイド
