スパッタリングガス圧力の影響とは?薄膜蒸着品質の最適化

スパッタリングガス圧力の影響は、成膜された薄膜の品質、均一性、特性を決定する上で重要である。ガス圧が高い場合、スパッタされたイオンはガス原子と衝突し、基板またはチャンバー壁面に凝縮する前に拡散運動とランダムウォークを起こす。この結果、低エネルギーで熱化した運動が起こり、膜の均一性が向上するが、成膜速度が低下する可能性がある。逆に、ガス圧が低いと、高エネルギーの弾道衝突が可能になり、成膜速度は速くなるが、膜の均一性が低下する可能性がある。ガス圧はスパッタリング速度にも影響し、これはイオンエネルギー、ターゲット原子質量、スパッタ収率などの要因に左右される。ガス圧を適切に制御することは、カバレッジ、表面移動度、全体的な成膜品質など、望ましい成膜特性を達成する上で極めて重要です。


キーポイントの説明

スパッタリングガス圧力の影響とは?薄膜蒸着品質の最適化

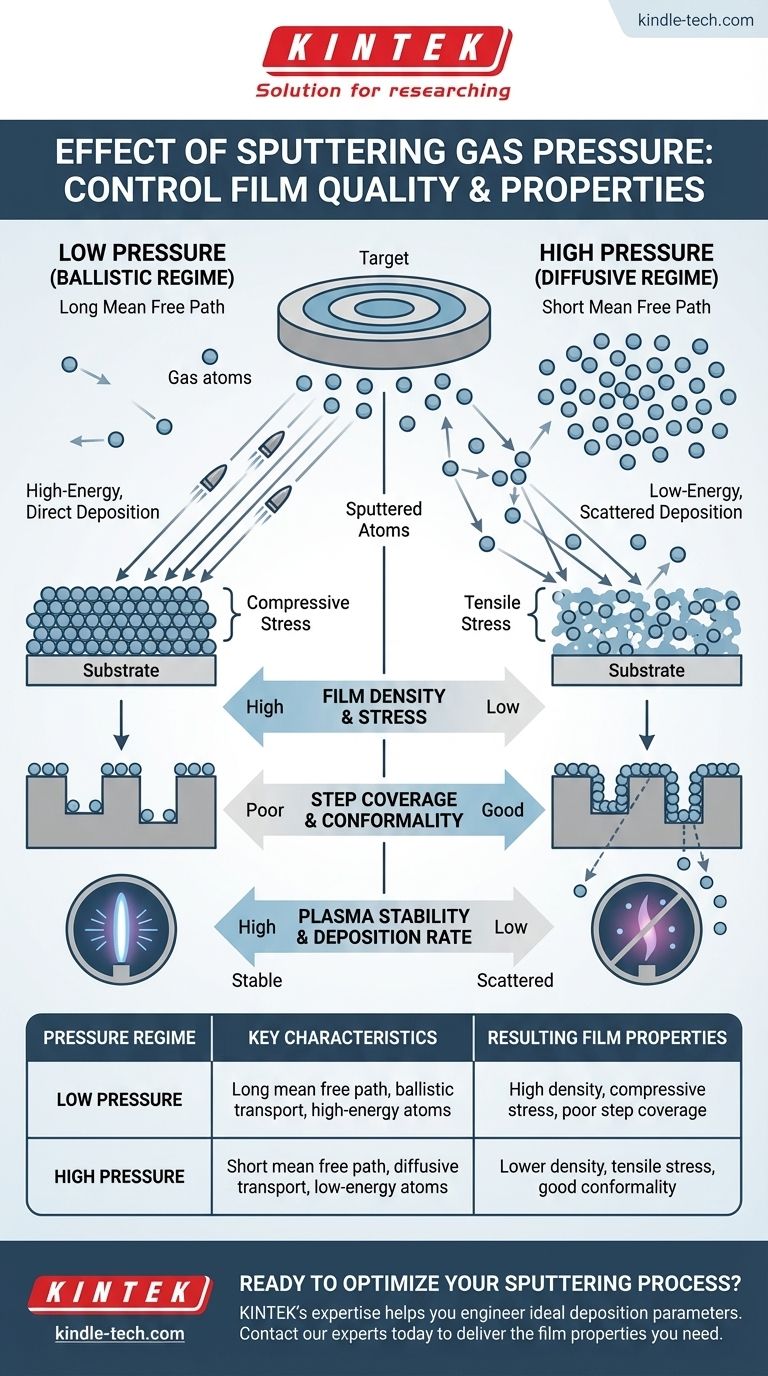

  1. ガス圧がイオン運動に与える影響:

    • ガス圧が高い場合、スパッタされたイオンはガス原子と頻繁に衝突し、拡散的に移動する。その結果、基板やチャンバー壁面に凝縮する前にランダムウォークが発生する。
    • ガス圧が低いと、イオンの衝突が少なくなり、基板に高エネルギーの弾道衝突が生じます。
    • このイオン運動の違いは、蒸着粒子のエネルギーと方向性に影響し、膜質と均一性に影響を与えます。
  2. 蒸着速度と均一性への影響:

    • ガス圧力を高くすると、スパッタされたイオンの運動エネルギーが低下し、熱化運動が起こる。これにより膜の均一性が向上するが、成膜速度が遅くなる可能性がある。
    • ガス圧が低いと、高エネルギーの衝突により成膜速度が速くなるが、イオンの指向性により膜の均一性が低下する可能性がある。
  3. スパッタリング速度におけるガス圧の役割:

    • ターゲットからスパッタされる1秒あたりの単分子膜数として定義されるスパッタリングレートは、ガス圧に影響される。
    • スパッタリング速度は、スパッタ収率 (S)、ターゲットのモル重量 (M)、材料密度 (p)、イオン電流密度 (j) などの因子に依存し、次式で表される:
      [
    • \スパッタリングレート}={frac{MSj}{pN_A e}}である。
  4. ] ここで、(N_A)はアボガドロ数、(e)は電子電荷である。

    • ガス圧力は、イオンエネルギーと衝突周波数を変化させることにより、間接的にこれらの変数に影響を与える。
    • 膜質と表面移動度への影響
  5. : ガス圧力が高いほど、蒸着原子の表面移動度が向上し、膜質と被覆率が向上する。

    • ガス圧が低いと、高エネルギー衝撃のため、残留応力や欠陥の多い膜になる可能性があります。
    • プロセス制御におけるトレードオフ
  6. : ガス圧を調整することで、蒸着速度と膜質のバランスをとることができます。

    • 均一な膜を必要とする用途では、ガス圧を高くすることが好ましいが、成膜速度を速くする場合はガス圧を低くする必要がある。
    • 他のスパッタリングパラメーターとの相互作用
  7. : ガス圧は、イオンエネルギー、ターゲット材料の質量、入射角などの他の要因と相互作用して、スパッタリング収率を決定する。

    • スパッタリング収率、すなわち入射イオン1個当たりに放出されるターゲット原子の数は、ガス圧力によって変化し、プロセスの全体的な効率に影響する。
    • 装置と消耗品に関する実践的考察

:

装置購入者にとって、ガス圧の影響を理解することは、正確な圧力制御を提供するシステムを選択する上で極めて重要である。

ターゲット材料などの消耗品は、最適なスパッタリング性能を達成するために、希望するガス圧力範囲との適合性に基づいて選択する必要がある。 ガス圧を注意深く制御することで、ユーザーは膜厚、均一性、品質に関する特定の要件を満たすようにスパッタリングプロセスを調整することができ、薄膜蒸着アプリケーションにおいて重要なパラメーターとなる。 総括表:
側面 高ガス圧 低ガス圧
イオン運動 拡散性、ランダムウォーク 弾道、高エネルギー衝撃
フィルムの均一性 均一性の向上 均一性が低下する可能性がある
蒸着速度 熱運動により遅い 高エネルギー衝撃により速くなる
フィルム品質 表面移動度の向上、被覆性の向上 高い残留応力または欠陥

アプリケーションの優先順位 均一な膜 より速い成膜速度
