クライミングフィルム式蒸発器とフォーリングフィルム式蒸発器の根本的な違いは、流体の流れの方向と、それを駆動する力です。 クライミング（またはライジング）フィルム式蒸発器では、液体は底部から入り、沸騰中に生成される蒸気泡の勢いによって上方に押し上げられます。逆に、フォーリングフィルム式蒸発器では、液体は上部から導入され、重力のみによってチューブ壁に沿って下方に流れます。
どちらの設計も効率的な熱伝達のために薄い液膜を生成することを目的としていますが、どちらを選択するかは重要な工学的決定です。フォーリングフィルム式蒸発器は、デリケートで熱に敏感な製品に対して精密な制御を提供しますが、クライミングフィルム式蒸発器は、それほど要求の厳しくない用途に対して、よりシンプルで堅牢なソリューションを提供します。
コアメカニズム：各蒸発器の仕組み
クライミングフィルム式蒸発器とフォーリングフィルム式蒸発器はどちらも、通常はシェルアンドチューブ式熱交換器です。主な違いは、液体供給がどのように導入され、加熱されたチューブを通過するかという点にあります。
クライミングフィルム（ライジングフィルム）：蒸気リフトの力
クライミングフィルム設計では、液体供給は長く垂直なチューブの底部から入り、チューブは外側から加熱されます（通常は蒸気によって）。
液体が加熱されて沸騰し始めると、泡が形成されます。これらの蒸気泡は急速に上昇し、合体して膨張し、残りの液体を薄い膜としてチューブ壁を上方に引き上げる蒸気のコアを形成します。
このプロセスはサーモサイフォン効果として知られています。上方への移動は、液体を持ち上げるのに十分な蒸気の生成に完全に依存しています。
フォーリングフィルム：重力の精度
フォーリングフィルム設計では、プロセスが逆になります。液体供給は蒸発器の上部に慎重にポンプで送られます。
ここで、特殊な液分配器が、供給液が各垂直チューブに均等に計量されるようにします。その後、液体は加熱されたチューブの内壁を連続した薄い膜として、重力のみによって駆動されて流れ落ちます。
生成された蒸気も液体膜と並流で下方に流れ、底部で分離されます。このシステムの性能は、初期の液分配の品質に大きく依存します。
主な操作上の違い
蒸気リフトと重力駆動流の機械的な違いは、性能に大きな違いを生み出し、それぞれが非常に異なる用途に適しています。
熱感受性と滞留時間
フォーリングフィルム式蒸発器は、非常に短く均一な滞留時間を提供します。液体は数秒で加熱ゾーンを通過するため、高温への曝露が最小限に抑えられます。これにより、乳製品、フルーツジュース、医薬品などの非常に熱に敏感な製品に理想的な選択肢となります。
クライミングフィルム式蒸発器は、流れが沸騰速度に依存するため、滞留時間がわずかに長く、予測しにくいです。そのため、非常にデリケートな材料にはあまり適していません。
粘度への対応
フォーリングフィルム式蒸発器は、中程度の粘度の流体を効果的に処理できます。液体が均等に分配され、壁を流れ落ちる限り、システムはうまく機能します。
クライミングフィルム式蒸発器は、粘性のある液体では苦戦します。蒸気リフトが流体の流れに対する抵抗を克服するのに十分な強力さではない可能性があり、性能の低下や運転の失敗につながります。
必要な温度差 (ΔT)
フォーリングフィルム式蒸発器は、加熱媒体とプロセス液の間の温度差 (ΔT) が非常に低い状態で運転できます。これにより、熱に敏感な製品がさらに保護され、特に多段式システムでの熱効率が向上します。
クライミングフィルム式蒸発器は、サーモサイフォン効果を駆動するために必要な激しい沸騰を開始するために、より高い最小ΔTを必要とします。
トレードオフの理解
蒸発器の選択は、性能だけでなく、複雑さ、コスト、運転の堅牢性も考慮する必要があります。
システムの複雑さとコスト
フォーリングフィルム式蒸発器の上部にある液分配器は、システムの全体的なコストと設計要件を増加させる、重要で複雑なコンポーネントです。
クライミングフィルム式蒸発器は機械的にシンプルです。この複雑な分配システムがないため、製造および設置コストが低くなります。
ファウリングへの感受性
フォーリングフィルム式蒸発器は、閉塞に非常に敏感です。供給液に微粒子が含まれていたり、分配器が故障したりすると、チューブ壁にドライスポットが形成される可能性があります。これにより、その領域での蒸発が停止し、ファウリングや製品の劣化につながる可能性があります。
クライミングフィルム式蒸発器における蒸気の高い上昇速度は、「スカウリング」効果を生み出すことがあります。これにより、特定の種類のファウリングの蓄積を減らすことができ、一部の用途ではシステムがより堅牢になります。
製品に合った適切な選択をする
選択プロセスは、液体供給の特定の特性と、望ましい運転結果によって導かれる必要があります。
- 熱に非常に敏感な製品（医薬品や乳製品など）の処理が主な焦点である場合： 最小限の滞留時間と低温運転により、フォーリングフィルム式蒸発器が優れた選択肢となります。
- 非敏感な液体向けの堅牢で低コストのシステムが主な焦点である場合： クライミングフィルム式蒸発器は、よりシンプルで経済的なソリューションを提供します。
- 中程度の粘性のある液体を扱っている場合、または非常に高い蒸発速度が必要な場合： フォーリングフィルム設計は、通常、より優れた制御と高い熱伝達係数を提供します。
- 供給液に小さな微粒子が含まれている可能性がある場合、またはファウリングを起こしやすい場合： クライミングフィルム式蒸発器の自己洗浄作用は、より耐久性のある選択肢となるかもしれません。
最終的に、適切な蒸発器の選択は、製品の感受性とプロセスの運転要件を明確に理解することにかかっています。
要約表：
| 特徴 | クライミングフィルム式蒸発器 | フォーリングフィルム式蒸発器 |
|---|---|---|
| 流れの方向 | 上方（蒸気リフト） | 下方（重力駆動） |
| 最適用途 | 熱に敏感でない、堅牢な用途 | 熱に敏感な製品（乳製品、医薬品） |
| 粘度への対応 | 粘性のある液体では苦戦 | 中程度の粘度によく対応 |
| システムの複雑さ | よりシンプル、低コスト | より複雑（液分配器が必要） |
| ファウリング耐性 | より優れている（自己スカウリング作用） | 閉塞に敏感 |
研究室や生産プロセスに最適な蒸発器の選択について専門家のアドバイスが必要ですか？ KINTEKは、研究室機器と消耗品を専門とし、研究室のニーズに合わせたソリューションを提供しています。熱に敏感な医薬品を扱っている場合でも、堅牢な工業用流体を扱っている場合でも、お客様の特定の用途に最適なシステムを選択するお手伝いをいたします。今すぐお問い合わせください。お客様の要件について話し合い、プロセスの効率を向上させましょう！

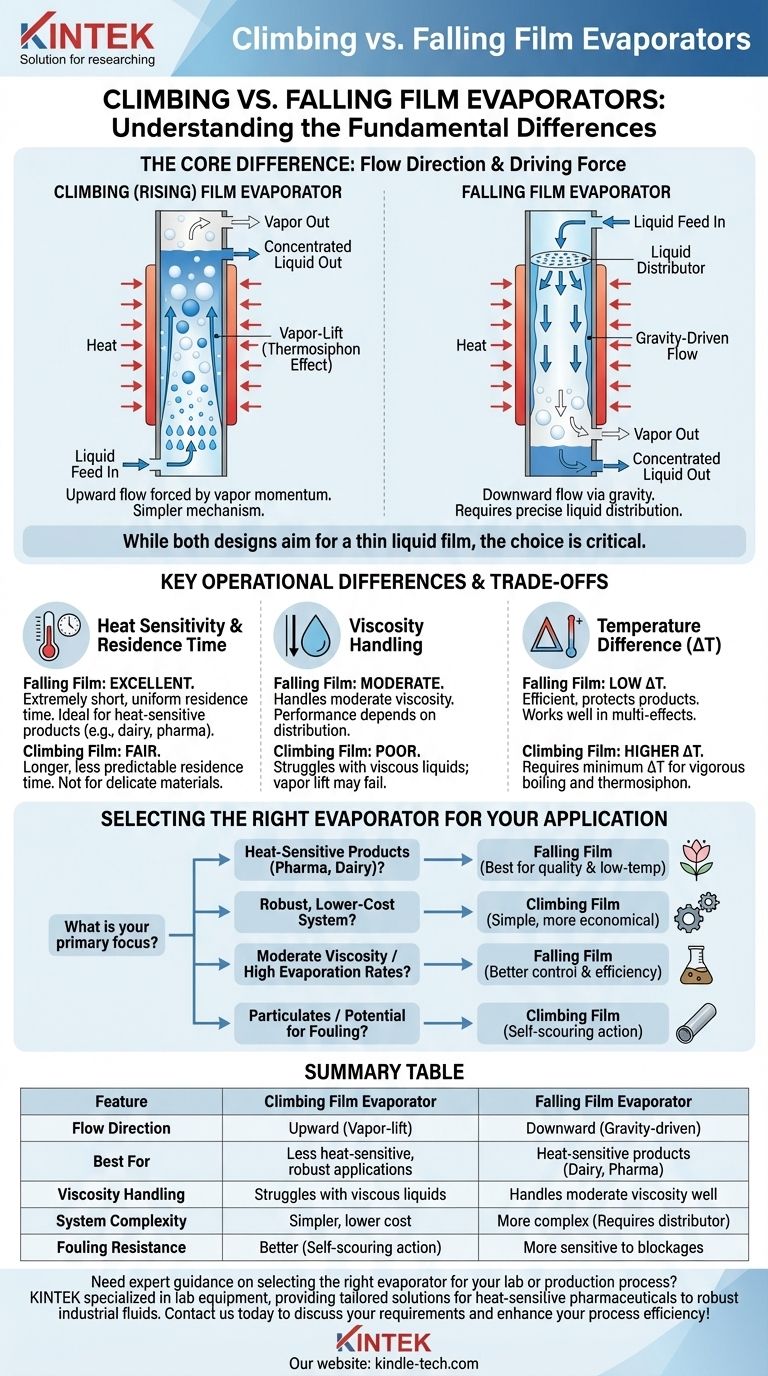

ビジュアルガイド
