ナノ材料のための化学気相成長法とは？ボトムアップ型ナノ材料合成ガイド

本質的に、化学気相成長法（CVD）は、気体状態から原子レベルで材料を構築するための高度に制御されたプロセスです。ナノ材料の場合、これはカーボンナノチューブやナノワイヤーのような構造を成長させたり、非常に薄く高性能な膜を表面に堆積させたりするために使用される「ボトムアップ」製造技術を意味します。

化学気相成長法は単なるコーティング方法ではありません。ナノスケールで最終材料の構造、純度、特性を精密に制御できる合成技術であり、現代のエレクトロニクスおよび材料科学の基礎となっています。

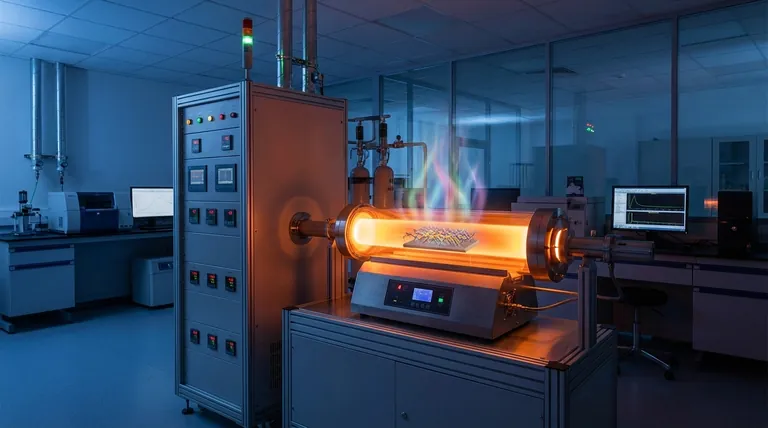

CVDがどのようにしてナノ材料をゼロから構築するか

CVDを理解するには、特定の原子が加熱された表面に「制御された雨」として降る様子を想像してください。「雲」は化学前駆体ガスであり、「雨」は望む場所に正確に形成される固体材料です。

気体前駆体

プロセスは、1つまたは複数の揮発性前駆体ガスを反応チャンバーに導入することから始まります。これらのガスには、堆積させたい化学元素が含まれています。

加熱された基板

チャンバー内には基板があり、これはナノ材料をコーティングまたは成長させたい材料です。この基板は特定の、しばしば非常に高い温度に加熱されます。

化学反応と堆積

前駆体ガスが熱い基板に接触すると、化学反応を起こすか分解します。目的の材料の原子が放出され、表面に「堆積」し、徐々に固体膜を構築したり、特定のナノ構造に成長したりします。

CVDの決定的な利点

CVDがこれほど広く使用されている理由は、ナノスケールでの作業において極めて重要な、汎用性と精密さの独自の組み合わせを提供するためです。

材料における比類のない汎用性

CVDは1種類の材料に限定されません。金属、半導体（エレクトロニクス用など）、セラミックス（耐摩耗性コーティング用）など、非常に広範囲の材料を堆積させることができます。

構造の精密制御

温度、圧力、ガス組成などのパラメーターを注意深く調整することで、材料の最終的な特性を決定できます。これには、その化学組成、結晶構造、結晶粒径、形態が含まれます。

優れたコーティング品質

得られる膜またはナノ構造は、通常、非常に高い純度と密度を持っています。このプロセスはまた、低内部応力で良好な結晶化を持つ膜を生成し、半導体のような高性能アプリケーションにとって重要です。

複雑な形状へのコンフォーマルコーティング

直接的な視線内にあるものだけをコーティングする方法とは異なり、CVDの気体状の性質により、複雑な三次元形状を「包み込む」ことができ、すべての表面に完全に均一なコーティングを作成します。

重要なトレードオフの理解

欠点のない技術はありません。真の専門知識は、プロセスの長所と短所の両方を知ることです。

高温要件

従来のCVDの最も大きな制限は、その高い反応温度であり、しばしば850°Cから1100°Cの間です。ポリマーや特定の合金など、多くの重要な基板材料は、溶融または劣化することなくこの熱に耐えることができません。

熱問題への現代的な解決策

これを克服するために、CVDの特殊なバリエーションが開発されてきました。プラズマ強化CVD（PECVD）やレーザー支援CVD（LACVD）のような技術は、必要な堆積温度を大幅に下げることができ、より広範囲の基板との互換性を開拓しています。

アプリケーションに適した選択を行う

適切な堆積技術を選択するかどうかは、最終目標に完全に依存します。CVDが正しい道であるかどうかを判断する方法を以下に示します。

高純度で結晶性のナノワイヤーやナノチューブなどのナノ構造の製造を主な目的とする場合：CVDは成長と構造に関して比類のない制御を提供しますが、基板が温度に耐えられることを確認する必要があります。
複雑な3D表面に均一で高密度のコーティングを施すことを主な目的とする場合：CVDがコンフォーマル膜を作成できる能力は、スパッタリングのような視線内方法よりも優れています。
耐熱性基板上に薄膜を形成するためのスケーラブルなプロセスを主な目的とする場合：標準的なCVD装置の比較的単純さと保守性は、非常に効果的で信頼性の高い製造技術となり得ます。

最終的に、CVDはナノスケールから材料を設計するための強力なツールキットを提供し、最も重要な場所で精密さを提供します。

要約表：

側面	主要な詳細
プロセスタイプ	気体前駆体からのボトムアップ合成
主な用途	カーボンナノチューブ、ナノワイヤー、エレクトロニクス用薄膜
主な利点	高純度、コンフォーマルコーティング、精密な構造制御
主な制限	高温要件（850°C～1100°C）
一般的な基板	耐熱性材料（ポリマー/合金向けの特殊なバリアント）
