ナノマテリアルの化学気相成長（CVD）法とは何ですか？原子レベルで精密に制御しながら構築する

最も簡単に言えば、化学気相成長（CVD）は、ナノマテリアルを原子または分子レベルで構築するための手法です。これは、前駆体として知られる反応性ガスを制御されたチャンバーに導入し、そこでガスが反応して、基板と呼ばれるターゲット表面上に固体で超薄膜またはナノ構造を堆積させることによって機能します。「ボトムアップ」アプローチであるこの方法は、材料の最終的な特性に対して例外的な制御を提供します。

化学気相成長は単なるコーティング技術ではありません。それは多用途な作製プラットフォームです。その真の価値は、従来の化学合成法では達成が困難な、精密な構造制御を伴う多種多様な高純度で複雑なナノマテリアルを構築できる能力にあります。

CVDプロセスの分解

CVDを理解するには、その基本原理と構成要素に分解するのが最善です。このプロセスは、ビーカー内ではなく、表面上で起こる注意深く調整された化学反応です。

基本原理：気体から固体へ

CVDの基礎は相転移です。気体の状態にある揮発性の化学前駆体が反応チャンバーに供給されます。これらのガスが加熱された基板に接触すると、化学反応が起こり、固体材料が形成され、それが基板表面に堆積します。これにより固体材料が形成され、その基板表面に堆積します。

CVDシステムの主要コンポーネント

典型的なCVDセットアップには、次の4つの重要な要素が含まれます。

1. 反応チャンバー： 反応を封じ込める、通常は真空下にある制御された環境。
2. 前駆体供給： 反応性ガスを正確な量でチャンバーに導入するシステム。
3. 基板： 新しいナノマテリアルが成長する材料または加工対象物。
4. エネルギー源： 最も一般的には熱であり、基板表面での化学反応を促進するために必要なエネルギーを提供します。

詳細な検討：化学輸送法

CVDのバリエーションの1つに化学輸送法があります。この技術では、まず原料が反応してガスになります。このガスは、目的の材料が堆積・成長するように反対の反応が引き起こされる基板を含むチャンバーの別の領域に輸送されます。

ナノテクノロジーにとってCVDが不可欠な理由

ゾル-ゲル法や水熱合成法などの手法が存在しますが、制御性と多用途性における独自の利点から、CVDは現代のナノテクノロジーの礎となっています。

構造に対する比類のない制御

従来の合成法は複雑になることがあり、ナノ粒子の最終的な形状とサイズに対する制御が限られています。CVDはこの点で優れており、膜の厚さ、組成、形態を原子レベルまで正確に管理できます。

材料合成の多用途性

CVDは単純な材料に限定されません。金属の基本的な薄膜から、複雑な多成分層やハイブリッド材料まで、幅広い構造の作製に使用されます。これにより、ナノエレクトロニクス、パワーエレクトロニクス、医療、航空宇宙分野での応用において不可欠なものとなっています。

代表例：カーボンナノチューブ（CNT）

カーボンナノチューブの合成は、CVDの力を示す完璧な例です。触媒化学気相成長（CCVD）は、高品質のCNTを製造するために使用される主要な手法です。このプロセスでは、基板上の触媒が炭素含有前駆体ガスを分解するのを助け、ナノチューブ構造の制御された成長を可能にします。

トレードオフと考慮事項の理解

どの手法にも課題がないわけではありません。信頼できるアドバイザーであるためには、潜在的な欠点を含む全体像を認識する必要があります。

複雑性とプロセス条件

CVDシステムは、温度、圧力、ガス流量の綿密な制御を必要とします。真空装置と精密な制御の必要性から、初期セットアップは一部の従来の湿式化学法よりも複雑で高価になる可能性があります。

前駆体の重要な役割

前駆体化学物質の選択は極めて重要です。それらはガスとして輸送されるのに十分揮発性であると同時に、合理的な温度で基板上に堆積するのに十分な反応性を持っている必要があります。不適切な前駆体は、不純物や材料品質の低下につながる可能性があります。

環境およびエネルギーへの影響

CNT合成で見られるように、CVDプロセスは必要とされる高温のためにエネルギーを大量に消費する可能性があります。さらに、化学前駆体のライフサイクル（生成から廃棄まで）は、生態毒性を制限するために管理しなければならない潜在的な環境負荷を伴います。

目標に応じた適切な選択

作製方法の選択は、最終的な目標に完全に依存します。CVDは強力なツールですが、その適用は戦略的でなければなりません。

• エレクトロニクス用途で高純度で均一な薄膜を最優先する場合： CVDは、その精密な層ごとの堆積制御により、優れた選択肢となります。
• コスト効率の高いバルクナノ粒子製造を最優先する場合： ゾル-ゲル法やボールミリングなどの従来の方法の方が経済的かもしれませんが、構造的な精度は低くなります。
• 複雑な層状ナノ構造の作成を最優先する場合： プロセス中に前駆体を切り替えるCVDの能力は、高度なデバイス作製にとって不可欠なツールとなります。

結局のところ、化学気相成長は、エンジニアや科学者が未来の技術の基礎となる材料をゼロから設計し構築することを可能にします。

要約表：

CVDの特徴	利点
ボトムアップ作製	精密な制御のために、原子または分子レベルで材料を構築する。
比類のない構造制御	膜の厚さ、組成、形態を原子レベルまで管理できる。
材料合成の多用途性	単純な薄膜から複雑な多層構造まで、幅広い材料を作製する。
高純度の結果	制御された環境で、卓越した純度の超薄膜とナノ構造を生成する。

精密な次世代ナノマテリアルの構築の準備はできていますか？

KINTEKでは、化学気相成長のような高度なプロセスに必要な先進的なラボ機器と消耗品の提供を専門としています。当社の専門知識は、ナノエレクトロニクス、医療、航空宇宙分野でのブレークスルーに不可欠な高純度で均一な薄膜や複雑なナノ構造の実現を支援します。

当社のソリューションがお客様の研究開発をどのように強化できるかについて、ぜひご相談ください。ナノマテリアル作製目標に最適な機器については、今すぐ専門家にお問い合わせください。

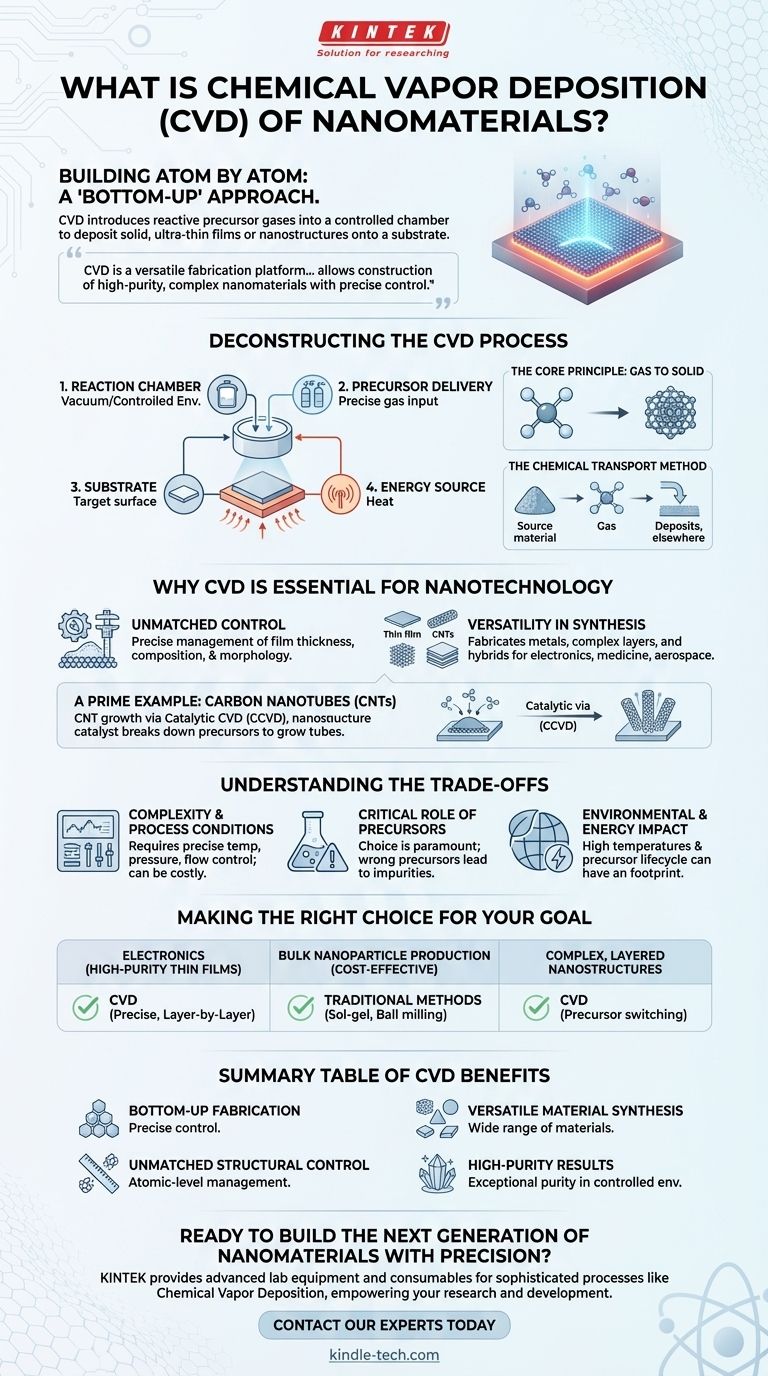

ビジュアルガイド
