本質的に、グラフェンはほぼすべての産業にわたる潜在的な用途を持つ革新的な材料です。史上最も強い材料であり、高い導電性を持ち、透明で柔軟であるという独自の特性の組み合わせにより、次世代エレクトロニクス、再生可能エネルギー、先進複合材料、保護コーティングへの応用が期待されています。
グラフェンは単一の解決策ではなく、基盤となるプラットフォーム技術です。その実用的な応用は、材料そのものよりも、その並外れた強度、導電性、透明性の特性をいかに活用して既存の製品を根本的に改善し、全く新しい製品を可能にするかにかかっています。
グラフェンの可能性を推進するコア特性
グラフェンの応用を理解するためには、まずその基本的な特性を理解する必要があります。その用途は、他のどの材料にも見られない特性の組み合わせから直接生まれています。
卓越した電気伝導性
グラフェンは電気の優れた導体です。この特性は、マイクロプロセッサから高性能センサーに至るまで、より高速で効率的なエレクトロニクスを作成するための基礎となります。
比類のない強度と柔軟性
二次元材料であるグラフェンは、信じられないほど薄く柔軟ですが、鋼鉄よりも強いです。このユニークな組み合わせにより、超強力で軽量な複合材料を作成したり、柔軟なタッチスクリーンやエレクトロニクスを構築したりするための理想的な添加剤となります。
高い光透過率
グラフェンはほぼ完全に透明です。これは導電性と相まって、性能が導電層を光が通過することに依存するタッチスクリーン、液晶ディスプレイ（LCD）、太陽電池において、既存の材料を置き換える最有力候補となります。
大きな表面積
グラフェンの単原子層の構造は、体積に対して極めて大きな表面積を提供します。これは、バッテリーのアノードやスーパーキャパシタ内など、エネルギー貯蔵の用途において、エネルギー密度と充電速度を向上させることができるため、決定的な利点となります。
主要な応用分野の詳細
グラフェンの特性は、いくつかの主要分野で特定の高い影響力を持つ応用へと変換されます。一部は初期段階の開発中ですが、すでに市場に投入されているものもあります。
エレクトロニクスの革新
グラフェンの導電性と薄さにより、より小型で高速、かつ効率的な電子部品の設計が可能になります。一部の高性能エレクトロニクスではシリコンを置き換える候補であり、透明導電膜の開発に不可欠です。
これらのフィルムは、光検出器、LED、曲げたり丸めたりできるフレキシブルディスプレイを含むオプトエレクトロニクスに不可欠です。
エネルギーの未来を担う
エネルギー分野では、グラフェンは複数の役割を果たします。太陽電池では透明電極として使用され、より多くの光が活性光起電力材料に到達することを可能にすることで効率を向上させます。
また、次世代のバッテリーやスーパーキャパシタでは高導電性のアノード材料として機能し、より速い充電と長寿命サイクルを約束します。
材料とコーティングの強化
他の材料上に容易に堆積できるため、グラフェンはコーティングとして非常に多用途です。塗料に混ぜることで、非常に効果的な防食コーティングを作成できます。
プラスチック、金属、その他の材料に添加すると、従来の材料よりも大幅に軽量で強力な複合材料が生まれます。
トレードオフと課題の理解
その計り知れない可能性にもかかわらず、グラフェンの広範な採用は重大な実際的な課題によって制約されています。誇大広告は、生産と実装の現実を見落としがちです。
生産のハードル
すべてのグラフェンが同じように作られているわけではありません。生産方法は、その品質、コスト、特定の用途への適合性を決定します。
- 機械的剥離： 非常に高品質のグラフェンを生成しますが、産業用途にはスケーラブルではありません。
- 液相剥離： 複合材料やコーティングに使用するグラフェンフレークの大量生産に適していますが、電気的品質は低いことがよくあります。
- 化学気相成長法（CVD）： 先進的なエレクトロニクスや透明フィルムに必要な大判で高品質のシートを生産するための最も有望な技術です。しかし、コスト、均一性、取り扱いに関する課題が残っています。
コスト対性能
最高級で欠陥のないグラフェンを製造する高コストは、今日の多くの用途では非現実的です。自転車のフレームを強化するために使用されるグラフェンと、マイクロプロセッサに必要な純粋なシートでは、製造コストが大きく異なります。
このコストと性能のトレードオフは、現在どの用途が商業的に実行可能で、どの用途が研究開発段階に留まるかを決定する主な要因です。
目標に合った適切な選択をする
グラフェンの異なる形態やグレードを理解することは、効果的に適用するために不可欠です。あなたの目標が、どのタイプのグラフェンが関連性があるかを決定します。
- 短期的な産業利用が主な焦点である場合： 低コストで大量生産されたグラフェンフレークが大きな価値を提供する、複合材料やコーティングへの添加剤としてグラフェンを探してください。
- 次世代エレクトロニクスが主な焦点である場合： CVDによって製造された高品質のシートベースのグラフェンが不可欠ですが、高いコストと発展途上の技術の課題に備える必要があります。
- 再生可能エネルギーが主な焦点である場合： グラフェンは、より大きなシステム内の重要なコンポーネントとして機能し、太陽電池やバッテリーの性能を向上させるための主要な実現可能材料です。
究極的に、グラフェンの真の可能性は、材料の適切な品質と形態を、解決しようとしている特定の課題に適合させることによって解き放たれます。
要約表：
| 特性 | 主要な応用分野 |
|---|---|
| 卓越した電気伝導性 | より高速なマイクロプロセッサ、高性能センサー、透明導電膜 |
| 比類のない強度と柔軟性 | 軽量複合材料、柔軟なタッチスクリーンおよびエレクトロニクス |
| 高い光透過率 | 改良されたタッチスクリーン、LCD、太陽電池電極 |
| 大きな表面積 | 高密度バッテリー、より速い充電のためのスーパーキャパシタ |
グラフェンを研究や製品開発に統合する準備はできましたか？ KINTEKは、グラフェン研究と応用テストに必要な先進的なラボ機器と消耗品を提供することを専門としています。次世代エレクトロニクス、エネルギー貯蔵ソリューション、先進複合材料のいずれに取り組んでいる場合でも、当社の専門知識がお客様のイノベーションをサポートします。当社のチームに今すぐお問い合わせいただき、お客様の材料科学の目標達成をどのように支援できるかをご相談ください。

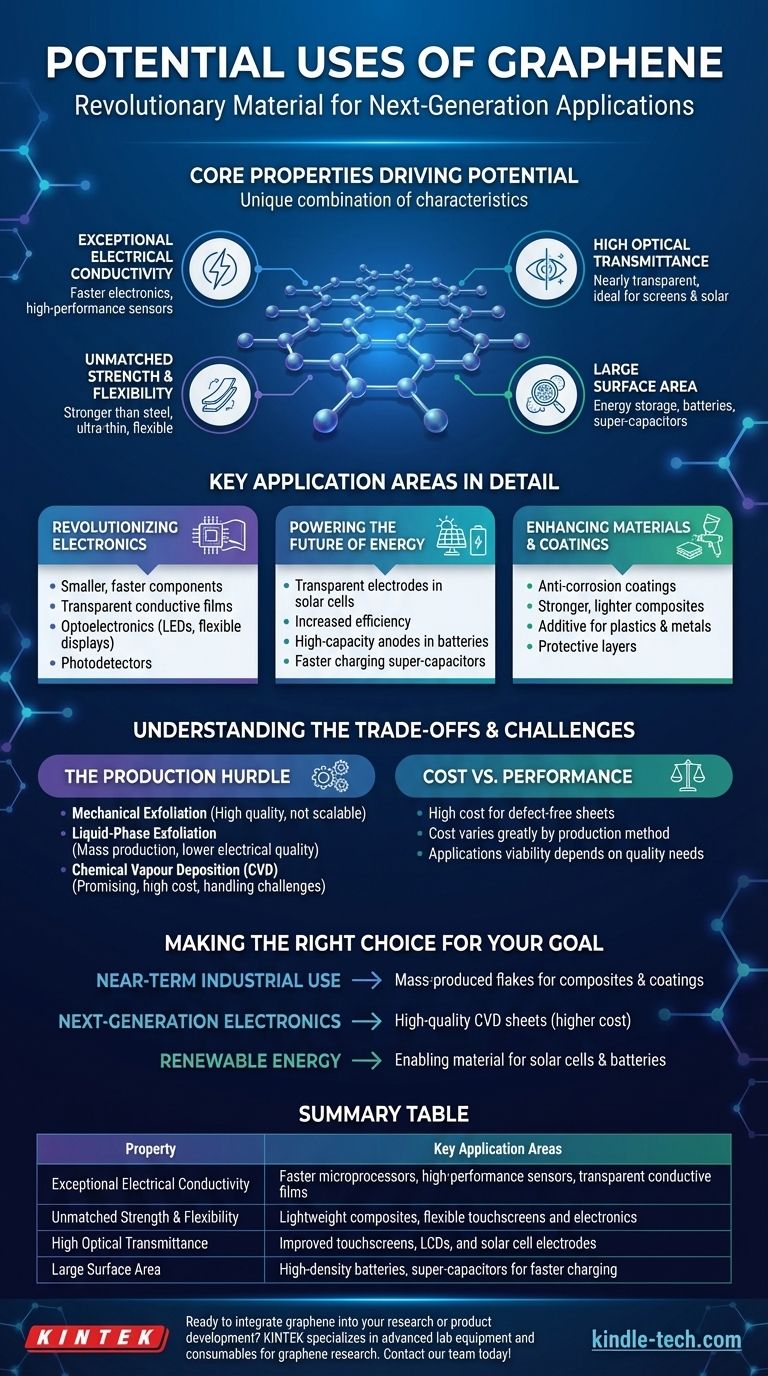

ビジュアルガイド
