本質的に、誘導コイルは、導電性材料を非接触で加熱するために使用される特殊な変圧器です。強力な高周波交流磁場を発生させることにより、ターゲットとなるワークピース内部に直接電流を誘導し、金属の焼入れ、ろう付け、溶解、鍛造などの用途のために、ワークピースを迅速かつ正確に加熱します。
誘導コイルの基本的な目的は、アンテナとして機能し、磁場を形成し、方向付けることです。コイルの形状は任意ではなく、金属部品がどこでどのように熱せられるかを正確に制御するために、細心の注意を払って設計されています。
基本原理：誘導コイルの仕組み
誘導コイルが何に使用されるかを理解するためには、まず誘導加熱の原理そのものを理解する必要があります。このプロセスは、2つの主要な物理的概念に基づいています。
磁場の生成
誘導コイルは通常、中空の銅管で作られています。このコイルに強力な交流（AC）電流を流すと、アンペールの法則に従って、コイルの周囲および内部の空間に集中した振動する磁場が発生します。
渦電流の誘導
導電性のワークピース（鋼鉄製のギアや銅パイプなど）がこの磁場内に置かれると、磁場はその材料内部に小さな円形の電流を誘導します。これらは渦電流として知られています。
熱源
ワークピース材料は、これらの渦電流の流れに対して自然な抵抗を持っています。この抵抗により、材料内部に直接集中的な局所熱が発生します。これはジュール熱として知られる現象です。このプロセスは、非常に高速で、クリーンで、制御可能です。
加熱タスクへのコイル形状の適合
誘導コイルの形状は、誘導加熱プロセスの成功を決定する最も重要な要素です。目標は、部品と効率的に「結合」する（磁力線が加熱したい領域と交差する）ようにコイルを設計することです。
ヘリカルコイル（らせんコイル）
最も一般的な設計であるヘリカル（またはソレノイド）コイルは、基本的にバネ状に巻かれた銅管です。これは、シャフト、ロッド、パイプなどの円筒部品を外側から加熱するために使用されます。多点ヘリカルコイルは、大量生産のために複数のワークピースを同時に加熱するために使用されるバリエーションです。
パンケーキコイル（渦巻コイル）
その名の通り、パンケーキコイルは平らで渦巻き状をしています。これは、平らな表面または材料の片側を加熱したい場合に使用されます。磁場はコイルの面に垂直に集中するため、平らなプレートへの継手のろう付けや、大きなシャフトの端の加熱などの用途に最適です。
内部コイル
パイプ継手やエンジンシリンダーなど、部品の内部を加熱する必要がある場合は、内部コイルが使用されます。これはボア（内径）内に挿入され、その磁場が外側に広がり、部品の内面に電流を誘導します。これは、部品の熱間収縮嵌合や内部ギア歯の焼入れなどのタスクに不可欠です。
トレードオフと主要因の理解
単にコイルの形状を選択するだけでは不十分です。加熱プロセスの効率と有効性は、いくつかの重要な設計および操作パラメータに依存します。
結合距離
コイルとワークピースの間の隙間は結合距離と呼ばれます。隙間が小さいほど磁場が強くなり、加熱効率が向上します。ただし、コイルと部品との間の電気的アーク放電を防ぐには、隙間を十分に大きくする必要があります。
電力と周波数
電源の周波数は、熱浸透の深さを決定します。周波数が高いほど、渦電流は表面近くに集中して流れます（「表皮効果」）。これは表面焼入れに最適です。周波数が低いほど、部品の奥深くまで浸透し、鍛造などの全体加熱用途に適しています。
コイルの構造
誘導コイルを流れる電流が非常に大きいため、コイル自体もかなりの熱を発生します。そのため、運転中にコイルが溶けるのを防ぐために冷却水を循環できるように、ほぼ常に中空の銅管で作られています。
用途に応じた適切なコイルの選択
コイルの選択は、ワークピースの形状と希望する加熱結果に直接基づいている必要があります。
- 円筒部品の外側を加熱することが主な目的の場合： ヘリカルコイルは、円周全体に均一で効率的な加熱を提供するための標準的な選択肢です。
- 平らな表面またはワークピースの端を加熱することが主な目的の場合： パンケーキコイルは、磁場を単一の平面に集中させるように設計されています。
- ボアまたはチューブの内部を加熱することが主な目的の場合： 部品の内部表面に磁場を放射するために、内部コイルが必要です。
- 正確な表面層を焼入れすることが主な目的の場合： 熱浸透を制限するために、密接に結合されたコイルに加えて、高周波電源を使用する必要があります。
結局のところ、適切な誘導コイルの選択とは、その磁場形状を特定の加熱ターゲットに正確に一致させることです。
要約表：
| コイルの種類 | 主な用途 | 理想的な対象 |
|---|---|---|
| ヘリカルコイル | 円筒部品の外側の加熱 | シャフト、ロッド、パイプ |
| パンケーキコイル | 平らな表面または部品の片側の加熱 | プレートへの継手のろう付け |
| 内部コイル | ボアまたはチューブの内部の加熱 | 内部ギア歯、パイプ継手 |
金属加熱プロセスの最適化の準備はできましたか？
KINTEKでは、カスタム誘導加熱ソリューションを含む高性能ラボ機器の提供を専門としています。表面焼入れ、ろう付け、鍛造のための全体加熱など、お客様の用途が何を必要とするかにかかわらず、当社の専門知識により、最大の効率と精度を実現するための適切なコイル形状とシステムパラメータを確実に提供します。
当社がお手伝いすること：
- 迅速で局所的な加熱による生産性の向上。
- クリーンで制御可能で再現性のある結果による品質の向上。
- エネルギー効率が高くターゲットを絞った加熱によるコスト削減。
お客様の具体的なニーズについてご相談ください。 今すぐ専門家にお問い合わせいただき、お客様の研究所または生産ラインに最適な誘導加熱ソリューションを見つけてください。

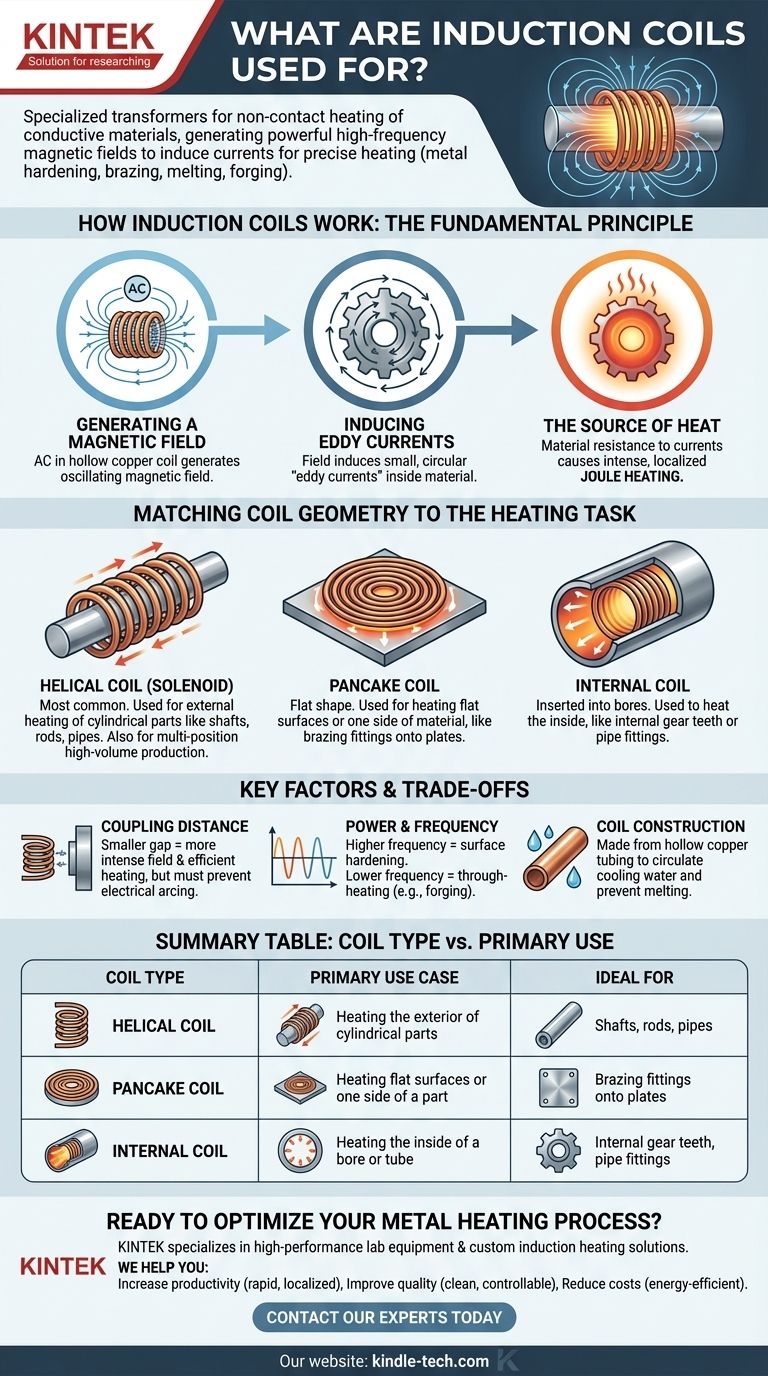

ビジュアルガイド
