完璧な環境の追求
科学実験において、混沌は敵である。
世界は変数に満ちている――変動する温度、制御不能な空気の流れ、そして汚染物質。材料の挙動を理解するには、まず世界を排除しなければならない。完璧な制御が可能な聖域が必要なのだ。

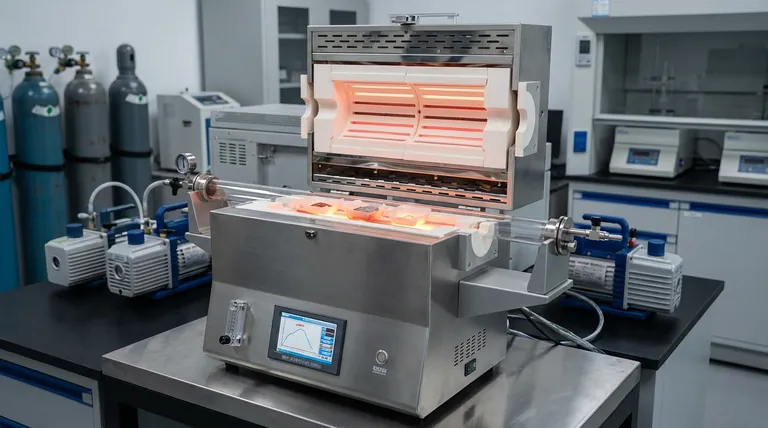

チューブ炉こそが、その聖域である。
一見すると、単純な加熱装置に見えるかもしれない。しかし、エンジニアリングの視点から見れば、それは洗練された「熱スリーブ」である。その物理的な説明は、単なる部品のリストではない。それは同心円状の層の研究であり、それぞれの層が中央の安定したゾーンでサンプルを断熱するように設計されている。
保護シェルから反応コアまで、そのアーキテクチャがどのように機能するかを以下に示す。
同心円状の防御層
チューブ炉は要塞のように構築されている。それは、高温を内部に閉じ込め、混沌とした外部環境を遮断するように設計された層で構成されている。
1. シェル：要塞の壁
最も外側の層は、実験室とリアクターの間の障壁である。
通常、頑丈なステンレス鋼またはアルミニウム合金で作られたこのケーシングは、構造的な完全性を提供する。それは、装置が構築されるシャーシである。
その主な役割は保護である。内部コンポーネントを衝撃や腐食から保護すると同時に、重い断熱材を内部に固定する。
2. マトリックス：アルミナ断熱材
シェル内部には、熱的ブレークがある。
これは通常、厚いアルミナセラミックファイバーの層である。高温エンジニアリングにおいて、断熱材は受動的ではない。それは能動的な安全機能である。
それは二重の機能を持つ：
- 効率：熱を中央に向かって反射し、エネルギー損失を最小限に抑える。
- 安全性：コアが1700℃に達しても、外側のシェルは触れるのに十分なほど冷たいままであることを保証する。
3. エンジン：発熱体
断熱材の中に埋め込まれているのが、この機械の「筋肉」である。
これらは高抵抗コイルまたはロッドであり、多くは炭化ケイ素（SiC）またはモリブデンシリサイド（MoSi2）で作られている。底から加熱するホットプレートとは異なり、これらのエレメントは中央の空洞を囲んでいる。
それらは360度の放射熱場を作り出し、温度分布が完全に均一であることを保証する。このトンネルには冷たいスポットはない。
リアクター：科学が起こる場所
前の層は、1つのコンポーネントをサポートするために存在する：中央のチューブ。
これが炉の心臓部である。それは、加熱ゾーンの中央を貫通する、取り外し可能な円筒形の容器である。その設計は、重要なエンジニアリング哲学である分離を表している。
サンプルは発熱体に決して触れない。それはチューブの中に収められている。
この物理的な分離により、2つの明確な機能が可能になる：
- 雰囲気制御：チューブの両端を真空フランジで密閉することにより、空気を排気したり、アルゴンや窒素などのガスを導入したりできる。
- 汚染防止：発熱体からの反応副生成物がサンプルに到達できない。
ヒューマンインターフェース
この過酷な環境とどのように対話するのか？直接触れることはない。
サンプルは「ボート」と呼ばれるセラミックまたは金属製のトレイに入れられる。プッシュロッドを使用して、オペレーターはこれらのボートを「ホットゾーン」にスライドさせる。これは、デジタルで高温のプロセスへの手動で触覚的な接続である。
フィードバックループ
目を持たない加熱システムは暴走列車のようなものだ。
精度を維持するために、熱電対が神経系として機能する。中央のチューブに接触して配置されたこのセンサーは、リアルタイムデータをデジタル制御ユニットに中継する。
これによりフィードバックループが作成される。温度が1℃低下すると、コントローラーはエレメントに電力をパルスする。設定値を超えると、電力はカットされる。この絶え間ない対話により、環境が安定した状態に保たれる。
重要なトレードオフ：石英 vs. アルミナ
炉の物理的な限界は、中央チューブの素材によって決まる。エンジニアは、可視性と耐久性の間で選択する必要がある。
石英の利点
石英チューブは透明性を提供する。
- 利点：反応が起こるのを観察できる。
- コスト：一般的に1200℃に制限される。
- 最適な用途：低温観察およびアニーリング。
アルミナの利点
アルミナは頑丈なセラミックである。
- 利点：1800℃までの過酷な熱に耐える。化学的に不活性である。
- コスト：不透明である。何も見えない状態での作業となる。
- 最適な用途：高温焼結および合成。
アーキテクチャの概要
| コンポーネント | 素材と機能 |
|---|---|
| 外殻 | ステンレス鋼/アルミニウム。構造と保護を提供する。 |
| 断熱材 | アルミナセラミックファイバー。熱を閉じ込め、実験室を涼しく保つ。 |
| 発熱体 | SiC/MoSi2コイル。均一な放射熱を発生させる。 |
| 中央チューブ | 石英（透明）またはアルミナ（高温）。断熱チャンバー。 |
| 制御システム | 熱電対+デジタルユニット。電力を調整する頭脳。 |
ソリューションの選択
チューブ炉は多用途なツールであるが、その構成は意図に合致させる必要がある。
低温で物理的変化を観察する必要がある場合は、石英の透明性が不可欠である。攻撃的な雰囲気下で材料を熱限界まで押し上げる作業を行う場合は、アルミナの回復力が必須である。
KINTEKでは、お客様は単に炉を購入しているのではなく、研究のための制御された環境を構築していることを理解しています。当社は、これらの「熱スリーブ」を厳密な仕様に合わせて構成することを専門としています。
真空システムの高純度断熱が必要な場合でも、1800℃リアクターの強力な熱力が必要な場合でも、当社はお客様が完璧なソリューションを構築するお手伝いができます。

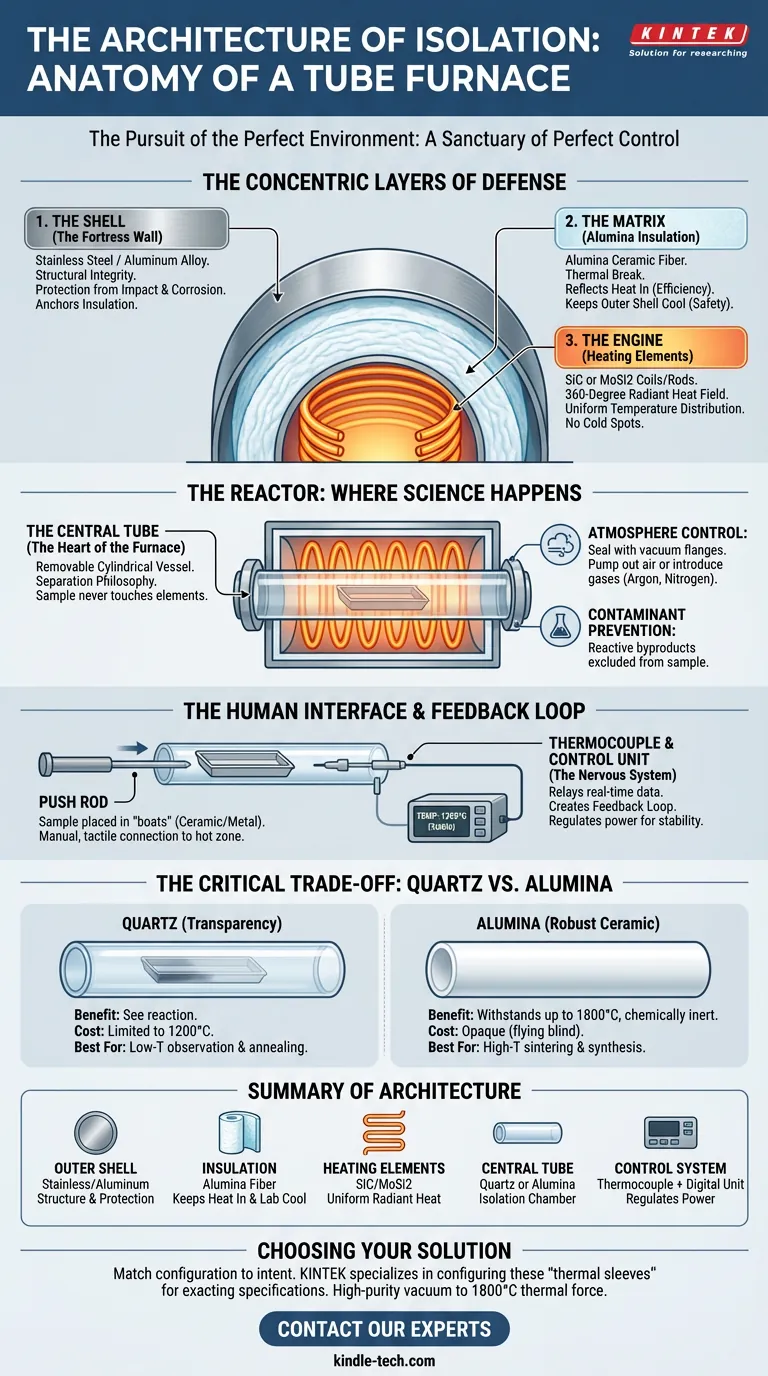

ビジュアルガイド
