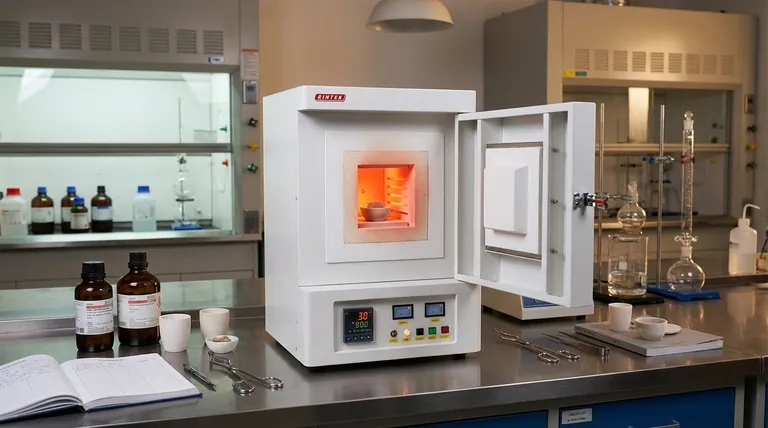

電気マッフル炉の動作原理とは？研究室のための純粋で制御された熱の実現

電気マッフル炉の核心は、間接抵抗加熱の原理に基づいて動作します。これは、発熱コイルを使用して電気エネルギーを熱エネルギーに変換します。この熱は、対流と放射によって、「マッフル」と呼ばれる自己完結型の断熱チャンバー内に保持されたサンプルに伝達され、サンプルを発熱体自体から隔離します。

多くの高温用途における中心的な課題は、試験対象の材料を汚染することなく、強力で均一な熱を達成することです。マッフル炉は、断熱チャンバーを使用してサンプルを発熱体から分離することにより、この問題を解決し、クリーンで正確に制御された環境を保証します。

主要コンポーネントとその役割

マッフル炉の機能は、その3つの主要システム、すなわち加熱システム、断熱チャンバー、制御システムを調べることで最もよく理解できます。それぞれがプロセスにおいて異なる役割を果たします。

加熱システム：熱の発生

プロセスは、ジュール熱としても知られる抵抗加熱から始まります。高抵抗のワイヤーコイル（しばしばニッケル・クロム合金（ニクロム）製）がチャンバーの周囲に取り付けられています。

これらのコイルに高電流を流すと、その抵抗によりコイルが極度に熱くなり、電気エネルギーが直接熱エネルギーに変換されます。これが炉全体の熱の基本的な発生源となります。

断熱チャンバー：「マッフル」

「マッフル」という用語は、サンプルを保持する断熱された内部チャンバーを指します。このコンポーネントが炉の決定的な特徴です。

これは通常、高温耐火セラミック材料から作られています。マッフルは2つの重要な機能を提供します。

隔離： 灼熱の加熱要素とサンプルの間に物理的なバリアを形成します。
断熱： 外部の断熱ボックスと連携して熱の放出を防ぎ、エネルギー効率を確保し、炉が急速に非常に高い温度に達することを可能にします。

制御システム：精度の保証

現代の炉は、正確な温度管理のために洗練されたフィードバックループに依存しています。

チャンバー内部の温度を連続的に測定するのが熱電対（温度感知プローブ）です。この測定値は炉の「頭脳」であるPID（比例・積分・微分）コントローラーに送られます。コントローラーは実際の温度とユーザーが設定した目標値を比較し、発熱体に送られる電力を正確に調整して、最小限の変動で目標温度を維持します。

熱がサンプルに到達する方法

発熱体がサンプルに直接触れないため、熱は間接的に伝達される必要があります。これは主に2つの方法で起こります。

ステップ 1：チャンバーへの伝導と放射

まず、発熱体が熱を放射し、マッフルチャンバーの壁に伝導し、内部表面全体が均一に加熱されます。

ステップ 2：サンプルへの対流と放射

チャンバーの壁が熱くなると、熱エネルギーが内部のサンプルに伝達されます。これは主に次のことを通じて発生します。

放射： チャンバーの熱い内壁が熱エネルギーをサンプルの表面に直接放射します。
対流： チャンバー内の空気（またはガス）が壁によって加熱され、この熱気の循環がサンプルに熱を伝達します。

この2段階の間接的なプロセスが、サンプルが「ホットスポット」なしにすべての側面から均一に加熱されることを保証します。

主な利点の理解：汚染の防止

このマッフル設計の主な理由は、クリーンな加熱環境を保証することです。

直接加熱の問題点

灰化、熱処理、材料研究などの多くの科学的および産業的プロセスでは、サンプルが純粋なままであることが極めて重要です。サンプルが直接燃焼（ガス炎など）や発熱体との直接接触によって加熱された場合、熱源からの副生成物や剥離物がサンプルを汚染し、結果を無効にする可能性があります。

マッフル炉による解決策

サンプルを独自のチャンバーに分離することにより、マッフル炉はサンプルと相互作用するのはチャンバー内の熱と制御された雰囲気のみであることを保証します。この隔離こそが、炉の最も重要な設計原理です。

目標に合わせた適切な選択

動作原理を理解することは、特定の成果のために炉を活用するのに役立ちます。

サンプルの純度が主な焦点の場合： マッフルチャンバーによる隔離は、発熱体からの汚染を防ぐ最も重要な特徴です。
プロセスの再現性が主な焦点の場合： PIDコントローラーと熱電対システムが鍵となり、複数のテストで一貫性のある信頼性の高い結果を得るために必要な正確な温度調整を提供します。
効率が主な焦点の場合： 高品質の断熱材と間接加熱設計により、エネルギーを節約しながら迅速で均一な加熱サイクルが可能になります。

結局のところ、マッフル炉は、制御された、隔離された、均一な熱を供給するように設計されており、精密作業に不可欠な機器となっています。

要約表：

コンポーネント	機能	主な特徴
加熱システム	コイルの電気抵抗を介して熱を発生させる	高抵抗合金線（例：ニクロム）
断熱チャンバー（マッフル）	サンプルを隔離し、熱を封じ込める	高温耐火セラミック材料
制御システム	温度を正確に調整する	熱電対フィードバック付きPIDコントローラー
