明確にするために、マッフル炉の温度検証とは、制御表示部に表示される温度が、加熱室内の実際の温度を正確に反映していることを確認するための正式なプロセスです。これは温度設定とは異なり、独立した校正済みの測定装置を使用して、炉の内部制御システムが正しく機能していることを保証するための品質保証手順です。
炉の組み込みシステムは温度を制御するように設計されていますが、その制御が正確であることを証明するためには、独立した検証が必要です。この区別は、正確な熱条件が信頼性が高く再現性のある結果に不可欠なあらゆるプロセスにとって極めて重要です。

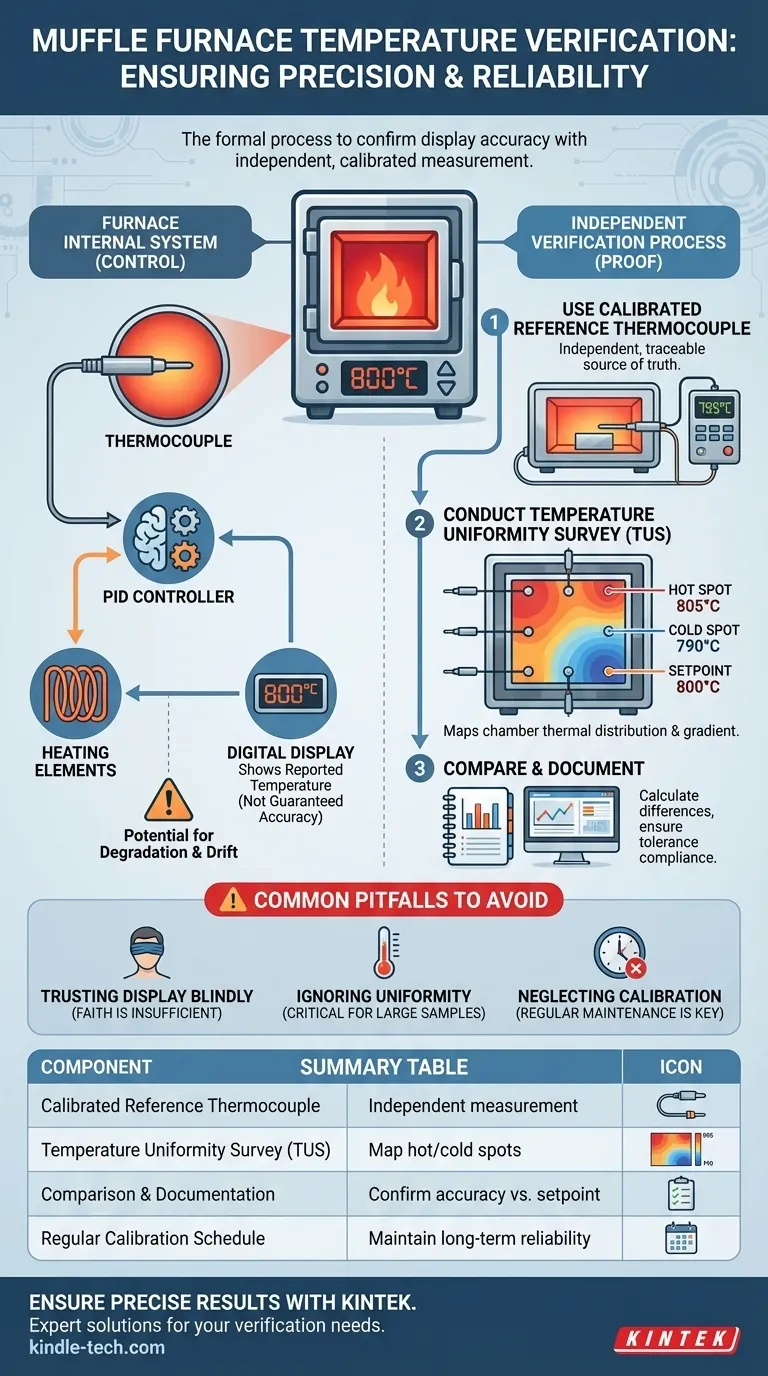

炉の内部制御システム
検証を理解するには、まず炉がどのように自身の温度を管理しているかを理解する必要があります。このシステムは、3つの主要なコンポーネントで構成されるフィードバックループです。
熱電対の役割
熱電対は、炉室内に配置されるセンサーです。周囲の温度を測定し、電気信号をメインコントローラーに送り返します。
この信号は、炉の自動化システムにとっての温度データの唯一の情報源となります。
コントローラーの機能
炉は、多くの場合PID（比例・積分・微分）アルゴリズムを使用して、インテリジェント温度コントローラーによって管理されます。このコントローラーは、操作の頭脳として機能します。
熱電対からのリアルタイムの温度信号と、ユーザー定義の目標値（セットポイント）を比較します。その後、必要に応じて温度を上昇または下降させるために、発熱体に送られる電力を計算し、調整します。
表示と現実
制御パネルのデジタル表示は、内部の熱電対によって報告されている温度を示します。これはシステムが動作していることを示しますが、それだけでは精度を保証しません。
内部の熱電対は時間とともに劣化したり、ドリフトしたり、材料が配置されている場所の実際の温度を代表しない位置にある可能性があります。
独立した検証のプロセス
真の検証には、炉の内部測定値に異議を唱えるための外部システムが必要です。このプロセスは、仮定から確実性へと移行します。
ステップ 1: 校正済みリファレンス熱電対の使用
標準的な方法には、材料とともに、または材料の代わりに、1つ以上の独立した校正済みリファレンス熱電対を炉室内に配置することが含まれます。
このリファレンスシステムには、独自の校正済み読み取り装置が必要です。信頼できる真実の情報源となるためには、その精度が国の標準にトレーサブルである必要があります。
ステップ 2: 温度均一性調査（TUS）の実施
炉室内の温度が完全に均一であることはめったにありません。高温部と低温部が存在する可能性があります。
温度均一性調査（TUS）には、使用可能なチャンバー容積内の異なる場所に複数のリファレンス熱電対を配置することが含まれます。この調査により、温度分布がマッピングされ、最も高温の点と最も低温の点が特定され、作業空間全体が要求される許容範囲内にあることが保証されます。
ステップ 3: 比較と文書化
炉が安定した目標値にある状態で、炉の表示からの読み取り値とすべてリファレンス熱電対からの読み取り値を記録します。
炉の目標値とリファレンス測定値との差によって、炉が指定された精度内で動作しているかどうかが決まります。このデータは、品質管理および監査の目的のために文書化されます。
避けるべき一般的な落とし穴
正確な熱処理を実現するには、一般的でありながら重要な間違いを避ける必要があります。
落とし穴 1: 表示を盲目的に信頼すること
最も頻繁に発生する誤りは、炉の表示が常に正しいと仮定することです。定期的な独立した検証なしでは、あなたは信仰に基づいて操作していることになり、これは重要な科学的または製造プロセスにとっては不十分です。
落とし穴 2: 温度均一性を無視すること
単一の点の温度を検証するだけでは不十分な場合があります。サンプルが大きい場合やプロセスが敏感な場合、炉の単一の熱電対が正しく読み取っていても、チャンバー全体に大きな温度勾配があると、結果が損なわれる可能性があります。
落とし穴 3: 校正スケジュールを無視すること
検証は一度限りのイベントではありません。炉の内部制御システムと外部検証機器の両方が、ドリフトを相殺し、長期的な精度を確保するために、定期的な校正とメンテナンスを必要とします。
目標に合わせた適切な選択をする
検証へのアプローチは、アプリケーションの要求に合わせるべきです。
- 主な焦点が一般的でクリティカルではない加熱である場合： 炉が目標値まで加熱し、安定した温度を維持することを確認するだけで、ニーズには十分かもしれません。
- 主な焦点が品質管理、材料科学、または規格の順守である場合： 校正済みの外部システムと温度均一性調査による正式な検証は、交渉の余地がありません。
- 主な焦点が失敗したプロセスのトラブルシューティングである場合： 独立した温度検証は、炉が問題の原因であるかどうかを確認または除外するための最初の診断手順であるべきです。
単純な操作から厳格な検証へと移行することにより、プロセスの熱的完全性に対する完全な制御が得られます。
要約表：
| 主要な検証コンポーネント | 目的 |
|---|---|
| 校正済みリファレンス熱電対 | 独立した温度測定を提供する |
| 温度均一性調査（TUS） | チャンバー全体のホットスポット/コールドスポットをマッピングする |
| 比較と文書化 | 目標値に対する炉の精度を確認する |
| 定期的な校正スケジュール | 長期的な測定の信頼性を維持する |
