セラミック部品の焼結温度は、セラミック材料の種類とその用途によって大きく異なります。一般的に、焼結はセラミックの溶融温度の50%から75%で起こり、通常は1000℃を超えます。例えば、歯科用ジルコニアは、最適な硬度と強度を得るために1400℃～1600℃の高温を必要とし、結晶粒の成長と強度低下を避けるために精密な制御が必要となる。高度なテクニカルセラミックスは、さらに制御された環境を必要とするかもしれませんが、ポーセレンのような単純なセラミックスは、基本的な窯の低温で焼結することができます。焼結プロセスは、セラミック部品の所望の密度、硬度、構造的完全性を達成するために非常に重要です。
要点の説明
-
一般的な焼結温度範囲:
- セラミック材料は、通常1000℃を超える融解温度の50%から75%で焼結される。この範囲では、材料が理論密度の95%以上に達することが保証され、これは望ましい機械的特性を達成するために不可欠です。
-
歯科用ジルコニア焼結:
- 歯科用ジルコニアは、1400℃～1600℃の高温での焼結を必要とする。この温度範囲は、歯科用途に必要な硬度と強度を得るために非常に重要である。
- 最近の研究によると、ジルコニアを約1500℃～1550℃で焼成すると最大強度が得られることが示されている。この範囲からわずか150℃でも逸脱すると、粒成長により強度が著しく低下する。
-
セラミック複合材料の焼結:
- セラミック複合材料は通常、900℃から1250℃の温度で焼結される。この範囲は、異なるセラミック相の組み合わせを含む複合材料で所望の特性を得るのに適しています。
-
温度制御の重要性:
- 焼結プロセスは、特に昇温、保持、冷却の各段階における温度制御に非常に敏感です。例えば、900℃から最高温度までの昇温速度、ホールド時間中の温度の一定性、約900℃までの冷却速度などはすべて、セラミックの最終的な特性に影響を与える重要な要素です。
-
セラミックの種類に基づくばらつき:
- セラミックスの種類によって、必要とされる焼結条件は異なります。例えば、磁器は単純で低コストの窯で焼結できるが、高度な技術的非酸化物セラミックスは安定化雰囲気中で正確に制御された高温焼結が必要である。このようなばらつきが生じるのは、材料組成の違いと最終的に求められる特性の違いによるものである。
-
温度が材料特性に与える影響:
- 焼結温度は、材料の密度、硬度、強度に直接影響する。例えば、ジルコニアを1500℃で焼成すると約1280MPaの強度になるが、1600℃で焼成すると約980MPaに低下し、1700℃では約600MPaに低下する。このことは、最適な材料性能を達成するための精密な温度制御の重要性を浮き彫りにしている。
-
装置に関する実際的な考察:
- 焼結装置を選択する際には、処理するセラミック材料に固有の温度要件を考慮することが極めて重要です。高度なセラミックには精密な温度制御が可能な高温炉が必要ですが、磁器のような基本的なセラミックには簡素なキルンで十分な場合もあります。
要約すると、セラミック部品の焼結温度は、材料や用途によって異なる重要なパラメータです。所望の機械的特性を得るためには正確な温度制御が不可欠であり、焼結装置の選択は、処理されるセラミック固有の要件に合わせる必要があります。

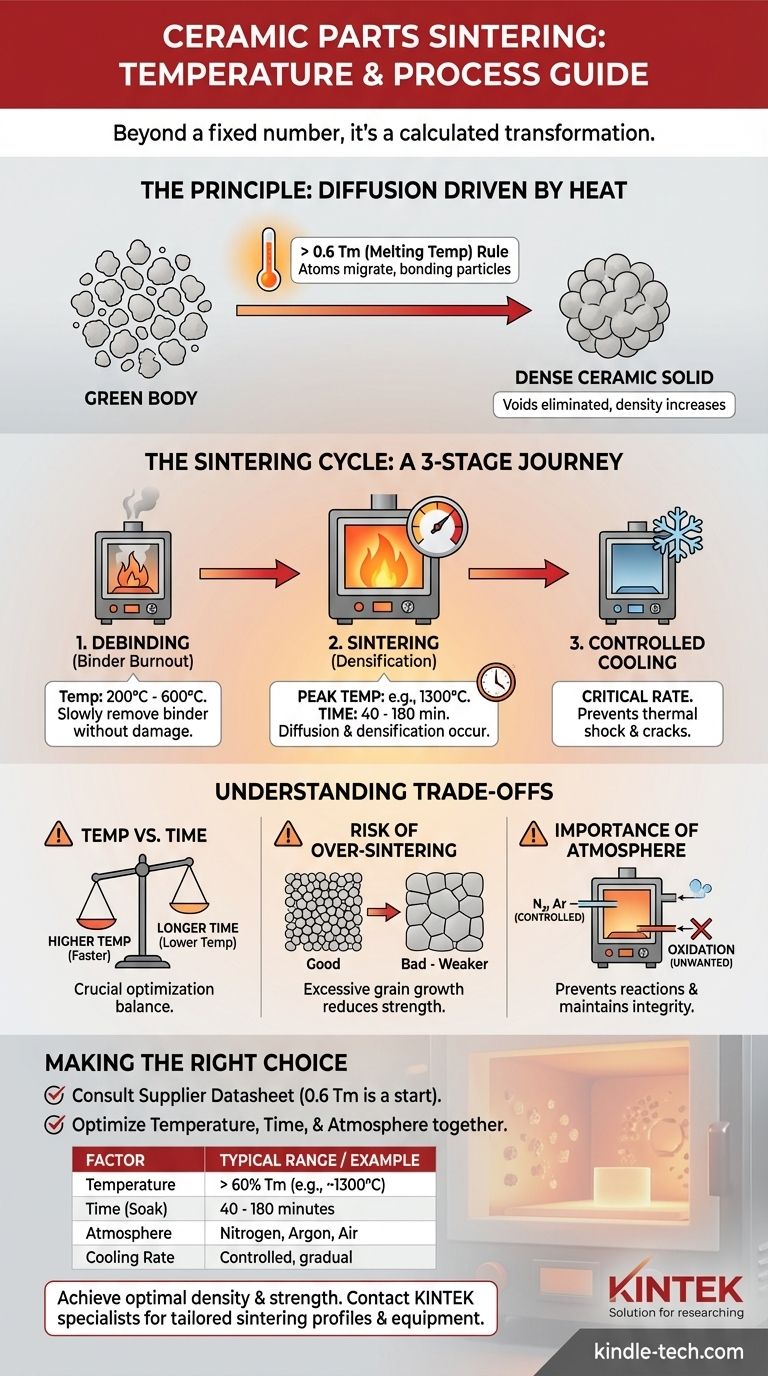

総括表
| セラミックタイプ | 焼結温度範囲 | 主な検討事項 |
|---|---|---|
| 一般的なセラミック | 融点の50%～75% (>1000°C) | 機械的特性に重要な理論密度95%以上を確保。 |
| 歯科用ジルコニア | 1400°C - 1600°C | 最適な硬度と強度。逸脱すると結晶粒が成長し、強度が低下する。 |
| セラミック複合材料 | 900°C - 1250°C | 多相材料で所望の特性を得るのに適している。 |
| 磁器 | 基本的な窯での低い温度 | シンプルな焼結プロセス、高度な設備は不要 |
| 高度なテクニカルセラミックス | 精密な制御による高温 | 安定した雰囲気と正確な温度管理が必要です。 |
セラミックに適した焼結装置の選択にお困りですか？ 当社の専門家に今すぐお問い合わせください !
