ロータリー蒸発における「20の法則」とは？ロータバップの性能を最適化する

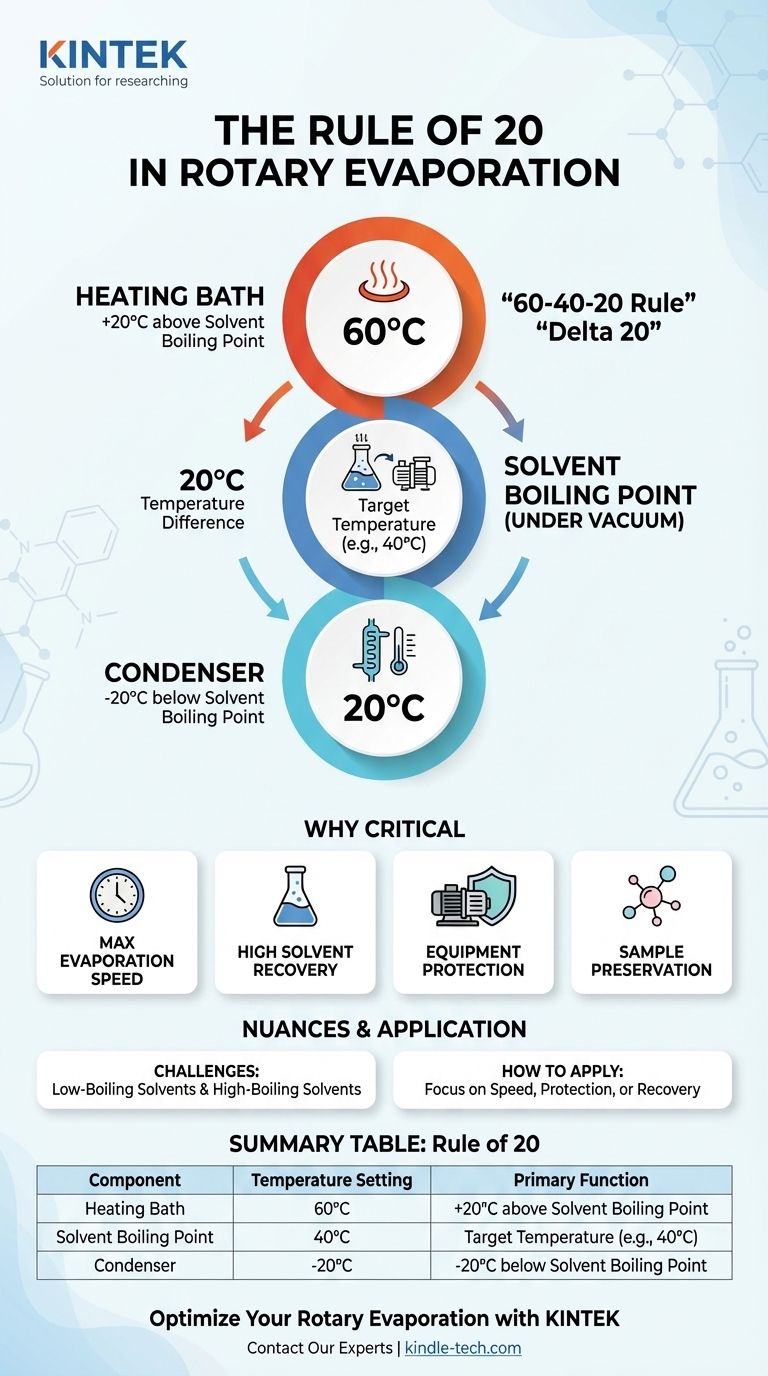

ロータリーエバポレーション(rotavap)における "Rule of 20 "は、装置を効率的かつ安全に運転するための重要な指針である。これは、加熱槽、溶媒蒸気、凝縮器という主要な構成要素間の温度勾配を約20℃に維持することを強調するものである。このルールは、蒸気の適切な凝縮を保証し、真空ポンプの損傷を防ぎ、エネルギー使用を最適化する。このルールを守ることで、ユーザーは高い蒸発率とシステム効率のバランスを達成することができ、効果的なロタバップ操作の基礎となります。

キーポイントの説明

20の法則の定義:
- 20の法則とは、回転蒸発中の加熱槽、溶剤蒸気、凝縮器の温度差を20℃に保つためのガイドラインです。
- 効率的な凝縮を保証し、システムの非効率や損傷を防ぎます。
温度勾配:
- 蒸気温度への加熱浴:蒸発時のエネルギーロスにより、有効蒸気温度は加熱浴温度より約20℃低くなる。
  - 例バスが50℃に設定されている場合、蒸気温度は約30℃になる。
- 蒸気温度からコンデンサー温度:コンデンサーの冷却温度は蒸気温度より20℃以上低くする。
  - 例蒸気温度が30℃の場合、コンデンサーは10℃以下に設定する。
規則の目的:
- 効率的な凝縮:溶剤蒸気が真空ポンプに到達するのを防ぎ、完全に凝縮させます。
- エネルギーの最適化:高い蒸発率とエネルギー効率を両立。
- システム保護:未凝縮蒸気の侵入を防ぎ、真空ポンプの損傷を防止します。
実用例:
- ロータリーエバポレーターをセットアップする場合、ユーザーは次のことを行う必要があります：
  1. 減圧下での溶媒の沸点に基づいて加熱槽温度を設定する。
  2. 予想される蒸気温度を計算する（加熱槽温度より約20℃低い）。
  3. コンデンサー温度を蒸気温度より少なくとも20℃低く設定する。
  - 例50℃の浴槽、30℃の蒸気、10℃のコンデンサーの場合。
装置および消耗品購入者にとっての重要性:
- 20の法則を理解することで、購入者は適切な温度制御能力を持つ機器を選択することができます。
- 加熱槽、コンデンサー、真空ポンプ間の互換性を確保し、運転リスクとメンテナンスコストを低減します。
- 必要な温度勾配を維持できる冷却剤などの消耗品の選択をガイドします。
避けるべき一般的な間違い:
- コンデンサーの温度を蒸気温度に近づけすぎると、凝縮が不完全になる。
- 浴槽を加熱しすぎると、蒸気が過剰に発生し、コンデンサーに負担がかかる。
- 蒸発中のエネルギー損失を考慮せず、誤った温度設定になる。
ルールを守るメリット:
- 蒸留効率と収率の向上。
- ロータリーエバポレーターと真空ポンプの寿命延長。
- エネルギー消費と運転コストの削減。

20の法則に従うことで、ユーザーは機器の寿命と信頼性を確保しながら、ロータリーエバポレーターから最適なパフォーマンスを得ることができる。このルールは、精度と効率が最優先される研究室や産業にとって特に価値がある。

総括表

アスペクト	詳細
定義	加熱槽、蒸気、コンデンサーの間に20℃の勾配を保つ。
温度勾配	- バスから蒸気へ~20℃低い
- コンデンサーへの蒸気：～20℃低い
目的	効率的な凝縮、エネルギーの最適化、システムの保護。
実用的なアプリケーション	バス、蒸気、コンデンサーの温度を20℃の勾配で設定する。
よくある間違い	不完全な凝縮、過熱、誤った温度設定。
メリット	効率の向上、装置寿命の延長、コストの削減。
