DCスパッタリングとは?成膜技術ガイド

DCスパッタリングは、基板上に薄膜を形成するために広く使用されている物理蒸着(PVD)技術である。真空チャンバー内でイオン化したガス分子(通常はアルゴン)をターゲット材料に衝突させる。このプロセスでは、直流(DC)電源を使ってガスをイオン化し、ターゲット材料から原子を放出するプラズマを作り出す。その後、これらの原子が基板上に凝縮し、薄膜が形成される。DCスパッタリングは、金属のような導電性材料に特に有効で、その簡便さ、コスト効率、高い成膜速度が評価されている。半導体、宝飾品、光学部品などの産業で一般的に使用されている。

ポイントを解説

DCスパッタリングとは?成膜技術ガイド
  1. DCスパッタリングの定義と基本原理:

    • DCスパッタリングは物理的気相成長(PVD)技術であり、ターゲット材料にイオン化したガス分子を衝突させ、原子を基板上に放出・堆積させる。
    • このプロセスでは、直流電源を使用して、真空チャンバー内の不活性ガス(通常はアルゴン)をイオン化する。イオン化されたガスはプラズマを発生させ、ターゲット材料から原子をスパッタリングし、その原子が基板上に凝縮して薄膜を形成する。

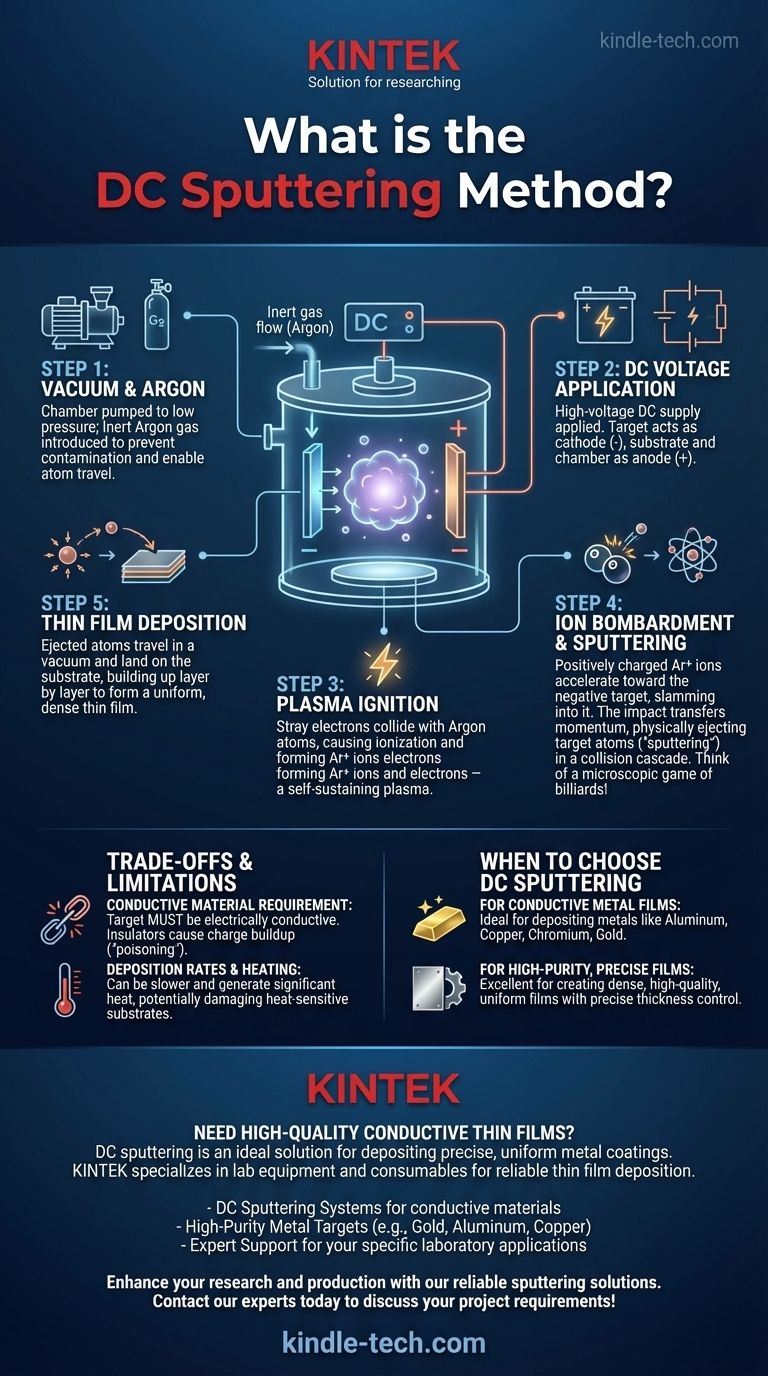

  2. DCスパッタリングのステップ:

    • 真空を作る:プロセスは、制御された環境と均一な成膜を保証するために、チャンバーを排気することから始まります。
    • 不活性ガスの導入:アルゴンガスを低圧(通常1~100mTorr)で導入し、スパッタリング媒体とする。
    • プラズマの点火:電圧を印加してアルゴンガスをイオン化し、プラズマを発生させる。
    • ターゲットのスパッタリング:プラズマからの正イオンがターゲット材料に衝突し、原子を放出する。
    • 成膜:放出された原子はプラズマ中を移動し、基板上に堆積して薄膜を形成する。
  3. DCスパッタリングの利点:

    • コスト効率:DCスパッタリングは、特に導電性材料において、最もコスト効率の高いPVD法の一つです。
    • 高い成膜速度:純金属の蒸着率が高く、大量生産に適しています。
    • シンプルさ:プロセスが単純で制御しやすいため、大量の基板処理に最適。
    • 材料の多様性:鉄(Fe)、銅(Cu)、ニッケル(Ni)などの導電性材料に特に効果的です。
  4. DCスパッタリングの用途:

    • 半導体:半導体デバイスの金属層の蒸着に使用される。
    • ジュエリー:貴金属の薄膜をジュエリーにコーティングする用途。
    • 光学部品:光学部品の反射膜や反射防止膜の形成に利用されている。
    • その他の産業:自動車、航空宇宙、装飾用コーティングにも使用。
  5. 他のスパッタリング技術との比較:

    • DCスパッタリングとRFスパッタリング:導電性材料にはDCスパッタリングが、絶縁性材料にはRFスパッタリングが用いられる。RFスパッタリングは低圧で作動でき、より汎用性が高いが、一般に複雑で高価である。
    • DCスパッタリングとマグネトロンスパッタリングの比較:マグネトロンスパッタリングは、磁場を利用してガスのイオン化を促進し、成膜速度を上げて膜の均一性を向上させる。DCスパッタリングはより単純であるが、マグネトロンスパッタリングと同レベルの均一性や成膜速度を達成できない場合がある。
    • DCとHiPIMSの比較:高出力インパルスマグネトロンスパッタリング(HiPIMS)は、DCスパッタリングに比べ、膜の特性をより良く制御でき、イオン化率も高いが、より複雑でコストがかかる。
  6. DCスパッタリングの限界:

    • 資料制限:DCスパッタリングは、ターゲットに電荷が蓄積するため、絶縁材料には効果が低い。
    • 均一性の課題:均一な膜厚を達成することは、マグネトロンスパッタリングなどのより高度な技術に比べ、より困難な場合がある。
    • エネルギー効率:このプロセスは、いくつかの高度なスパッタリング法に比べてエネルギー効率が低い場合がある。

要約すると、DCスパッタリングは、特に導電性材料の薄膜を成膜するための基本的で広く使用されているPVD技術である。その簡便さ、費用対効果、高い成膜速度から、さまざまな産業で広く利用されている。しかし、絶縁材料や高い均一性を実現するには限界があり、より高度なスパッタリング技術によって対処できる。

総括表:

アスペクト 詳細
定義 直流電力を用いてガスをイオン化し、薄膜を堆積させるPVD技術。
主なステップ 1.真空を作る 2.アルゴンを導入する 3.プラズマを点火する 4.ターゲットをスパッタする 5.蒸着膜
利点 コスト効率、高い成膜速度、シンプル、導電性材料への汎用性。
用途 半導体、宝飾品、光学部品、自動車、航空宇宙
制限事項 絶縁体への効果が低い、均一性に課題がある、エネルギー効率が低い。
比較 DC対RF:導電性材料のみ。DCとマグネトロンの比較:シンプルだが均一性に劣る。
