実験室用チューブ炉の基本的な構造と温度制御メカニズムは何ですか？実験室での精密加熱をマスターしましょう

その核心において、実験室用チューブ炉は、中央の円筒形チャンバーを中心に構築された高温加熱装置です。このチャンバーは、断熱材に埋め込まれた発熱体によって囲まれ、その温度は熱電対によって制御されるフィードバックループによって精密に管理されます。

チューブ炉の設計は、単一の目的、すなわち高度な材料処理と分析のために、円筒空間内に高度に均一で精密に制御された温度ゾーンを作成することに完全に焦点を当てています。

構造の主要コンポーネント

チューブ炉の効果は、3つの主要コンポーネントの相乗的な機能に由来します。各部分は、熱安定性と均一性に貢献するように設計されています。

中央チャンバー

炉の心臓部は、その円筒形の空洞またはチューブです。このチャンバーは、サンプルが処理のために配置される場所です。通常、高温セラミックで作られた円形の壁に囲まれています。

発熱体

熱を発生させるために、耐火発熱コイルまたはバンドがこのセラミック材料内に埋め込まれています。それらの配置は中央チャンバーを完全に囲んでおり、熱があらゆる方向から均等に印加されることを保証します。この設計は、高い熱均一性を達成するために重要です。

断熱材

全体の加熱アセンブリは、セラミックファイバーなどの断熱材で囲まれています。この断熱材は重要な目的を果たします。周囲環境への熱損失を最小限に抑え、安定した内部温度の維持とエネルギー効率の向上に役立ちます。

温度制御のメカニズム

精密な温度の達成と維持は、受動的なプロセスではありません。それは洗練されたアクティブフィードバックシステムに依存しています。

熱電対：主要センサー

熱電対は、チャンバー内の温度を測定するセンサーです。この情報は常に中央制御ユニットに中継されます。このリアルタイムデータは、制御システム全体の基盤となります。

プログラム可能なコントローラー：脳

プログラム可能な温度コントローラーは、炉の脳として機能します。熱電対によって測定された実際の温度と、ユーザーによってプログラムされた希望の温度（「設定値」）を比較します。

温度が低すぎる場合、コントローラーは発熱体にさらに電力を供給します。高すぎる場合は、電力を削減します。測定と調整のこの継続的なサイクルにより、温度の上昇と下降のプログラムされた速度を含む、信じられないほど精密な温度調整が可能になります。

高度な高温センシング

標準的な熱電対を損傷する可能性のある非常に高い温度の場合、一部の高度なシステムにはパイロメーターが組み込まれています。コントローラーは、特定の温度で熱電対からパイロメーターに切り替えるようにプログラムでき、センサーの過熱を防ぎながら制御を維持します。

トレードオフの理解

非常に効果的ですが、チューブ炉の設計は、理解することが重要な特定のトレードオフを提示します。

精度 vs. コスト

高い熱均一性に必要な洗練された制御システムと特殊な構造により、チューブ炉は一般的にマッフル炉のような単純な設計よりも高価になります。より高度な制御のために支払っています。

コンポーネントの制限

多くの場合、抵抗線で作られた発熱体自体は、時間の経過とともに熱ドリフトを経験する可能性があります。これは、特定の温度での電気抵抗のゆっくりとした変化であり、加熱精度に影響を与える可能性があります。熱電対からのフィードバックループは、これやその他の潜在的な不安定性を継続的に修正するために不可欠です。

これをプロセスに適用する方法

チューブ炉を効果的に選択して使用することは、その機能と特定の科学的または産業的目標を一致させることを意味します。

• プロセスの再現性が主な焦点である場合：プログラム可能なコントローラーは最も重要なツールであり、毎回同一の複雑な温度プロファイルを実行できます。
• サンプルの均一性が主な焦点である場合：周囲の発熱体を持つ円筒形設計は、サンプル全体が同じ熱条件を経験することを保証する重要な機能です。
• 高温安定性が主な焦点である場合：堅牢な断熱材と応答性の高い熱電対フィードバックループの組み合わせは、安定した予測可能な加熱環境を保証するものです。

最終的に、チューブ炉は精密な機器であり、制御された均一な熱環境を提供するようにゼロから設計されています。

要約表：

コンポーネント	機能	主要機能
中央チャンバー	サンプルを収容する	円筒形、高温セラミック
発熱体	熱を発生させる	均一加熱のための耐火コイル
断熱材	熱損失を最小限に抑える	効率のためのセラミックファイバー
熱電対	温度を測定する	リアルタイムフィードバックを提供する
プログラム可能なコントローラー	温度を調整する	設定値と実際の温度を比較する

ラボプロセスで優れた熱均一性と精密な温度制御を実現する準備はできていますか？ KINTEKのチューブ炉は、高度な材料処理と分析のために設計されており、研究に必要な信頼性の高い再現可能な結果を提供します。実験室固有の加熱ニーズに最適なソリューションを見つけるために、今すぐ専門家にお問い合わせください！

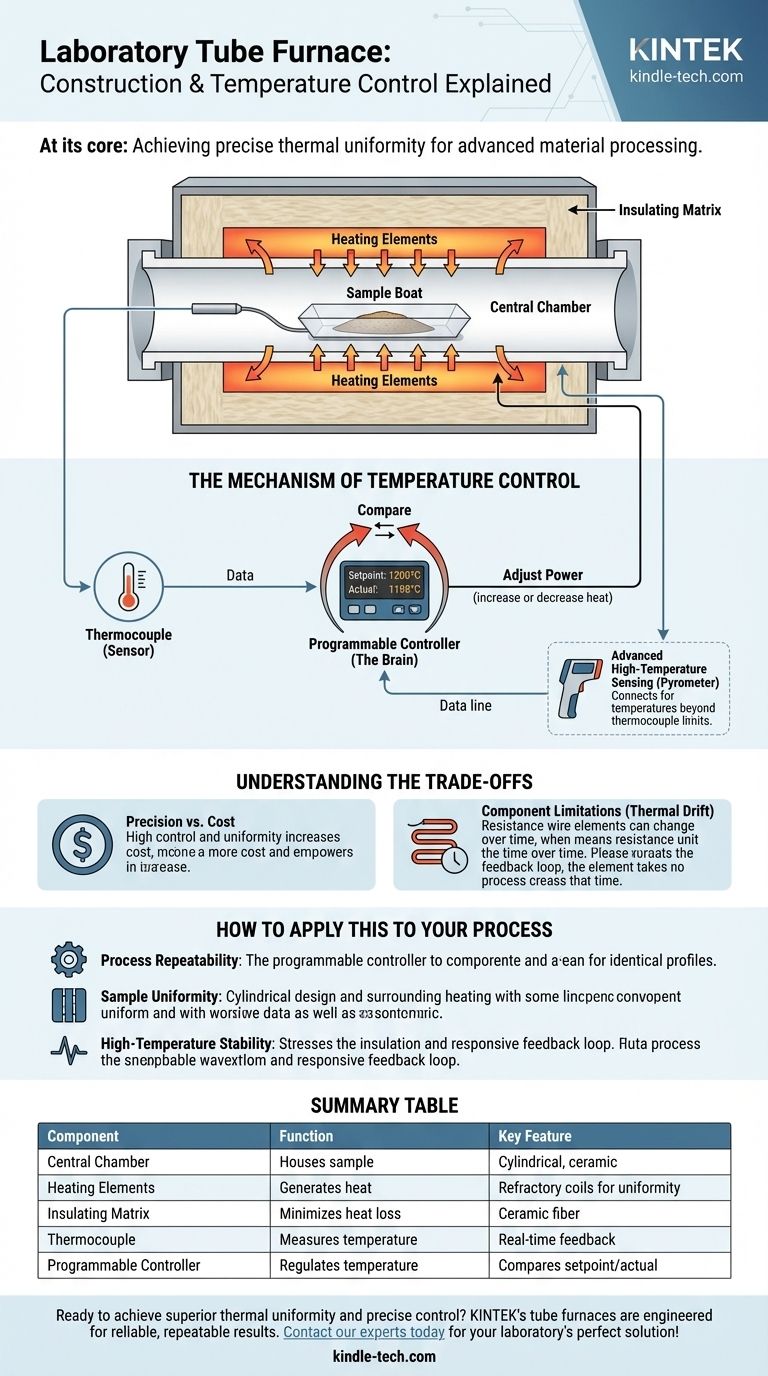

ビジュアルガイド
