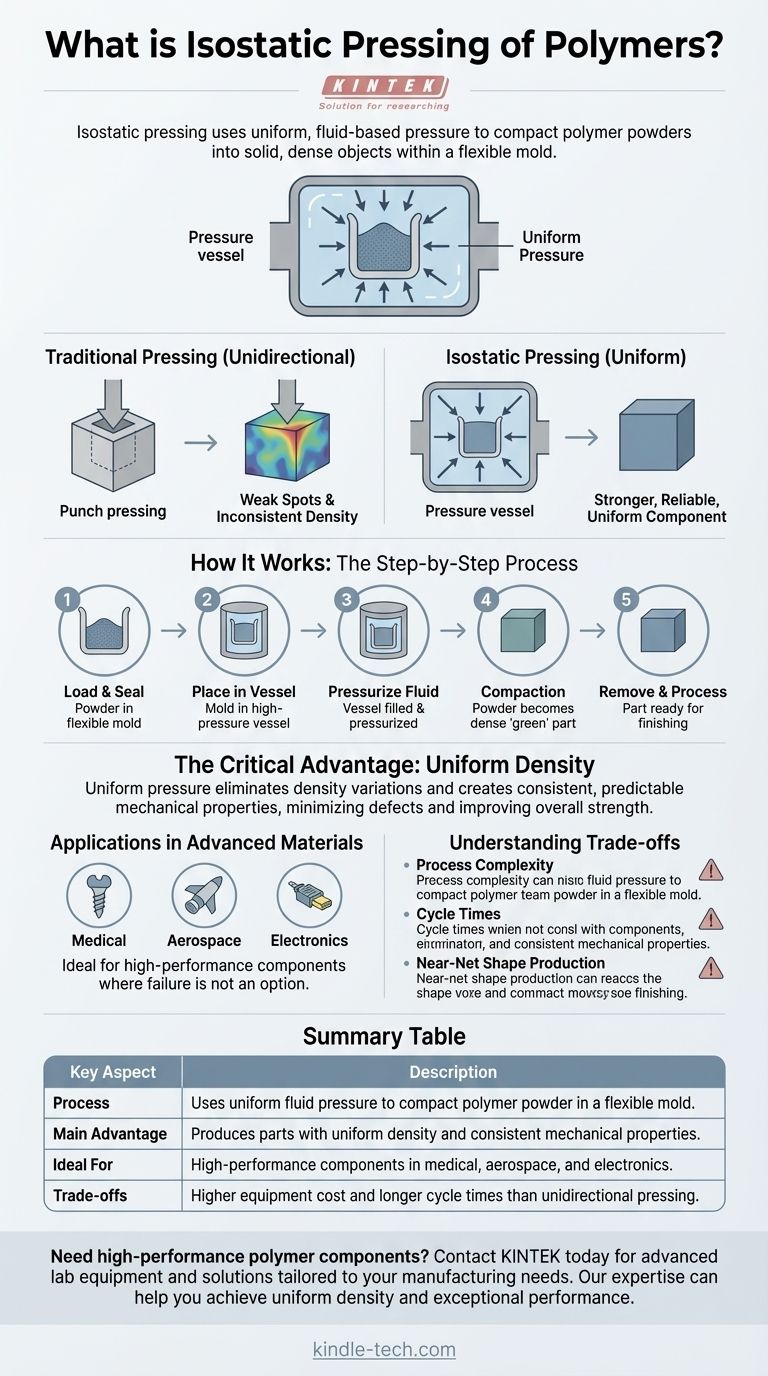

ポリマーの静水圧プレスとは？均一圧力製造ガイド

ポリマーの静水圧プレスは、柔軟な金型に封入された粉末状のポリマー材料に、あらゆる方向から均一な圧力を加える製造プロセスです。この技術により、均一な圧縮と密度分布が保証され、高品質で高密度な製品が得られます。この工程は、用途に応じてウェットバッグ法またはドライバッグ法のいずれかを用いて行うことができる。この工程の一部である冷間等方圧加圧法は、粉末ポリマーの成形や固化、複雑な形状の作成、高い成形密度の達成に特に有用である。電池製造などの産業で広く使用されており、固体電解質やその他の部品の製造に役立っている。

キーポイントの説明

アイソスタティック・プレスの定義:
- アイソスタティック・プレスとは、ポリマーパウダーなどの材料をフレキシブルな金型に入れ、あらゆる方向から均一な静水圧をかけるプロセスです。これにより、均一な圧縮と密度分布が保証され、高品質の製品が得られます。この工程は、ウェットバッグまたはドライバッグ技術のいずれかを使用して実行することができます。
ウェットバッグとドライバッグの比較:
- ウェットバッグ・テクニック:この方法では、ポリマー粉末を入れた柔軟な金型を、加圧流体を満たした圧力容器に浸漬する。圧力は四方から均一にかけられ、加圧後、金型は取り出される。
- ドライバッグテクニック:フレキシブルモールドを圧力容器内に固定し、モールドを取り外すことなく粉末を充填する。この技術は連続生産に適しており、精度と再現性が重要な産業でよく使用される。
ポリマー加工における応用:
- 静水圧プレスは、薄く高密度な固体電解質層を形成し、複数の層（正極、固体電解質、負極）を高密度の3層システムに統合するために使用される。これは特に固体電池（SSB）の製造に有用である。
- このプロセスは、ガーネットベースの超薄型フレキシブル複合固体電解質膜の製造にも採用されており、これは高度な電池技術に不可欠なものである。
冷間静水圧プレス:
- 冷間等方圧加圧法（CIP）は、ポリマー材料を高圧の流体媒体に浸すことで、四方から均一な圧力を加える方法である。この方法は、粉末材料を成形して固め、複雑な形状を作り、高い成形密度を達成するのに有効です。
- CIPは、一軸プレスでプレスするには大きすぎ、焼結状態で高精度を必要としない部品によく使用される。また、摩耗や金属成形工具にも使用されます。
静水圧プレスの利点:
- 均一な圧力分布：媒体によって送信される圧力はすべての方向で等しく、均一な圧縮力および密度分布を保障します。
- 最小限の摩擦：パウダーとダイウォール間の摩擦が最小限に抑えられるため、最終製品の均一性がさらに向上します。
- 製品性能の向上：均一な密度と圧縮は、ポリマー製品の機械的特性と全体的な性能の向上につながる。
静水圧プレス工程のステップ:
- ローディング:ポリマー粉末をフレキシブルな金型に充填。
- シーリング:粉体や加圧液が漏れないように金型を密閉します。
- 加圧:密閉された金型を圧力容器に入れ、液体媒体を介して均一な圧力を加える。
- 減圧:希望の圧力に達した後、圧力を解放します。
- 取り外す:成形されたポリマー本体は金型から取り出されます。
工業用途:
- 静水圧プレスは、金属、セラミックス、複合材料、ポリマーの緻密化に広く使用されている。電池製造では、正極、負極、複合材料、セラミックス、炭素系材料、固体電解質の成形に使用されます。
- この冷間静水圧プレス機は、高密度で複雑な形状の部品を必要とする産業で特に重宝されている。

要約すると、ポリマーの等方圧加圧、特に冷間等方圧加圧は、高密度で均一な部品を製造するための多用途で効率的な方法である。その用途は、固体電解質のような先端材料の製造に重要な役割を果たすバッテリー製造を含む、さまざまな産業に及びます。均一な圧力と最小限の摩擦を提供するプロセスの能力は、優れた製品性能と品質を保証します。

総括表

アスペクト	詳細
定義	柔軟な金型内でポリマー粉末に均一な静水圧を加える。
技術	ウェットバッグ（水中金型）またはドライバッグ（固定金型）。
用途	固体電池、ガーネット系電解質膜など。
冷間静水圧プレス	粉末状のポリマーを成形・固化し、高密度の部品を作ります。
利点	均一な密度、最小限の摩擦、製品性能の向上。
工程	充填、シール、加圧、減圧、取り出し
工業用途	金属、セラミック、複合材料、ポリマーの高密度化
