電気化学気相成長(ECVD)とは何ですか?低温薄膜成膜を可能にする技術


電気化学気相成長(ECVD)とは、電気場を利用してプラズマを生成する特殊な化学気相成長法です。このプラズマが前駆体ガスを活性化させ、従来のCVD法よりも著しく低い温度で、高品質な薄膜を表面に成膜することを可能にします。

核となる違いは単純です。従来のCVDが高温のみに頼って化学反応を促進するのに対し、ECVDは電気を使用してエネルギー豊富なプラズマを生成し、極端な温度なしで同じ結果を達成します。これにより、熱に弱い材料のコーティングに理想的です。

基礎を理解する:化学気相成長(CVD)とは?

ECVDを理解するには、まず標準的な化学気相成長(CVD)の原理を把握する必要があります。これは、基板上に超薄型で高性能な固体層を形成するための基本的なプロセスです。

核となる原理:気体状前駆体

このプロセスは、1つ以上の揮発性前駆体ガスを反応チャンバーに導入することから始まります。これらのガスには、最終的なコーティングを形成する化学元素が含まれています。

成膜プロセス:表面での反応

チャンバー内で、基板(コーティングされるワークピース)が加熱されます。この熱エネルギーにより、前駆体ガスが基板表面で反応または分解し、固体の薄膜が成膜されます。

環境:真空と温度

このプロセス全体は、厳密に制御された条件下で真空中で行われます。真空は純度を確保し、高温(しばしば数百℃)は化学反応を開始するために必要なエネルギーを提供します。

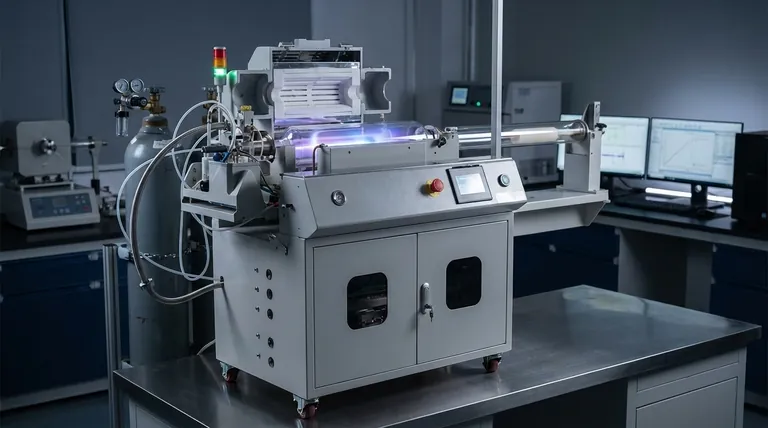

電気化学気相成長(ECVD)とは何ですか?低温薄膜成膜を可能にする技術

「電気的」要素の導入:ECVDの仕組み

電気化学気相成長は、より一般的にはプラズマ強化化学気相成長(PECVD)として知られており、反応のエネルギー源を根本的に変えます。

ガスからプラズマへ:電場の役割

熱だけに頼る代わりに、ECVDはチャンバー内の前駆体ガスに強い電場を印加します。この電場がガスを活性化させ、原子から電子を剥ぎ取り、プラズマという高反応性の物質状態を生成します。

主な利点:低い成膜温度

プラズマはすでに高エネルギーで反応性の高い状態にあるため、成膜プロセスはもはや極端な熱を必要としません。反応のエネルギーは、基板を高温に加熱するのではなく、帯電したプラズマ自体から供給されます。

なぜ低温が重要なのか

これがECVDを使用する主な理由です。これにより、プラスチック、特定の半導体、その他のデリケートな電子部品など、従来のCVDの高温に耐えられない材料に薄膜を成膜することが可能になります。

トレードオフの理解:ECVD vs. 従来のCVD

従来のCVDとそのプラズマ強化型を選択する際には、温度、品質、および用途に関連する明確な一連のトレードオフが伴います。

利点:幅広い材料適合性

ECVDの低温動作は最大の強みです。これにより、標準的なCVDプロセスでは損傷または破壊されるような熱に弱い基板をコーティングする能力が解き放たれます。

欠点:膜純度が低下する可能性

プラズマプロセスでは、水素などの他の元素が成膜された膜に混入することがあります。これにより、高温熱CVDで製造された膜よりも純度が低くなる可能性があります。

欠点:膜応力と欠陥密度

成膜速度は速くなる可能性がありますが、低温およびプラズマ環境は、熱CVDプロセスにおけるゆっくりとした規則的な成長と比較して、膜の結晶構造に内部応力やより高い欠陥密度を導入することがあります。

アプリケーションに適した選択をする

どちらの方法が優れているかは、具体的な目標によって決まります。どちらのプロセスが「より優れている」かではなく、その仕事に適したツールはどちらかという問題です。

  • 最高の膜純度と結晶品質を最優先する場合:基板が高温に耐えられるのであれば、従来の高温CVDがしばしば優れた選択肢となります。
  • ポリマーや複雑なマイクロ電子デバイスのような温度に敏感な材料のコーティングを最優先する場合:ECVD(またはPECVD)は、熱損傷を避けるため、必要かつ適切なアプローチです。
  • 汎用膜の品質と速度のバランスを最優先する場合:ECVDはより速い成膜速度を提供できるため、特定の産業用途ではより経済的な選択肢となります。

最終的に、エネルギー(熱対電気)の役割を理解することが、これらの強力な成膜技術を習得するための鍵となります。

要約表:

特徴 従来のCVD 電気CVD(ECVD/PECVD)
エネルギー源 熱(高温) 電気(プラズマ)
プロセス温度 高(数百℃)
主な利点 最高の膜純度と品質 熱に弱い材料をコーティング
理想的な用途 高温に耐えられる基板 ポリマー、デリケートな電子機器、複雑なデバイス

熱に弱い材料に高品質な薄膜を成膜する必要がありますか? KINTEKは、ECVDシステムのような高度なソリューションで研究室のニーズに応える、実験装置と消耗品の専門家です。当社の専門知識により、性能を損なうことなく、精密な低温コーティングを実現できます。今すぐ専門家にお問い合わせください。お客様のアプリケーションに最適な成膜ソリューションを見つけます!
