本質的に、電子ビーム物理気相成長法（E-beam PVD）は、その優れた成膜速度、高い材料純度、および幅広い材料を扱う多用途性から選ばれています。スパッタリングなどの他の方法と比較して、バッチ生産においてより高速な処理を提供し、より安価なソース材料を使用できるため、多くの大量生産商業用途において非常に効率的な選択肢となります。
E-beam PVDの中心的な利点は、高純度で高品質な薄膜を高速で成膜できる能力にあります。この速度と品質の組み合わせにより、先進的な光学部品、半導体、耐摩耗性コーティングの製造において不可欠なツールとなっています。
E-beam PVDの核となる強み
電子ビームPVDは、高エネルギー電子の集束ビームを使用して高真空チャンバー内でソース材料を蒸発させる、見通し線（line-of-sight）熱蒸着プロセスです。この蒸気はその後、基板上に移動して凝縮し、薄膜を形成します。
高い成膜速度と効率
E-beam PVDは非常に高速であることで知られています。電子ビームの高いエネルギー密度により、熱抵抗蒸着やスパッタリングなどの他の技術では通常不可能な、非常に高い蒸発速度が可能になります。
この速度により、プロセスは非常に効率的になり、バッチシナリオでより迅速に処理されるため、大量生産に適しています。
比類のない材料の多用途性
このプロセスは、材料選択において大きな柔軟性を提供します。電子ビームは強力で局所的な熱を生成できるため、タングステン、タンタルなどの高融点金属やセラミックスなど、非常に高い融点と低い蒸気圧を持つ材料を蒸発させることができます。
さらに、E-beam PVDは、マグネトロンスパッタリングで使用される特別に製造された、そしてしばしば高価なターゲットを必要としないため、より安価な蒸発源材料を幅広く利用できます。
卓越した膜の純度と品質
プロセス全体は高真空環境（通常10⁻⁵ Torr以下）で行われます。これにより、そうでなければ不純物として膜に混入する可能性のある残留ガスの存在が最小限に抑えられます。
その結果、光学および電子機器の用途にとって極めて重要な、優れた密着性と精密に制御された厚さを持つ、緻密で高純度な薄膜を作成する能力が得られます。
トレードオフの理解：PVD vs. CVD

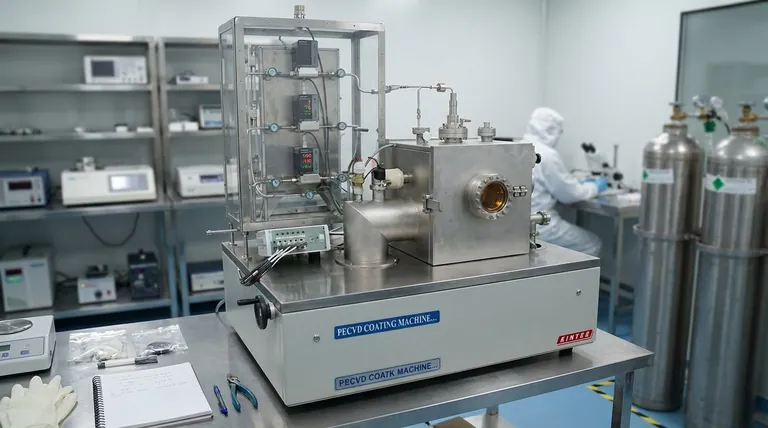

E-beam PVDの利点を完全に理解するには、もう一つの一般的な薄膜成膜方法である化学気相成長法（CVD）と比較することが役立ちます。
プロセスの違い：物理的 vs. 化学的
E-beam PVDは物理プロセスです。固体ソース材料を物理的に蒸発させ、それが化学組成を変えることなく基板上に堆積します。
CVDは化学プロセスです。前駆体ガスをチャンバーに導入し、それが基板表面で反応・分解して目的の膜を形成します。この化学反応への依存が、CVD独自の能力をもたらします。
見通し線（Line-of-Sight）の制限
E-beam PVDは見通し線（line-of-sight）プロセスです。蒸発した材料は、ソースから基板まで一直線に移動します。これは、複雑な三次元形状の部品をコーティングする際の主要な制限であり、「影になる」領域はコーティングされません。
対照的に、CVDは一般的に非見通し線（non-line-of-sight）です。前駆体ガスは物体を回り込むことができるため、複雑な内部表面を含むすべての表面に非常に均一なコーティングが可能です。
材料制御とコスト
どちらの方法も高純度膜を製造できますが、PVDはソースるつぼから純粋な元素や合金を堆積させることに関して、より直接的な制御を提供します。
CVDプロセスは利用可能な化学前駆体によって定義され、これらは時に危険であったり高価であったりすることがあります。PVDの固体ソース材料の使用は、しばしばよりシンプルで直接的です。
目標に合った適切な選択をする
適切な成膜技術の選択は、材料、形状、生産量に関する特定のアプリケーション要件に完全に依存します。
- 光学または電子膜の大量生産が主な焦点である場合：E-beam PVDは、その高速な成膜速度と高純度層を製造する能力により、優れた選択肢です。
- 高融点金属またはセラミックスの成膜が主な焦点である場合：E-beam PVDの極めて高い温度を達成する能力は、これらの困難な材料にとって数少ない実行可能な方法の1つです。
- 複雑な3D部品の均一なコーティングが主な焦点である場合：CVDのような非見通し線（non-line-of-sight）法を強く検討するか、PVDチャンバー内で複雑なプラネタリー回転システムを使用する必要があります。
最終的に、これらの基本的なトレードオフを理解することで、特定の製造目標に最も効果的かつ効率的な技術を選択することができます。
要約表：
| 主な利点 | 説明 |
|---|---|
| 高い成膜速度 | スパッタリングよりも高速な処理で、大量バッチ生産に最適です。 |
| 卓越した材料の多用途性 | 高融点金属やセラミックスなどの高融点材料を処理します。 |
| 優れた膜の純度 | 高真空プロセスにより、優れた密着性を持つ緻密で高純度な膜が作成されます。 |
| 費用対効果の高いソース材料 | スパッタリングターゲットと比較して、より安価なソース材料を使用できます。 |
