固定された種類数に分類されるのではなく、化学気相成長（CVD）リアクターは、その動作原理に基づいていくつかの独立した軸に沿って分類されます。最も一般的な分類は、動作圧力、化学反応を活性化するために使用される方法、および前駆体化学物質が供給される方法に基づいています。これらのパラメータを理解することが、特定の材料に対して正しいプロセスを選択するための鍵となります。
CVDリアクターの「種類」は単一のラベルではなく、圧力、温度、エネルギー源といった選択の組み合わせであり、それぞれが成膜速度、膜質、コスト、基板適合性の間のトレードオフを表しています。
主要な分類軸
CVDは、気相の前駆体から基板上に固体材料（薄膜）を成長させるプロセスです。さまざまなリアクター設計は、このプロセスを正確に制御するために存在し、これらは3つの主要な変数、すなわち圧力、エネルギー、前駆体供給をどのように管理するかによって最もよく理解されます。
動作圧力による分類
リアクターチャンバー内の圧力は、ガス分子の振る舞いを根本的に変化させ、結果として得られる膜の品質と均一性に直接影響を与えます。
大気圧CVD（APCVD） この方法は標準の大気圧で動作します。比較的シンプルで安価であり、高い成膜速度を可能にします。しかし、高圧は気相反応と低い膜均一性につながります。
低圧CVD（LPCVD） 減圧下（通常0.1～100 Pa）で動作することにより、ガス分子の平均自由行程が大幅に増加します。これにより、分子は衝突する前に遠くまで移動できるようになり、マイクロエレクトロニクスにとって極めて重要な、非常に均一でコンフォーマルな膜が得られます。成膜速度はAPCVDよりも低くなります。
超高真空CVD（UHVCVD） これは、極めて低い圧力下で動作するLPCVDの特殊な形態です。主な利点は、不純物が膜に取り込まれるのを最小限に抑え、優れた純度を実現することです。主に、シリコンゲルマニウムなどの高品質なエピタキシャル層の成長や高度な研究に使用されます。
エネルギー源による分類
化学反応にはエネルギーが必要です。このエネルギーが前駆体ガスにどのように供給されるかは、CVDシステム間のもう一つの大きな相違点です。
熱CVD（ホットウォールおよびコールドウォール）
これは最も基本的な方法であり、熱を使用して反応を開始させます。
ホットウォールリアクターは、チャンバー壁と基板を含むチャンバー全体を加熱します。このアプローチは、多数のウェーハを一度に高温均一性でバッチ処理するのに優れていますが、チャンバー壁への膜堆積を引き起こし、前駆体を消費し、粒子汚染源になる可能性があります。
コールドウォールリアクターは基板のみを選択的に加熱し、チャンバー壁は冷たいままにします。これにより、壁への不要な堆積が最小限に抑えられ、単一ウェーハ処理で一般的であり、迅速な加熱および冷却サイクルが可能になります。
プラズマ支援CVD（PECVD）
PECVDは電場を使用してプラズマ（イオン化されたガス）を生成します。この高エネルギーのプラズマは、熱CVDが必要とするよりもはるかに**低温**で前駆体ガス分子を分解できます。これがPECVDの決定的な利点であり、プラスチックや完全に処理されたシリコンウェーハなど、高温に耐えられない基板への膜堆積に不可欠です。
光支援CVD（PACVD）
この特殊な技術では、光（通常は紫外線（UV））を使用して、前駆体の化学結合を切断するために必要なエネルギーを供給します。光は集光できるため、マスクなしで選択的なエリア堆積が可能です。
トレードオフの理解
CVD法を選択することは、競合する優先順位のバランスを取ることを伴います。単一の「最良」のリアクターはなく、特定の用途に最適なツールがあるだけです。
成膜速度 対 膜質
一般的に、大気圧のような高い成膜速度を促進する条件は、膜の品質を損ない、不均一性や構造の悪化につながる可能性があります。LPCVDのような遅く、より制御されたプロセスは、より優れた膜を生成します。
温度 対 基板適合性
高温はしばしば優れた特性を持つ結晶性膜を生成します。しかし、これらの温度は多くの基板を損傷または破壊します。これは、**PECVD**が解決するために設計された決定的なトレードオフであり、低温での高品質な膜堆積を可能にします。
コストと複雑さ 対 純度
APCVDシステムは構築と運用が最もシンプルで安価です。LPCVD、特にUHVCVDに進むにつれて、高度な真空ポンプ、シール、および制御システムが必要になり、優れた均一性と純度と引き換えにコストと複雑さが劇的に増加します。
目標に合ったCVDアプローチの選択
CVD技術の選択は、最終製品の要件によって完全に決定されるべきです。
- 主な焦点が、シンプルなコーティングのための高いスループットと低コストである場合： APCVDは実用的な出発点となることが多いです。
- 主な焦点が、マイクロエレクトロニクスのための高度に均一でコンフォーマルな膜である場合： LPCVDは確立された業界標準です。
- 主な焦点が、温度に敏感な材料への膜堆積である場合： PECVDは不可欠であり、しばしば唯一の選択肢です。
- 主な焦点が、極端な膜純度を必要とする基礎研究である場合： UHVCVDは必要な制御された環境を提供します。
結局のところ、これらの分類を理解することは、「種類はいくつあるか？」という問いを、「どのプロセスパラメータの組み合わせが私の材料目標を達成するか？」という問いへと変えます。
要約表：
| 分類軸 | 主要な種類 | 主な用途 |
|---|---|---|
| 動作圧力 | APCVD、LPCVD、UHVCVD | 高スループット、均一性、または極端な純度 |
| エネルギー源 | 熱CVD、PECVD、PACVD | 高温または低温での堆積 |
| リアクター設計 | ホットウォール、コールドウォール | バッチ処理 対 単一ウェーハ処理 |
ラボに最適なCVDリアクターの選択でお困りですか？ KINTEKは、ラボ機器と消耗品を専門としており、高均一性、低温処理、または高純度膜のいずれであっても、お客様固有の堆積ニーズに合わせたソリューションを提供します。今すぐお問い合わせいただき、当社の専門知識がお客様のラボの能力と効率をどのように向上させることができるかをご相談ください！

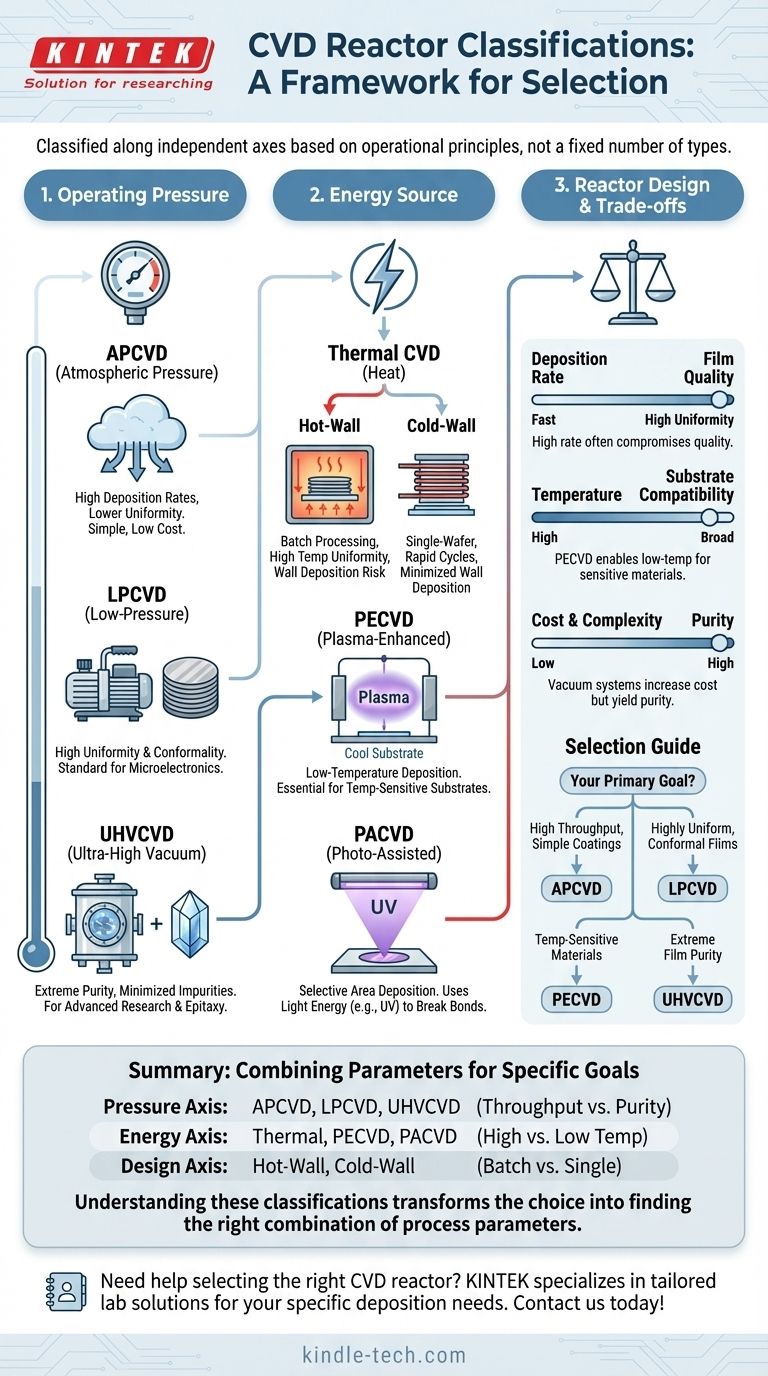

ビジュアルガイド
