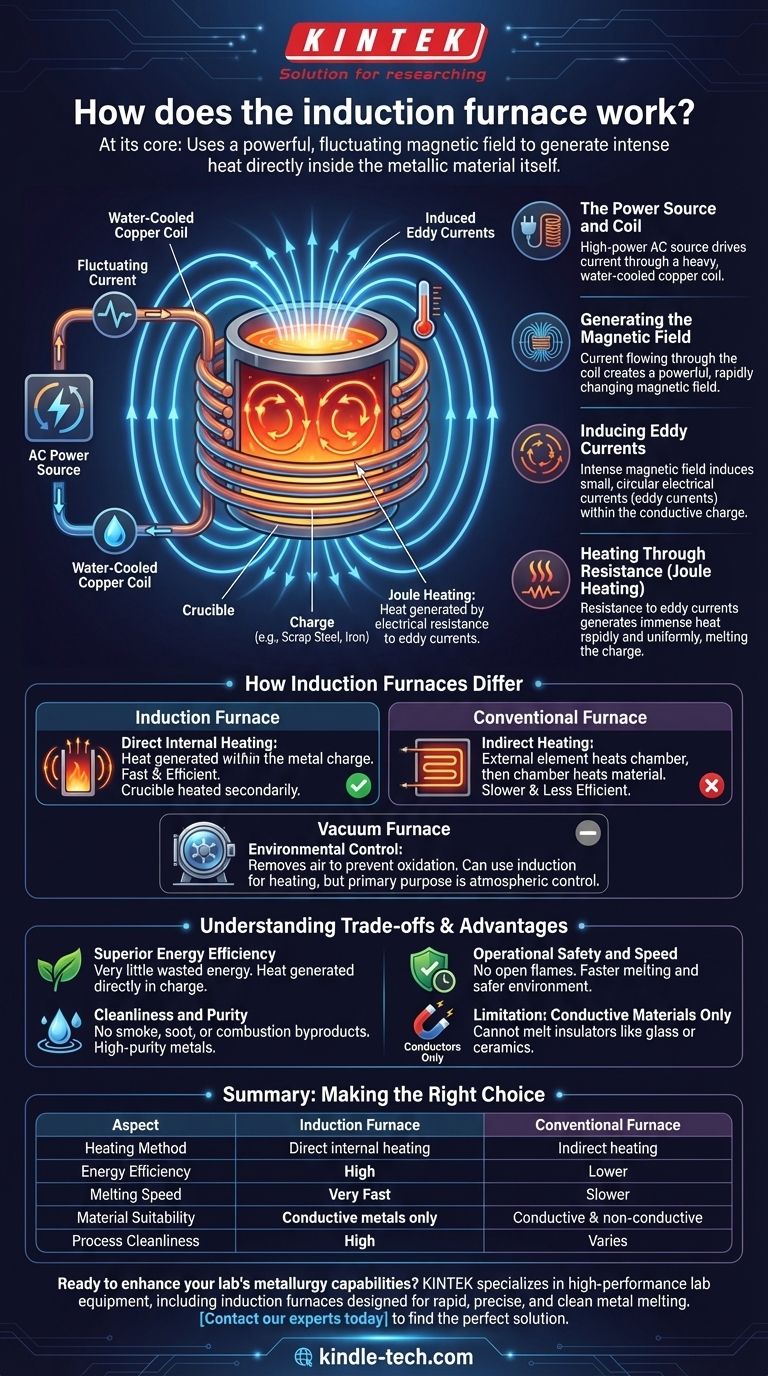

誘導炉は、電磁誘導を利用して金属チャージ内に熱を発生させ、熱源と金属が直接接触することなく溶融させる仕組みです。炉は交流電流を流す銅コイルで構成され、急速に変化する磁場を作り出します。この磁場が金属に渦電流を誘起し、電気抵抗による熱を発生させる（ジュール熱）。強磁性材料では、磁気ヒステリシスによってさらに熱が発生する。このプロセスは効率的で精密であり、1370°C (2500°F) の鋼のような高温の金属を制御しながら溶解することができます。炉は中周波（300 Hz～1000 Hz）で作動し、エネルギー伝達と加熱効率を最適化します。
キーポイントの説明
-
電磁誘導:
- 誘導炉の原理は電磁誘導です。るつぼを囲む銅コイルに交流電流が流れると、急速に反転する磁場が発生します。
- この磁場は、るつぼ内の金属電荷を貫通し、金属内に渦電流を誘発する。これらの電流は閉じたループを流れ、金属の電気抵抗により熱を発生させます。これはジュール加熱として知られる現象です。
-
非接触加熱:
- 従来の炉と異なり、誘導炉は熱源（コイル）と金属チャージの直接接触を必要としません。熱は金属自体の内部で発生するため、均一な加熱が保証され、コンタミネーションのリスクも低減します。
- この非接触方式はまた、炉部品の摩耗や損傷を最小限に抑え、耐用年数の向上とメンテナンスコストの削減を実現します。
-
周波数変換:
- 誘導炉は標準的な電源周波数 50 Hz よりも高い中周波数 (300 Hz～1000 Hz) で作動します。これは、三相交流を直流に変換し、さらに調整可能な中周波交流に変換する電源装置によって実現されます。
- 周波数が高いほどエネルギー伝達の効率が高まり、より速く、より制御された加熱が可能になるため、このプロセスはさまざまな金属の溶解に適している。
-
誘導コイルの役割:
- 誘導コイルは通常銅製で、炉の重要な部品である。交流電流を流し、誘導加熱に必要な磁場を発生させます。
- コイルは循環水によって冷却され、過熱を防ぎ、運転中に安定した性能を発揮する。
-
発熱メカニズム:
- 渦流:誘導炉の主な熱源は金属に誘導される渦電流である。これらの電流は変化する磁場に反応して流れ、金属の抵抗によって熱を発生させます。
- 磁気ヒステリシス:鉄のような強磁性材料では、磁気ヒステリシスによってさらに熱が発生する。これは、材料内の磁区が交番磁場によって絶えず再整列し、エネルギーを熱として放散するために起こります。
-
るつぼと金属チャージ:
- 金属チャージは、通常グラファイトやセラミックのような、誘導プロセスを妨げることなく高温に耐えることができる材料で作られた非導電性るつぼの中に置かれる。
- るつぼは金属をしっかりと保持し、発生した熱がチャージ内に集中するようにして、効率的な融解を促進します。
-
温度制御と精度:
- 誘導炉は精密な温度制御が可能で、オペレーターは特定の金属に要求される正確な融点を達成することができます。この精度は、航空宇宙、自動車、電子機器など、材料特性が厳格な基準を満たさなければならない産業での用途に極めて重要です。
- 周波数と入力電力を素早く調整できるため、迅速な加熱・冷却サイクルが可能になり、生産性とエネルギー効率が向上します。
-
用途と利点:
- 誘導炉は、その効率性、清潔さ、多様な金属を扱う能力により、金属鋳造、合金製造、リサイクルに広く使用されています。
- 利点としては、エネルギー消費量の削減、金属の酸化の最小化、汚染を防ぐための制御された雰囲気での操業能力などが挙げられます。
-
安全性とメンテナンス:
- 誘導炉の設計は安全性を最優先しており、水冷コイルや自動制御などの機能により、過熱や電気的危険を防止します。
- 非接触加熱方式のため部品の摩耗が少なく、メンテナンスの必要性は比較的低い。しかし、コイル、るつぼ、冷却システムの定期的な点検は、最適な性能を確保するために不可欠である。
これらの重要なポイントを理解することで、購入者は材料の種類、生産量、エネルギー効率などの要因を考慮しながら、特定のニーズに対する誘導炉の適合性を評価することができる。
総括表
| 主な特徴 | 製品概要 |
|---|---|
| 電磁誘導 | 金属チャージの渦電流と磁気ヒステリシスを介して熱を発生させます。 |
| 非接触加熱 | 熱源と金属が直接接触しないため、コンタミネーションのリスクを低減。 |
| 中周波 | エネルギー伝達を最適化し、加熱を高速化するため、300 Hz～1000 Hzで動作。 |
| 温度制御 | 鋼鉄などの金属を最高1370°C (2500°F) で溶解するための精密制御。 |
| 用途 | 金属鋳造、合金製造、リサイクルに使用。 |
| 利点 | エネルギー効率が高く、酸化を最小限に抑え、メンテナンスが簡単です。 |
