飽和カロメル参照電極を理解する：組成、用途、考察

参照電極の紹介

参照電極は、電気化学的測定において、安定した再現性のある電位を保証する重要な役割を果たします。科学研究や研究室での応用の領域では、これらの電極の精度と信頼性が最も重要です。この記事では、飽和カロメル参照電極 (SCE)について掘り下げ、その組成、動作原理、利点、および限界を探ります。研究者や実験技術者にとって理想的なこの包括的ガイドは、様々な科学的状況におけるSCEの理解と実用的な応用を高めることを目的としています。

飽和カロメル電極（SCE）とは？

飽和カロメル電極（SCE）は、電気化学測定で広く使用されている参照電極で、その安定性と使いやすさで知られています。水銀(Hg)電極に塩化水銀(I)層をコーティングしたもので、カロメル(Hg2Cl2)としても知られ、塩化カリウム(KCl)の飽和溶液と接触しています。このセットアップにより、様々な電気化学的用途において一貫した信頼性の高い基準電位が保証される。

構造とコンポーネント

SCEはいくつかの主要コンポーネントで構成されています：

水銀（Hg）:金属水銀が電極表面として機能する。
塩化水銀(I) (Hg2Cl2):このカロメル層は水銀とペーストを形成し、電極の動作に必要な化学平衡を提供する。
塩化カリウム（KCl）飽和溶液:電解質溶液は、イオン活性を一定に保つために飽和状態に保たれ、これにより電極電位が安定する。飽和状態は、塩化物イオンの活性を固定し、安定した電位を保証するため、非常に重要である。
白金ワイヤー:この部品は、電極と外部回路との電気的接触を容易にします。

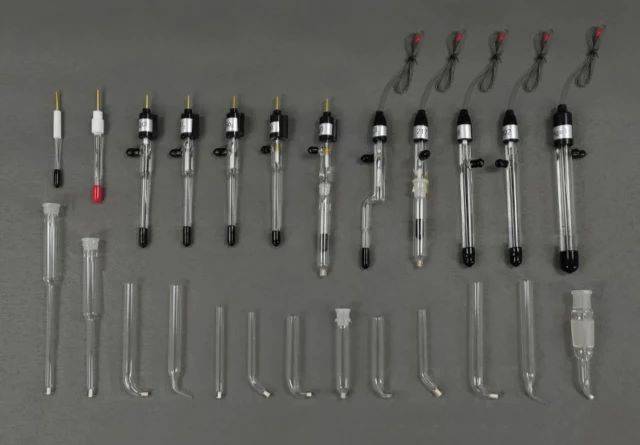

様々な参照電極

利点と欠点

利点

セットアップの容易さと再現性:SCEは準備が簡単で、簡単に再現できるため、一貫した結果が得られる。
コンパクトで持ち運び可能:小型で持ち運びが容易なため、様々な実験セットアップに便利です。
塩橋が不要:電極内の飽和KCl溶液がソルトブリッジとして機能し、セットアップを簡素化します。
安定した電位:電極電位は、時間の経過やわずかな温度変化にも安定した状態を保ちます。

短所

限られた温度範囲:高温では不安定になる可能性があるため、SCEの使用は通常50℃以下に制限される。
特定のイオンとの干渉:サンプル中にK+イオンやCl-イオンが存在すると、電気化学反応が妨害される可能性があり、シナリオによっては適用が制限されます。
電位補償が必要:ハーフセル電位を測定する場合、SCE固有の電位を考慮した調整が必要な場合があります。

アプリケーション

SCEは、分析化学、環境モニタリング、工業プロセスなど、さまざまな分野で幅広く使用されています。他の電極の電位を測定するための信頼できる基準点として機能し、異なる実験間で正確で一貫性のあるデータを保証します。

まとめると、飽和カロメル電極は、安定した電位、使いやすさ、再現性を提供する、堅牢で汎用性の高い参照電極です。いくつかの制限はありますが、その利点から、多くの電気化学的用途に好んで使用されています。

飽和カロメル電極（SCE）を使用する利点

飽和カロメル電極(SCE)は、その多くの利点により、電気化学実験やアプリケーションに広く使用されています。これらの電極は、水銀金属と接触した塩化水銀（カロメル）で構成され、通常、塩化カリウム（KCl）の飽和溶液の下に積層されています。SCEは安定した再現性のある基準電位を提供するため、様々な分析・研究現場で不可欠なツールとなっています。ここでは、セットアップの容易さ、再現性、コンパクトさ、時間や温度変化に対する電位の安定性など、SCEを使用する主な利点について説明します。

セットアップの容易さ

SCEを使用する主な利点のひとつは、セットアップが簡単なことです。電極は、カロメル、水銀、飽和KCl溶液という単純な部品で構成されている。この単純さにより、組み立ての複雑さが軽減され、セットアップ中のエラーの可能性が最小限に抑えられます。さらに、SCEにはすでにKCl溶液が入ったサイドチューブが含まれているため、別途ソルトブリッジを用意する必要がない。この機能により、実験セットアップが簡素化され、最小限の準備で電極を使用できるようになります。

再現性

科学研究や分析測定において、再現性は非常に重要な要素です。SCEは高い再現性を提供します。つまり、電極によって生成される電位は、異なる実験やセットアップにおいても一貫性を保ちます。この一貫性は、正確で信頼性の高いデータ収集に不可欠です。SCEの標準化された組成と構造は、その再現性に貢献し、正確で再現性のある結果を必要とする研究者や分析者にとって好ましい選択となっています。

コンパクト性

SCEはコンパクトな設計で知られており、様々な実験セットアップでの使用に便利です。電極のサイズが小さいため、最小限のスペースしか必要とせず、実験台のスペースをより効率的に使用することができます。さらに、コンパクトな設計は持ち運びを容易にするため、SCEはフィールドワークや現場での測定に適しています。この可搬性は、移動性と柔軟性が不可欠なアプリケーションに特に有益です。

電位の安定性

SCEによって生成される電位の安定性も大きな利点です。SCEの電位は時間の経過とともに比較的一定に保たれ、わずかな温度変化による影響を最小限に抑えます。この安定性により、さまざまな実験条件下でも、電極が提供する基準電位が正確で信頼性の高いままであることが保証されます。SCEの一貫した電位は、電気化学測定の完全性を維持し、結果の妥当性と信頼性を確保するために極めて重要です。

電位安定性

温度変化

SCEは、温度変化に対して高い安定性を示します。電極は通常、限られた温度範囲（50℃まで）で使用されますが、その電位はわずかな温度変動には比較的影響されません。この温度安定性は、様々な環境条件下で行われる実験や測定に不可欠である。SCEがさまざまな温度にわたって安定した電位を維持できることは、多様な研究および分析状況におけるSCEの汎用性と適用性を高める。

結論として、飽和カロメル電極（SCE）を使用する利点は数多く、重要である。セットアップの容易さ、再現性、コンパクトさ、時間や温度変化に対する電位の安定性など、電気化学的研究や分析において、SCEは非常に貴重なツールである。これらの利点により、SCEは、正確で信頼性が高く、効率的な参照電極を必要とする科学者や分析者にとって、好ましい選択肢であり続けています。

欠点と限界

飽和カロメル電極(SCE)は、電位が安定し、調製が容易なため、様々な電気化学アプリケーションで広く使用されている参照電極です。しかし、欠点や限界がないわけではありません。これらを理解することは、特定の用途に適切な参照電極を選択する際に役立ちます。

特定のイオンとの干渉の可能性

SCEの主な限界の一つは、試料中に存在する特定のイオンに対する干渉の可能性です。SCEには塩化カリウム(KCl)の飽和溶液が含まれており、試料に塩化物イオンが含まれていると、測定に干渉する可能性があります。この干渉は、特に塩化物濃度が高いサンプルにおいて、不正確な測定値につながる可能性があります。例えば、海水の環境モニタリングでは、高濃度の塩化物がSCEの精度に大きな影響を与える可能性があります。

潜在的な補償の必要性

SCEのもう一つの限界は、電位補正の必要性である。SCEの電位は比較的安定していますが、温度変化によって変化します。このため、多くのアプリケーションでは、正確な測定を保証するために温度補償回路またはソフトウェアを使用する必要があります。適切な補正を行わないと、電位がドリフトし、誤った結果につながる可能性があります。これは、製薬や生物医学の研究など、精密で正確な測定が重要なアプリケーションでは特に重要です。

水銀含有による環境と安全への懸念

SCEの最も重大な限界は、水銀含有量に関連する環境および安全上の懸念である。水銀は有毒金属であり、吸入または摂取すると深刻な健康被害をもたらす。SCEを実験室や産業環境で使用するには、水銀への暴露を防ぐための厳格な取り扱い手順が必要です。さらに、SCEとその部品の廃棄は、水銀による水域や土壌の汚染を防ぐため、環境規制に従わなければなりません。

水銀含有量

温度の制限

SCEは動作温度範囲にも制限がある。標準的なSCEは通常50℃までの温度で使用される。この温度を超えると、電極の安定性が損なわれ、測定値が不正確になる可能性があります。より高い温度を必要とするアプリケーションには、銀-塩化銀(Ag/AgCl)電極のような代替参照電極がしばしば好まれます。

化学的適合性

測定される試料の化学組成は、もう一つの重要な検討事項です。ある種の化学物質は、ガラスやエポキシボディのようなSCEの構造に使用されている材料を劣化させる可能性があります。これは、電極の寿命の低下や試料の汚染の可能性につながります。適合性と寿命を確保するために、特定の用途に基づき、電極に適切な材料を選択することが不可欠です。

結論

結論として、飽和カロメル電極(SCE)は信頼性が高く、広く使用されている参照電極ですが、限界がないわけではありません。特定のイオンとの干渉の可能性、電位補正の必要性、水銀含有による環境と安全への懸念、温度制限、化学的適合性などは、特定のアプリケーションのための参照電極を選択する際に考慮しなければならないすべての要因です。これらの制限を理解することで、研究者や技術者は、電気化学実験において正確で信頼できる測定を確実にするために、情報に基づいた決定を行うことができます。

飽和カロメル電極の用途

飽和カロメル電極(SCE)は、その安定した電位と使いやすさから、様々な科学的・工業的アプリケーションで広く使用されている参照電極です。このセクションでは、実験室での使用、環境調査、工業プロセスなど、さまざまな分野でのSCEの多様なアプリケーションを探ると同時に、使用が推奨されない特定の条件についても言及します。

研究室での応用

ラボ環境では、SCEはpH測定、酸化還元電位測定、腐食研究などの電気化学的測定に頻繁に使用されます。SCE電位の安定性により、正確で再現性の高い結果が得られるため、多くの研究者に好まれています。例えばpH測定では、SCEはガラス電極と組み合わせて溶液のpHを正確に測定します。SCEの電位は一定で、ガラス電極の電位と比較できる信頼性の高い基準点を提供します。

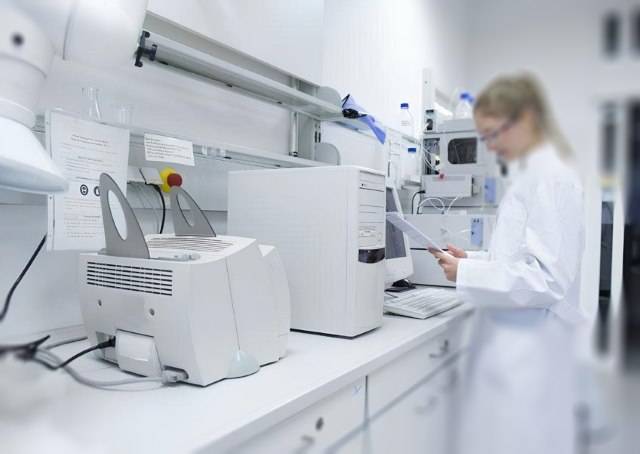

試験室

環境研究

SCEは、水質や水生生態系の健全性を評価するために重要な水域の酸化還元電位を測定する環境研究に広く使用されています。酸化還元電位は、水の酸化または還元状態を示し、様々な微生物の生存や活動、汚染物質の変換に影響を与えます。例えば、河川水に対する工業排水の影響をモニタリングする場合、SCEは汚染物質による酸化ストレスの程度を判断するのに役立ちます。

工業プロセス

工業プロセスでは、SCEは腐食のモニタリングと制御に使用されます。特に石油・ガス産業で有用であり、腐食性の強い環境と接触する金属の腐食速度を評価するのに役立ちます。SCEと使用電極間の電位差をモニターすることで、産業界は腐食を予測・防止し、機器の寿命を延ばし、メンテナンスコストを削減することができます。

限界と代替手段

広く使用されているにもかかわらず、SCEの使用が推奨されない特定の条件があります。主な制限事項のひとつは、温度範囲が50℃に制限されていることである。この温度を超えると、SCEの電位が不安定になり、不正確な測定につながる。さらに、K+やCl-のような特定のイオンが存在すると、電気化学反応が妨害されることがあり、SCEはこのような用途には適しません。

このような場合、銀/塩化銀(Ag/AgCl)電極のような代替参照電極が使用されます。Ag/AgCl電極は高温でも安定で、特定のイオンからの干渉を受けにくいため、SCEが実行できないアプリケーションに適しています。

結論

飽和カロメル電極は、その安定したポテンシャルと使いやすさから、様々な科学的・工業的アプリケーションにおいて重要なツールであり続けています。その用途は、実験室での測定から環境モニタリング、工業プロセス制御まで多岐にわたる。しかし、その限界を理解し、いつ代替の参照電極を使うべきかを知ることは、正確で信頼できる結果を得るために極めて重要です。技術の進歩に伴い、性能を向上させた新しい参照電極の開発により、この重要なツールが利用できるアプリケーションの範囲は広がり続けるでしょう。

他の参照電極との比較

電気化学実験を行う場合、他の電極電位を測定できる安定した定義された電位を提供するため、参照電極の選択は非常に重要です。一般的な参照電極には、飽和カロメル電極 (SCE)、銀/塩化銀 (Ag/AgCl)、硫酸銅/硫酸銅 (Cu/CuSO4)、標準水素電極 (SHE) などがあります。これらの電極にはそれぞれ長所と短所があり、異なる状況に適しています。

飽和カロメル電極 (SCE)

SCEは、その安定性と調製の容易さから広く使用されています。塩化カリウム（KCl）とカロメル（Hg2Cl2）の飽和溶液に水銀を接触させたものである。SCEの電位は対SHEで+0.241 Vであり、これは既知の一定値である。このため、多くの水系で信頼できる基準となる。しかし、カロメルの溶解性のため、その使用は50℃以下に制限され、未定義の接合電位が導入されるため、非水系には適さない。

銀/塩化銀 (Ag/AgCl)

Ag/AgCl電極は、特に非水系や高温のアプリケーションにおいて、もう一つの一般的な選択肢です。Ag/AgCl電極は、塩化銀でコーティングされた銀線をKCl溶液に浸したものです。Ag/AgCl電極の電位は、KClの濃度によってわずかに異なりますが、一般的にSHEに対して+0.197 Vから+0.222 Vの範囲です。Ag/AgCl電極の主な利点のひとつは、広い温度範囲と溶媒に対する安定性であり、さまざまな用途に使用できる。しかし、塩化物イオンの影響を受けやすく、電位に影響を与えます。

銅/硫酸銅 (Cu/CuSO4)

Cu/CuSO4電極は、シンプルで堅牢なため、フィールドアプリケーションでよく使用されます。これは、硫酸銅の飽和溶液に浸された銅棒で構成されています。Cu/CuSO4電極の電位は+0.314 V対SHEで、比較的安定しています。この電極は、耐久性があり、維持が容易なリファレンスが必要な土壌や水の研究において特に有用である。しかし、その電位は銅の純度や硫酸銅溶液の濃度に影響されることがあります。

銅/硫酸銅 (Cu/CuSO4)

標準水素電極（SHE）

1M濃度の水素イオンを含む溶液に白金電極を入れ、1気圧の水素ガスと接触させます。SHEは理想的な参照電極であるが、その複雑さ、純粋な水素ガスと正確な条件制御の必要性から、日常的な使用には現実的ではない。標準還元電位表では、理論的な基準として使用されることが多い。

比較と状況適合性

各基準電極にはそれぞれ利点と限界があり、異なる用途に適しています。SCEは信頼性が高く、調製が簡単なので、多くの実験室でよく使われています。Ag/AgCl電極は、温度と溶媒の両方で汎用性があり、非水系や高温のアプリケーションに有益です。Cu/CuSO4電極は堅牢でシンプルで、フィールドワークや環境研究に理想的です。SHEは一次標準ではあるが、日常的な使用には実用的ではないが、理論的な校正目的には不可欠である。

まとめると、参照電極の選択は、温度範囲、溶媒の種類、安定性と使いやすさの必要性など、実験の具体的な要件に基づくべきである。各基準電極の相対的な利点と欠点を理解することで、研究者は正確で信頼できる電気化学測定を確実にするために、十分な情報に基づいた決定を行うことができます。

選択と考察

電気化学測定のための参照電極を選択する場合、正確で信頼できる結果を確実にするために、いくつかの要素を考慮しなければなりません。参照電極の選択は、得られるデータの質に大きく影響し、各タイプのニュアンスを理解することは、十分な情報に基づいた決定をする際に役立ちます。

参照電極の種類

参照電極は、電気化学測定に不可欠なコンポーネントであり、他の電位を測定できる安定した再現性のある電位を提供します。一般的なタイプは以下の通りです：

銀/塩化銀（Ag/AgCl）： 安定性が高く、比較的安価なため広く使用されている。pH測定や一般的な電気化学分析など、幅広い用途に適している。
飽和カロメル電極（SCE）： 安定性と調製の容易さで知られるが、水銀に関連する環境問題のため、現在ではあまり使用されていない。
水銀/酸化水銀（Hg/Hg2O）： 安定性は良いが、SCEと同様の環境問題のため、あまり一般的ではない。
水銀/硫酸水銀（Hg/Hg2SO4）： 高温用途に適するが、水銀を含むため取り扱いに注意が必要。
銅/硫酸銅（Cu/CuSO4）： 水環境での安定性が高いため、土壌や地下水のモニタリングによく使用される。

主な考慮事項

試料の適合性

参照電極は、電位を変化させたり電極材料と反応するような相互作用を避けるために、試料と化学的に適合していなければなりません。例えば、ある種の有機溶媒は電極材料を溶かすことがあり、フッ化物のような攻撃的なイオンはガラスや他の敏感な部品を攻撃することがあります。

必要な電位の安定性

正確な測定には安定性が重要です。安定した参照電極は、電位が時間や様々な条件下で一定であることを保証します。例えば、Ag/AgCl電極は、優れた電位安定性で知られており、多くのアプリケーションでよく使用されています。

応答時間

参照電極の応答時間は、試料に浸漬した後、どれだけ早く安定した電位に達するかを意味します。分析プロセスの効率を高めるため、一般的に応答時間が速い方が好まれます。一部の電極、特に多孔質の接合部を持つ電極は、拡散の制限により応答時間が遅くなることがあります。

温度に関する考察

温度は参照電極の電位に大きく影響します。ほとんどの参照電極は、特定の温度範囲で使用できるように設計されています。例えば、SCEは通常50℃に制限されています。より高い温度を必要とするアプリケーションでは、より高い温度で動作できるHg/Hg2SO4のような代替電極の使用が必要になるかもしれません。

試料の化学組成

試料の化学組成は、試料成分を劣化させたり反応させたりしない電極を選択するために考慮されなければなりません。例えば、ある種の化学物質は電極本体を腐食する可能性があるため、ガラス、エポキシ、または他の耐性材料のような材料を使用する必要があります。

実用上の注意

参照用充填液を交換するときは、新しい電位が安定せず、温度変化に敏感になる可能性があることに注意することが重要です。新しい充填液で電極を一晩放置すると、安定した電位を確立するのに役立ちます。実際には、多くのユーザーは、充填液を頻繁に変えるよりも、特定の充填液専用のリファレンス電極を別々に購入することを選んでいます。
