重要なことに、溶解炉は単一の材料でできているわけではありません。それは、極端な耐熱性、化学的不活性、電気的特性に基づいて、特定の役割のために異なる材料が選択された工学システムです。溶融金属と接触するるつぼのような主要部品は、通常、黒鉛、炭素、または特殊な粘土でできており、電極のようなエネルギー供給部品は、高導電性の炭素または黒鉛でできています。
溶解炉の材料の選択は、各特定部品の機能によって完全に決定されます。目標は、極度の熱を安全に封じ込め、エネルギーを効率的に供給し、最終製品の汚染を避けることができるシステムを構築することです。
炉の構造：材料のシステム
炉を単一の物体として考えるのはよくある誤解です。実際には、それは個別の部品の集合体であり、それぞれが役割を持ち、そのタスクに完全に適した材料で作られています。主要なコンポーネントは、るつぼ、電極（一部の設計）、および構造本体とライニングです。
るつぼ：溶融金属を封じ込める
るつぼは、溶融材料を直接保持する容器です。その役割は、他のほとんどの物質が気化するような温度で安定して不活性を保つことです。
このため、黒鉛炭素や特殊な粘土のような材料が最も一般的な選択肢です。これらは非常に高い融点を持ち、化学的に耐性があるため、溶融金属に溶解したり反応したりするのを防ぎ、純度を確保します。
電極：エネルギーを供給する
アーク炉では、電極を介して大量のエネルギーが供給され、材料を溶融させます。これらの部品には、特性の独自の組み合わせが必要です。
これらは炭素または黒鉛でできています。これらの材料は優れた電気伝導体であるためです。重要なことに、これらは不融性（溶融しない）であり、他の材料ではひび割れてしまうような急激な温度変化である熱衝撃にも耐えることができます。
炉本体とライニング
炉の外側構造は、支持と封じ込めを提供します。これは通常、機械的強度を提供するが、顕著な耐熱性を持たない鋼製シェルです。
鋼製シェルを保護するために、内部は耐火材料（参考文献には明示されていませんが、あらゆる炉の基本的な部分です）で裏打ちされています。これらは耐熱セラミックスまたはレンガであり、主要な断熱材として機能し、内部の激しい熱を保持し、外部構造を保護します。主要な構造領域での過熱を防ぐために、冷却システムが統合されていることがよくあります。
重要なトレードオフを理解する
炉の材料を選択するには、競合する優先順位のバランスを取る必要があります。完璧な材料はめったに存在しないため、エンジニアは情報に基づいた妥協をしなければなりません。
純度 vs. コスト
真空炉で溶融されるような高純度金属や高度な合金は、汚染を避けるために非常に純粋で不活性な材料で作られたるつぼを必要とします。これらの高品位材料は、はるかに高価です。
一般的な金属の大量溶融の場合、より費用対効果の高い粘土-黒鉛複合材で十分な場合があります。たとえそれが、ハイテク用途では許容できない微量の不純物を導入するとしてもです。
耐久性 vs. 性能
一部の材料は、例えば電極におけるより高い電気伝導性など、優れた性能を提供するかもしれませんが、浸食や酸化のために動作寿命が短くなる可能性があります。
これにより、炉のピーク効率とメンテナンスコストおよびダウンタイムとの間にトレードオフが生じます。わずかに性能は劣るが、より耐久性のある材料を選択する方が、多くの場合、より実用的な経済的決定となります。
動作環境の影響
炉内の環境は、材料要件を劇的に変化させます。例えば、真空誘導炉は酸化のリスクを排除します。
しかし、真空下では、別の問題が発生します。それは、炉材料自体が閉じ込められたガスを放出し、溶融物を汚染するアウトガスです。標準的な空気雰囲気炉では、耐酸化性がはるかに重要な特性となります。
アプリケーションに適した選択をする
理想的な材料の選択は、常に溶融プロセスの特定の目標に結びついています。
- 研究や航空宇宙向けの超高純度が主な焦点である場合：高純度黒鉛やセラミックスのような不活性な坩堝材料を優先し、真空炉を使用して環境汚染を排除します。
- 大規模な工業生産が主な焦点である場合：工業用グレードの黒鉛電極や耐久性のある粘土-黒鉛坩堝のような堅牢な材料を使用することで、材料コストと耐用年数のバランスを取ります。
- 構造設計と安全性が主な焦点である場合：堅牢な鋼製フレームと高品質の耐火ライニング、および統合された冷却システムを組み合わせることで、熱管理と構造的完全性を確保します。
最終的に、炉が特殊な部品のシステムであることを理解することが、作業に適した材料を選択するための鍵となります。
要約表：
| コンポーネント | 主要材料 | 主な機能 |
|---|---|---|
| るつぼ | 黒鉛、炭素、特殊粘土 | 溶融金属を保持し、熱と化学反応に耐える |
| 電極 | 炭素、黒鉛 | 電気エネルギーを供給し、熱衝撃に耐える |
| 本体とライニング | 鋼製シェル、耐火材料 | 構造的サポートと断熱を提供 |
溶解プロセスに適した材料が必要ですか？ KINTEKは、実験室のニーズに応える実験装置と消耗品を専門としています。当社の専門家は、高純度研究用であろうと工業生産用であろうと、お客様の最適な炉コンポーネントの選択を支援し、効率、安全性、製品の完全性を確保します。今すぐお問い合わせください お客様の特定のアプリケーションについてご相談ください！

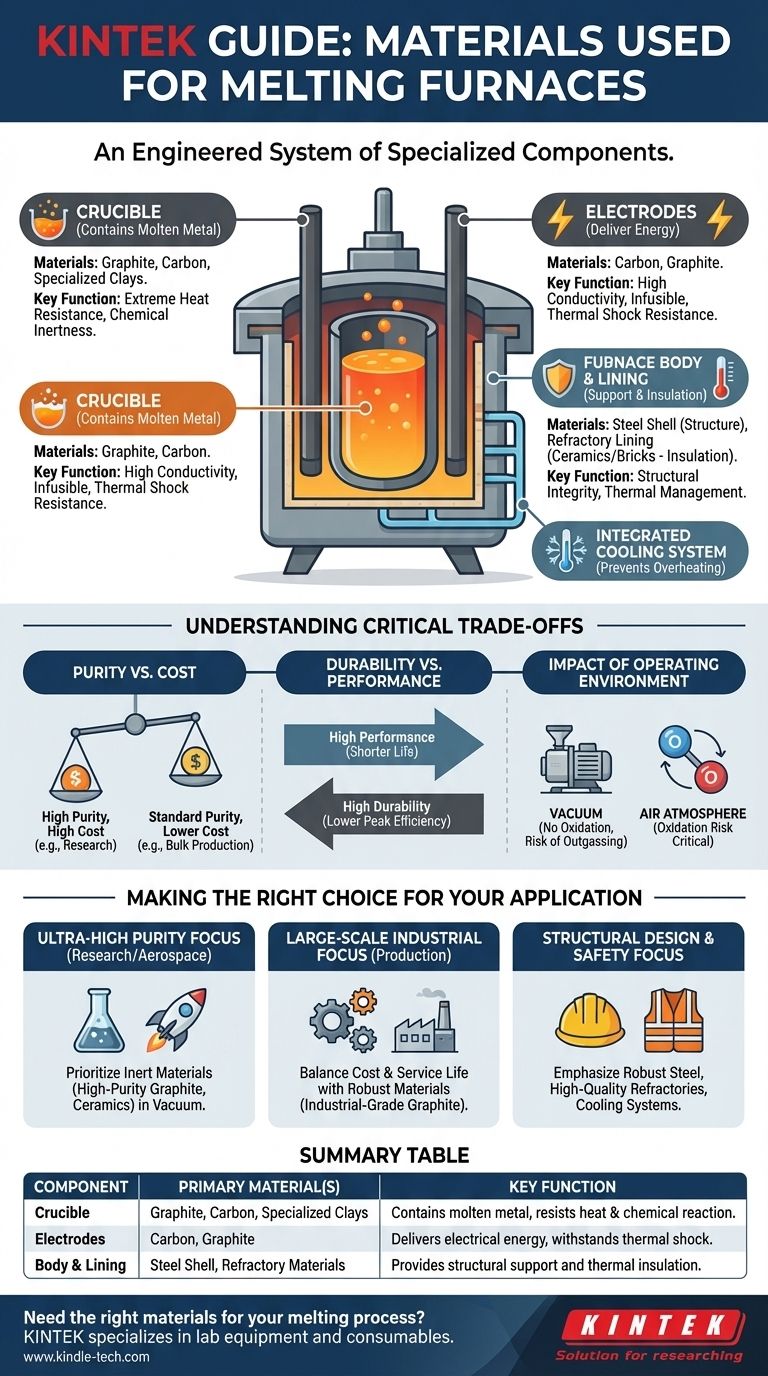

ビジュアルガイド
