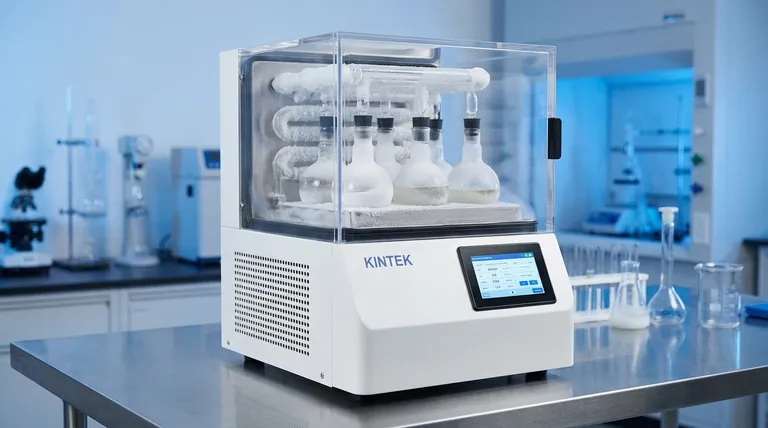

凍結乾燥機における冷凍システムの役割とは？昇華プロセスの心臓部

要するに、冷凍システムは凍結乾燥機の心臓部であり、2つの明確で重要な機能を果たします。その主な役割は、まず乾燥させたい製品を凍結させることです。次に、乾燥プロセス中に、コールドトラップ（または凝縮器）と呼ばれる極低温の表面を作り出し、製品から放出される水蒸気を捕捉し、システムから効果的に除去します。

冷凍システムの核心的な目的は、単に物を冷やすことではなく、強力な温度差を作り出すことです。この温度差は、製品中の水を固化させるためにも、水が蒸気になったときにその水を効率的に捕捉するためにも不可欠です。

冷凍の2つの重要な機能

凍結乾燥機は、真空下で固体の氷を直接気体（水蒸気）に変える昇華によって機能します。冷凍システムは、このプロセスを可能にし、効率的にするために不可欠です。

フェーズ1：製品の凍結

乾燥が始まる前に、材料内のすべての水分を完全に凍結させる必要があります。冷凍システムは、製品を急速に凍結させるために棚やチャンバーを冷却します。

この初期の凍結ステップは非常に重要です。水分子を氷の結晶として固定し、製品の構造を微視的なレベルで維持します。完全かつ固体の凍結がなければ、材料は真空下で単に沸騰し、破壊されてしまいます。

フェーズ2：水蒸気の捕捉（コールドトラップ）

製品が凍結され、真空下になると、昇華プロセスが始まります。水蒸気が製品から放出されると、チャンバーから除去されなければなりません。これが冷凍システムの最も重要な役割です。

システムは、コールドトラップまたは凝縮器として知られる専用のコンポーネントを、製品の温度よりもはるかに低い温度に冷却します。この極低温の表面は、水蒸気にとって磁石のように機能します。

蒸気分子がコールドトラップに接触すると、瞬時に固体の氷に戻り、効果的に捕捉されます。これにより、蒸気が製品を再飽和させたり、真空ポンプを圧倒したりするのを防ぎ、乾燥プロセスを継続させることができます。

冷凍サイクルがこれをどのように達成するか

システムは冷気を生成するのではなく、熱エネルギーをある場所から別の場所へ移動させるヒートポンプです。これは、冷媒を使用した連続サイクルによって達成されます。

基本原理：熱の移動

冷媒はコールドトラップから熱を吸収し、トラップを極低温にします。その後、システムはこの熱を凍結乾燥機チャンバーの外に運び、周囲の空気中に放出します。

主要コンポーネントの動作

1. 蒸発器：これはコールドトラップに接続されているシステムの一部です。ここで、液体冷媒が気体に蒸発し、大量の熱を吸収してコールドトラップ表面を凍結させます。
2. 圧縮機：このコンポーネントは、低圧の冷媒ガスを加圧し、その温度を大幅に上昇させます。
3. 凝縮器：高温高圧のガスが凝縮器コイル（多くの場合ファンで冷却される）を通過すると、周囲環境に熱を放出し、液体に戻って凝縮します。
4. 膨張弁：高圧の液体冷媒がこの弁を通過すると、圧力が急速に低下し、温度が下がり、サイクルを繰り返すために蒸発器に再流入します。

トレードオフの理解：温度と効率

コールドトラップの温度は重要なパラメーターですが、単に冷たいほど良いとは限りません。選択は、性能とコスト、エネルギー消費のバランスを取ることになります。

コールドトラップ温度の影響

コールドトラップの温度が低いほど、製品とトラップ間の温度差が大きくなり、水蒸気が捕捉される速度が向上します。これにより、乾燥プロセスを加速できます。

一般的なコールドトラップ温度は、乾燥される製品に基づいて設定されます。

• -45°C～-50°C：凝固点が高い単純な製品（純水など）には十分です。
• -60°C～-80°C：ほとんどのラボおよび食品用途の標準であり、効率と性能の良好なバランスを提供します。
• -80°C以下：溶媒を含む製品や、非常に低い凝固点（共晶点）を持つ材料に必要です。これには、より深い低温を達成するために2つの冷却回路が連携して機能する、より複雑なカスケード冷凍システムが必要となることがよくあります。

より深い低温のコスト

より低い温度に到達し維持するには、より強力な圧縮機とより洗練されたシステム設計が必要です。これにより、初期設備コストが高くなり、運転中のエネルギー消費が大幅に増加します。単純な作業にシステムを過剰に指定すると、不必要な費用が発生します。

アプリケーションに適した選択をする

適切な冷凍システムを備えた凍結乾燥機を選択するかどうかは、材料と目標に完全に依存します。

• 主な焦点が汎用ラボ作業または食品保存である場合：-50°C～-80°Cのコールドトラップを備えた標準システムが、最も汎用性が高く費用対効果の高い選択肢です。
• 溶媒または共晶点が低い材料を扱っている場合：効果的な蒸気捕捉には、-80°C以下に到達できるより強力なカスケード冷凍システムが不可欠です。
• 単純な水性サンプルのエネルギー効率を最大化することが優先事項である場合：-50°C前後で動作するように設計されたシステムで十分であり、より強力なユニットよりも消費電力が少なくなります。

冷凍システムの二重の役割を理解することで、最大限の効率と精度で凍結乾燥機を選択し、操作することができます。

要約表：

機能	説明	主要コンポーネント
製品の凍結	棚を急速に冷却し、すべての水を氷に固化させ、製品構造を維持します。	蒸発器コイル
水蒸気の捕捉	極低温の表面（コールドトラップ）を作り、蒸気を捕捉して氷に凝縮させます。	コールドトラップ/凝縮器
温度範囲	標準：-50°C～-80°C；溶媒用カスケード：-80°C以下。	圧縮機と冷媒
