簡単に言えば、グラフェンの転写とは、単原子層のグラフェンを、それが成長した基板から、使用される別の最終基板へと移動させる重要なプロセスです。この多段階の手順には、通常、グラフェンを支持ポリマーでコーティングし、元の成長基板を溶解し、支持層を除去する前に、残ったポリマー/グラフェン膜をターゲット表面に注意深く配置することが含まれます。
グラフェンを使用する上での核となる課題は、その製造だけでなく、大規模な成長と実用的な応用との間のギャップを埋めるデリケートな転写プロセスにあります。この転写の品質が、グラフェン膜の最終的な性能を直接的に決定します。
転写プロセスが必要なのはなぜか？
転写の必要性を理解するためには、まず高品質のグラフェンがどのように作られるかを見る必要があります。大規模で均一なグラフェンシートを製造するための最も一般的な方法は、化学気相成長（CVD）です。
CVD成長法
CVDでは、通常、銅やニッケルなどの金属箔である基板を炉内で加熱します。その後、メタンなどの炭素含有ガスが導入され、高温で分解されます。炭素原子は金属箔の表面に再配列し、連続した単層のグラフェンを形成します。
基板のジレンマ
CVD成長に使用される銅箔はグラフェン形成の触媒としては優れていますが、エレクトロニクスやセンサーなどのほとんどの最終用途には有用ではありません。グラフェンを使用するには、それを銅から取り出し、シリコンウェハや柔軟なプラスチックシートなどの機能性基板上に載せる必要があります。ここで転写プロセスが不可欠になります。
標準的な「ウェット転写」方法の解説
最も一般的で分かりやすい手法は、液体を使用してグラフェン膜をエッチングし洗浄する、ウェット転写として知られています。
ステップ1：支持層の適用
まず、支持ポリマー層、最も一般的にはPMMA（プレキシガラスに使用されるのと同じプラスチック）を、グラフェン/銅箔の真上にコーティングします。このポリマーは柔軟で透明な取っ手として機能し、デリケートな単原子厚のグラフェンシートが取り扱い中に破れたり折りたたまれたりするのを防ぎます。
ステップ2：成長基板のエッチング
次に、PMMA/グラフェン/銅のサンドイッチ全体を化学浴、または「エッチング液」（塩化第二鉄や過硫酸アンモニウムなど）に浸します。この化学物質は、グラフェンやPMMA支持層を損傷することなく、銅箔を選択的に溶解します。数時間後、透明なPMMA/グラフェン膜だけが液体中に浮いた状態になります。
ステップ3：膜の洗浄と配置

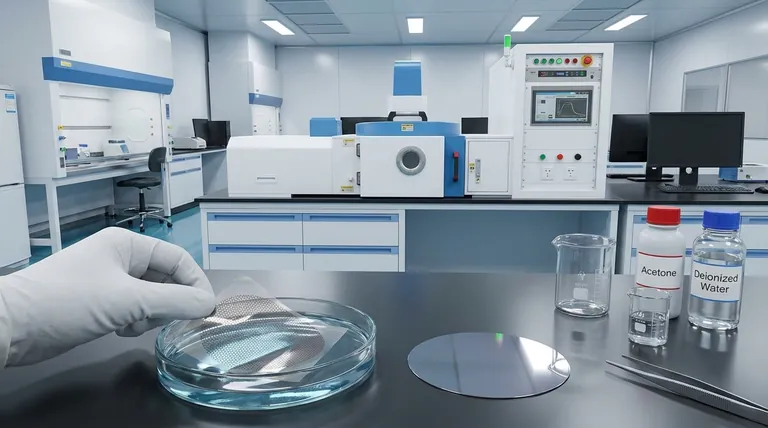

デリケートな膜を脱イオン水に浸して、残留するエッチング液の化学物質を洗い流します。その後、ターゲット基板（例：シリコンウェハ）を使用して水から「釣り上げ」ます。このステップは、しわや気泡が容易に発生するため、極めて精密な作業が必要です。
ステップ4：支持層の除去
膜がターゲット基板上に配置され乾燥した後、最終ステップはPMMA支持層を除去することです。これは、サンプル全体をアセトンなどの溶媒に浸すことによって行われ、PMMAが溶解し、最終基板上には純粋なグラフェンシートのみが残ります。
トレードオフと落とし穴の理解
転写プロセスは必要ですが、CVDグラフェンの欠陥や汚染の最も大きな発生源であり、最終的な品質に直接影響を与えます。
物理的欠陥のリスク
膜の移動と配置に伴う手作業により、しわ、折り目、微細な裂け目が容易に発生する可能性があります。これらの構造的欠陥はグラフェンの完全な六角格子を乱し、その優れた電子的および機械的特性を著しく低下させます。
化学的汚染の問題
PMMA支持層、エッチング液、あるいは環境中の塵の残留物が、グラフェンと新しい基板の間に閉じ込められることがあります。この汚染はグラフェンの電気的挙動を変化させ、高性能エレクトロニクスでの信頼性を低下させる可能性があります。
製造におけるボトルネック
CVDは大規模なグラフェンシートの製造を可能にしますが、転写プロセスはしばしば遅く、デリケートで、自動化が困難です。これは、広範な商業利用のためのグラフェン生産のスケールアップにおいて大きなボトルネックとなります。
生産とあなたの目標の関連付け
グラフェンの製造と取り扱いに関するあなたの選択は、最終的な目標に完全に依存します。
- 主な焦点が大規模エレクトロニクスまたは透明導電体である場合：CVD成長に続いて細心の注意を払ったウェット転写を行うことが、機能性ウェハ上に高品質で均一な膜を得るための最も実行可能な道筋です。
- 主な焦点が基礎研究または初期の材料試験である場合：機械的剥離（「セロハンテープ法」）は最高品質のグラフェンフレークを生成し、転写プロセスを完全に回避しますが、スケーラビリティがなく、ごくわずかな不規則な形状のサンプルしか得られません。
グラフェンの道のりが成長と転写の両方を含むことを理解することが、その真の技術的可能性を引き出す鍵となります。
要約表：
| ステップ | 主要なアクション | 目的 | 一般的に使用される材料 |
|---|---|---|---|
| 1 | 支持層の適用 | 取り扱い中のグラフェンの保護 | PMMA（ポリマー） |
| 2 | 成長基板のエッチング | 元の金属箔の溶解 | 塩化第二鉄、過硫酸アンモニウム |
| 3 | 膜の洗浄と配置 | すすぎとターゲット基板への配置 | 脱イオン水、シリコンウェハ |
| 4 | 支持層の除去 | 最終基板上に純粋なグラフェンを残す | アセトン溶媒 |
