RFプラズマ源の原理とは?5つのポイントを解説

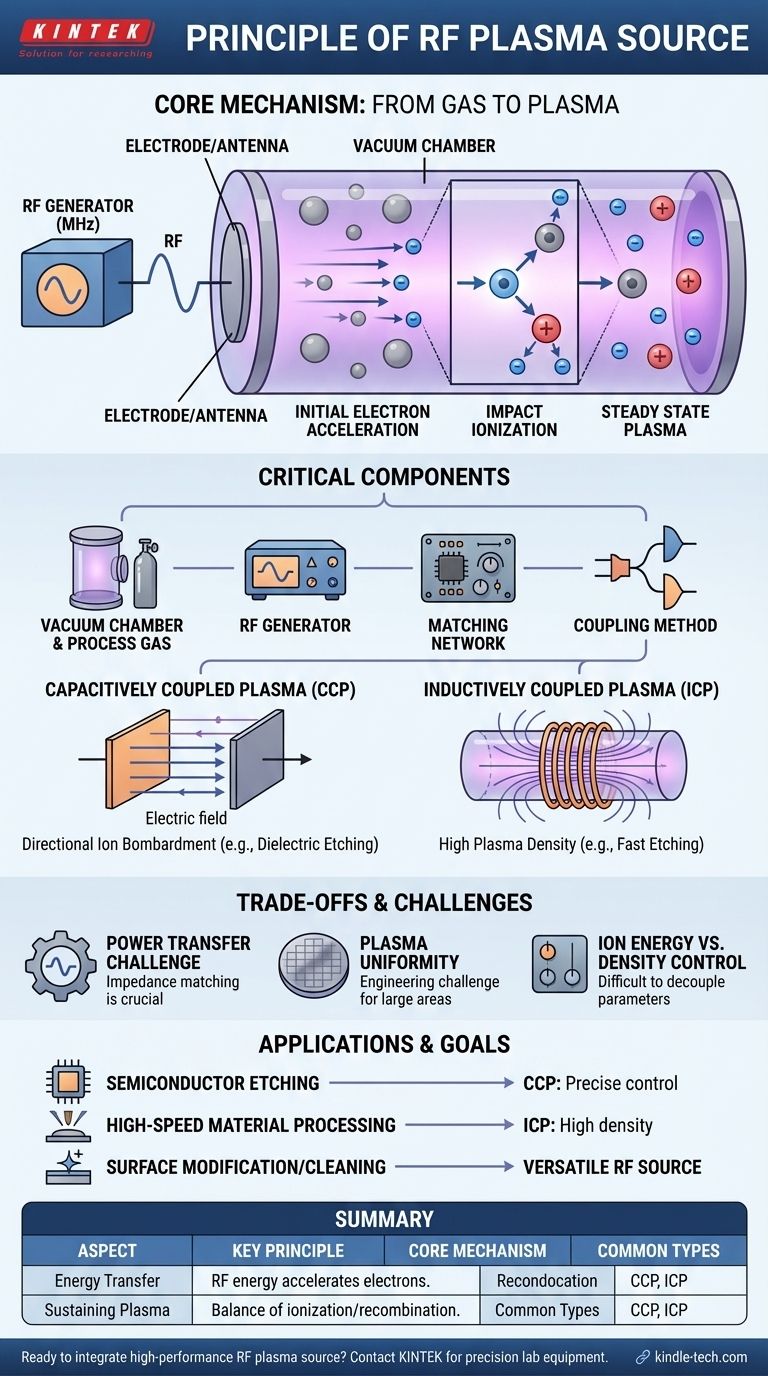

RFプラズマ源の原理は、高周波(RF)を使ってガス分子にエネルギーを与え、プラズマ状態を作り出すことである。

これは、真空チャンバー内のガスに高周波の交流電界を印加することで達成される。

RF波によって電子が振動し、ガス原子と衝突してイオンが生成される。

このプロセスにより、直流法に比べて低い圧力でプラズマを維持することができ、ユニークな微細構造を持つ薄層の製造が可能になる。

5つのポイントを解説RFプラズマソースの特徴

RFプラズマ源の原理とは?5つのポイントを解説

1.プラズマ生成へのRF波の利用

RF波の導入:RFプラズマ・ソースは、真空チャンバー内のガス分子にエネルギーを与えるために、通常メガヘルツ帯の高周波を使用する。

この電波はガスに衝突し、粒子にエネルギーを与える。

エネルギー移動のメカニズム:RF波はプラズマ内で電子を振動させ、ガス原子との衝突を引き起こす。

この衝突によってガス原子が電離し、プラズマ状態となる。

2.交流電界の役割

電場の応用:RFスパッタリングでは、高周波の交流電界がプラズマに印加される。

この電界により、電子とイオンが両方向に交互に加速される。

粒子への影響:イオンは電荷質量比が小さいため高周波交流電界に追従できず、電子はプラズマ領域で振動するためガス原子との衝突が多くなる。

3.低圧でのプラズマ維持

減圧:衝突の増加による高いプラズマレートにより、同じスパッタリングレートを維持したまま、圧力を10-1~10-2 Pa程度まで下げることができる。

薄膜の微細構造:この低圧環境は、高圧で製造されたものと比較して、異なる微細構造を持つ薄層の製造を可能にする。

4.プラズマ中の電子とイオンのダイナミクス

電子振動:電子は、2つの電極として働くターゲット材料と基板ホルダーの間で、印加された周波数で振動する。

イオン分布:プラズマ中の電子とイオンの移動度の違いにより、イオンは2つの電極の中心に留まるが、基板上の電子フラックスははるかに高くなり、大きな加熱を引き起こす可能性がある。

5.直流成分の分離とプラズマの中性化

コンデンサ機能:直流成分を分離し、プラズマの電気的中立性を維持するために、プラズマと直列にコンデンサが接続されている。

プラズマの安定性:この分離により、プラズマは安定した状態を保ち、プラズマの性能や成膜品質に影響を与える可能性のあるDCバイアスを蓄積しません。

これらの重要なポイントを理解することで、ラボ機器の購入者は、RFプラズマ源の複雑さと、低圧でユニークな微細構造を持つ高品質の薄層を製造する上での利点を理解することができます。
